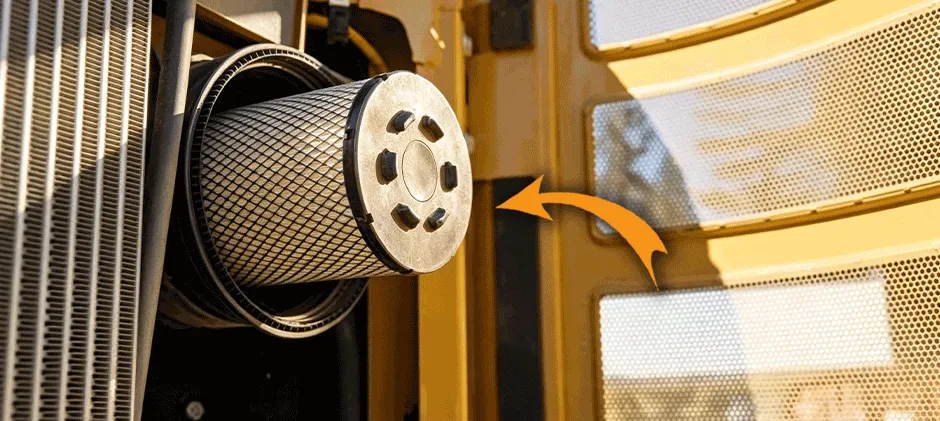

Wenn sich Staub in der Kabine sammelt, der Luftstrom schwach ist oder die Scheiben häufiger als gewöhnlich beschlagen, sollte der Kabinenluftfilter zu den ersten Komponenten gehören, die Sie überprüfen. Dieser Leitfaden zeigt Ihnen, wo sich Kabinenluftfilter bei Baggern typischerweise befinden, warum einige Maschinen tatsächlich zwei Filter besitzen, wie Sie schneller den richtigen Ersatzfilter finden und worauf Sie vor dem Austausch achten sollten. Ziel ist es, die Wartung schneller und unkomplizierter zu machen.

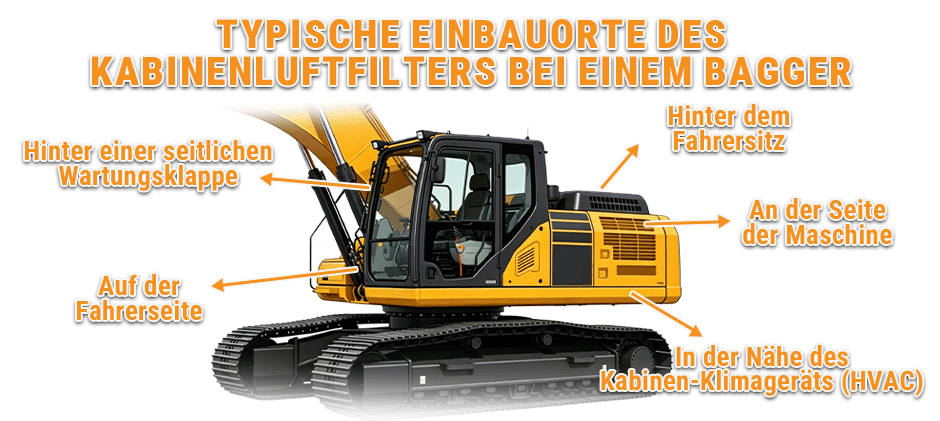

Typische Positionen des Kabinenluftfilters bei Baggern
Es gibt keinen einzigen Einbauort, der für jeden Bagger gilt. Die Position des Kabinenluftfilters hängt von der Bauweise der Kabine, der Anordnung der HVAC-Anlage (Heizung, Lüftung und Klimaanlage) sowie der Art ab, wie die Maschine Frischluft von außen und Umluft aus der Kabine verarbeitet. Dennoch folgen die meisten Offroad-Maschinen einigen typischen Einbaukonzepten.
1. Hinter einer seitlichen Zugangsklappe
Eine sehr häufige Position des Kabinenluftfilters bei Baggern befindet sich hinter einer seitlichen Zugangsklappe in der Nähe der Fahrerkabine. Diese Bauweise erleichtert die Wartung, da der Filter oft entfernt werden kann, ohne große Teile der Innenverkleidung auszubauen.
Bei einigen Maschinen befindet sich die Zugangsklappe direkt an der Außenseite der Kabine. Andere Modelle platzieren sie in einem Servicekasten neben dem Kabinenrahmen. Unabhängig von der Ausführung ist ein sichtbarer Außenlufteinlass an der Kabine einer der ersten Bereiche, den Sie überprüfen sollten.
Diese Anordnung ist beliebt, da sie die Wartungszeit verkürzt und den Filter nahe am Frischluftweg positioniert.
2. Hinter dem Fahrersitz
Einige Bagger haben den Umluftfilter im Innenraum der Kabine verbaut, häufig hinter dem Fahrersitz oder hinter einer Innenverkleidung. Dieser Filter verarbeitet die Luft, die bereits innerhalb der Kabine zirkuliert, und nicht die von außen einströmende Luft.
Dieser Unterschied ist wichtig. Wird nur die Außenseite der Maschine überprüft, kann der Umluftfilter vollständig übersehen werden. Bei geschlossenen Fahrerkabinen von Offroad-Maschinen ist dieser Innenraumfilter häufig der Grund dafür, dass Luftstromprobleme weiterhin bestehen, obwohl bereits ein Filter gewechselt wurde.
3. An der Maschinenseite in der Nähe des Kabinenlufteinlasses
Eine weitere häufige Position des Kabinenluftfilters bei Baggern befindet sich an der Seite der Maschine nahe dem Bereich des Frischlufteinlasses. Hier ist häufig der Frischluftfilter montiert. Maschinen mit getrennten Luftwegen für Außenluft und Kabinenumluft verwenden oft diese Bauweise.
In der Praxis bedeutet dies, dass die Maschine möglicherweise über folgende Filter verfügt:
- Einen Filter außerhalb der Kabine für die einströmende Außenluft
- Einen weiteren Filter innerhalb der Kabine für die Umluft
Aus diesem Grund kann eine schnelle Sichtprüfung zu einer falschen Einschätzung führen.
4. In der Nähe des HVAC-Gehäuses der Kabine
Einige Bagger platzieren den Kabinenluftfilter in der Nähe des HVAC-Gehäuses der Kabine. Da die HVAC-Anlage für Heizung, Kühlung und Luftverteilung im Fahrerbereich verantwortlich ist, ist dies ein sinnvoller Einbauort für den Filter.
Wenn der Filter nicht offensichtlich hinter einer seitlichen Abdeckung oder hinter dem Fahrersitz zu finden ist, ist die Verfolgung des HVAC-Gehäuses häufig der nächste schnellste Schritt. Bei einigen Maschinen ist dieser Bereich über eine abnehmbare Abdeckung erreichbar. Bei anderen befindet er sich hinter einer Servicetür nahe der Kabinenstruktur.
Ist die Position des Filters nicht eindeutig erkennbar, folgen Sie dem Luftstromweg der Kabine: Lufteinlass → HVAC-Gehäuse → Umluftbereiche im Innenraum.

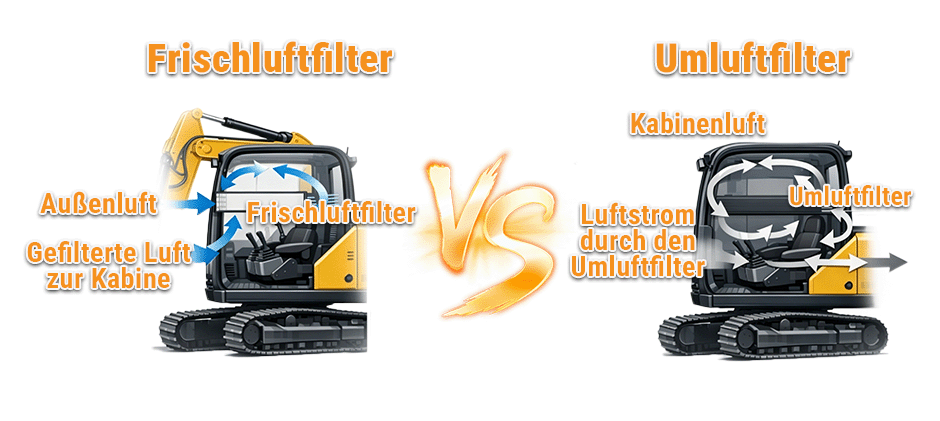

Warum haben manche Bagger mehr als einen Kabinenluftfilter?
Eine häufige Ursache für Verwirrung ist, dass einige Bagger nicht nur einen einzigen Kabinenluftfilter verwenden. Stattdessen verfügen sie über zwei separate Filter, die unterschiedliche Aufgaben erfüllen.
Frischluftfilter
Der Frischluftfilter reinigt die von außen einströmende Luft, bevor sie in die Fahrerkabine gelangt. Er befindet sich häufig in der Nähe der Maschinenaußenseite, des seitlichen Lufteinlasses oder in einem Servicefach nahe der Kabine.
Umluftfilter
Der Umluftfilter reinigt die Luft, die sich bereits im Fahrerbereich befindet und innerhalb der Kabine zirkuliert. Er ist normalerweise im Innenraum der Kabine, hinter Verkleidungsteilen, hinter dem Fahrersitz oder in der Nähe des HVAC-Gehäuses montiert.
Die folgende Tabelle zeigt die Unterschiede deutlich:
| Filtertyp | Typischer Einbauort | Hauptaufgabe |
|---|---|---|
| Frischluftfilter | Seitliche Außenverkleidung oder Lufteinlassbereich | Filtert die von außen einströmende Luft |
| Umluftfilter | Im Innenraum der Kabine oder in der Nähe des HVAC-Gehäuses | Filtert die bereits in der Kabine zirkulierende Luft |
Dies ist auch der Grund, warum manche Bediener denken, dass der falsche Filter eingebaut wurde, obwohl die Maschine tatsächlich über zwei separate kabinenbezogene Filter verfügt.
Wie findet man den Kabinenluftfilter schneller?
Anstatt wahllos verschiedene Abdeckungen zu öffnen, ist es hilfreich, die Maschine nach einem einfachen Prüfablauf zu kontrollieren. Dadurch wird die Wartungszeit reduziert und das Risiko verringert, einen zweiten Filter zu übersehen.
Schnelle Prüfliste
- Prüfen Sie das genaue Maschinenmodell und den Kabinentyp.
- Sehen Sie im Bedienerhandbuch nach, falls dieses verfügbar ist.
- Kontrollieren Sie seitliche Zugangsklappen in der Nähe der Kabine.
- Prüfen Sie den Bereich hinter dem Fahrersitz oder hinter Innenverkleidungen.
- Verfolgen Sie den Verlauf des HVAC-Gehäuses der Kabine.
- Überprüfen Sie, ob die Maschine sowohl Frischluftfilter als auch Umluftfilter verwendet.
Dieser Ablauf ist besonders bei älteren Offroad-Maschinen wichtig, da die Anordnung von Abdeckungen und Verkleidungen dort möglicherweise nicht sofort erkennbar ist. Außerdem können frühere Reparaturen dazu geführt haben, dass Befestigungselemente oder Abdeckungen verändert wurden.
Typische Filterpositionen nach Marke (Allgemeine Übersicht)
| Marke | Typischer Filterstandort | Kann über zwei Filter verfügen |
|---|---|---|
| CAT | Im Innenraum der Kabine oder im seitlichen Lufteinlassbereich | Ja |
| Komatsu | Seitliche Zugangsklappe oder Lufteinlassbereich | Bei einigen Modellen |
| Hitachi | In der Nähe des HVAC-Gehäuses oder im seitlichen Servicebereich | Bei einigen Modellen |
| Volvo | Hinterer Kabinenbereich oder seitlicher Zugangsbereich | Bei einigen Modellen |
| John Deere | Seitlicher Servicebereich oder Innenverkleidung der Kabine | Bei einigen Modellen |
Diese Tabelle dient nur als Orientierungshilfe. Bei Offroad-Maschinen kann dieselbe Maschinenbaureihe je nach Serie, Klimapaket oder Kabinenbelüftungssystem dennoch unterschiedliche Filteranordnungen aufweisen.
Anzeichen dafür, dass der Kabinenluftfilter überprüft werden muss
Sie haben den Filter gefunden. Aber woher wissen Sie, ob er noch richtig funktioniert?
Ein verstopfter oder verschmutzter Kabinenluftfilter macht die Kabine unangenehm und beeinträchtigt die Leistung der HVAC-Anlage (Heizung, Lüftung und Klimaanlage). Wenn Sie unter staubigen Bedingungen, mit feinen Partikeln, Ernterückständen, Abrissmaterial oder trockenem Schmutz arbeiten, kann der Filter sehr schnell verschmutzen.
Achten Sie auf folgende Anzeichen:
- schwacher Luftstrom aus den Kabinenlüftungen
- Staubansammlungen im Innenraum der Kabine
- schlechte Heiz- oder Kühlleistung
- Scheiben beschlagen und benötigen länger zum Freigeben
- muffige Gerüche oder abgestandene Luft im Fahrerbereich
Wenn Sie diese Anzeichen feststellen, überprüfen Sie zunächst den Filter, bevor Sie das gesamte HVAC-System zerlegen.
Tauschen Sie jedoch nicht einfach wahllos Teile aus. Wenn ein neuer Filter das Problem mit dem Luftstrom nicht behebt, müssen andere Ursachen geprüft werden. Als Nächstes kommen beispielsweise der Gebläsemotor, der Verdampfer oder das Ansauggitter infrage. Manchmal können Ablagerungen und Schmutz an diesen Komponenten den Luftstrom genauso stark einschränken wie ein verschmutzter Filter.
Ein schwacher Luftstrom aus den Lüftungsdüsen bedeutet nicht immer einen Defekt der HVAC-Anlage. In vielen Fällen beginnt das Problem mit einem zugesetzten Kabinenluftfilter oder einem eingeschränkten Ansaugweg.
Filter ersetzen oder reinigen?
Bei den meisten Baggern ist es sicherer, den Filter direkt auszutauschen, wenn er stark mit Staub zugesetzt, beschädigt oder feucht ist. Während der Inspektion können Sie lose Verschmutzungen entfernen, aber sobald die Filterfalten vollständig zugesetzt oder das Filtermaterial beschädigt sind, kann der Filter seine Aufgabe nicht mehr zuverlässig erfüllen.
Ein Austausch ist besonders wichtig, wenn:
- der Luftstrom nach einer einfachen Reinigung weiterhin schwach bleibt
- das Filtermaterial beschädigt oder eingerissen ist
- Staub in die Kabine gelangt
- Feuchtigkeit oder Schimmel vorhanden ist
- die Dichtung des Filtergehäuses nicht mehr richtig abdichtet
Ein neuer Filter hilft dabei, den Luftstrom in der Kabine wiederherzustellen und sicherzustellen, dass Heizung und Klimaanlage zuverlässig funktionieren. Ist jedoch das Filtergehäuse beschädigt oder schließt die Abdeckung nicht mehr richtig, sollten auch angrenzende Bauteile wie die Gehäusedichtung überprüft werden. Andernfalls können Luft und Staub einfach am Filter vorbeiströmen.
Wie oft sollte ein Kabinenluftfilter eines Baggers gewechselt werden?
Es gibt kein einheitliches Wechselintervall, das für jede Maschine gilt. Der Wartungszeitpunkt hängt ab von:
- den Betriebsstunden
- dem Staubniveau auf der Baustelle
- der Jahreszeit und den Wetterbedingungen
- der Häufigkeit der Nutzung der HVAC-Anlage
- davon, ob die Maschine unter Bedingungen im Bergbau, Erdbau, Forstbereich oder in der Landwirtschaft eingesetzt wird
Maschinen, die unter stark staubigen Bedingungen arbeiten, benötigen in der Regel häufigere Kontrollen als Geräte, die unter weniger belastenden Bedingungen eingesetzt werden. Eine praktische Vorgehensweise ist, den Kabinenluftfilter während der regelmäßigen Wartungsintervalle zu prüfen und ihn auszutauschen, sobald eine sichtbare Verschmutzung oder ein nachlassender Luftstrom festgestellt wird.
Wird die Maschine bereits wegen Problemen mit dem Kabinenklima gewartet, ist dies auch ein guter Zeitpunkt, weitere Verschleißteile zu überprüfen. Beispielsweise kann eine schlechte Kühlleistung auch auf einen verschmutzten HVAC-Wärmetauscher hinweisen, während eine unzureichende Kabinenabdichtung manchmal durch verschlissene Türdichtungen verursacht wird, durch die Staub eindringen kann.
Tipps zum Austausch eines Kabinenluftfilters beim Bagger
Der Austausch des Filters ist normalerweise unkompliziert. Einige Schritte helfen jedoch dabei, Montagefehler zu vermeiden.
Vor dem Einbau
- Überprüfen Sie den richtigen Filtertyp.
- Vergleichen Sie den neuen Filter mit dem alten Filter.
- Entfernen Sie lose Verschmutzungen aus dem Filtergehäuse.
- Prüfen Sie die Markierungen zur Luftstromrichtung.
- Kontrollieren Sie den Zustand der Gehäuseabdeckung und der Dichtung.
Nach dem Einbau
- Befestigen Sie alle Clips und Zugangsklappen sicher.
- Testen Sie den Luftstrom aus den Lüftungsöffnungen.
- Achten Sie auf ungewöhnliche Geräusche der HVAC-Anlage.
- Stellen Sie sicher, dass der Filter gleichmäßig sitzt und keine Lücken vorhanden sind.
Diese kleinen Kontrollen sind wichtig, denn selbst ein hochwertiger Filter funktioniert nicht richtig, wenn er nicht korrekt im Gehäuse abdichtet.
FAQ
Wo befindet sich der Kabinenluftfilter bei einem Bagger?
Meistens befindet sich der Kabinenluftfilter hinter einer seitlichen Zugangsklappe, hinter dem Fahrersitz, an der Seite der Kabine in der Nähe des Lufteinlasses oder nahe dem HVAC-Gehäuse.
Hat ein Bagger mehr als einen Kabinenluftfilter?
Das hängt von der Maschine ab – einige Modelle verfügen über mehrere Filter. Bestimmte Maschinen verwenden einen separaten Frischluftfilter und einen Umluftfilter, die normalerweise an unterschiedlichen Positionen eingebaut sind.
Ist der Kabinenluftfilter dasselbe wie der Motorluftfilter?
Nein. Der Kabinenluftfilter reinigt die Luft, die Sie innerhalb der Fahrerkabine einatmen. Der Motorluftfilter schützt dagegen den Ansaugtrakt des Motors.
Warum befindet sich nach dem Filterwechsel weiterhin Staub in der Kabine?
Dafür kann es mehrere Ursachen geben. Das Filtergehäuse dichtet möglicherweise nicht richtig ab, das Ansauggitter kann blockiert sein, die Türdichtungen können beschädigt sein oder es gibt ein Problem mit dem Luftstrom im HVAC-System. Der Filter ist nicht immer die einzige Ursache.
Kann ein falscher Kabinenluftfilter Probleme verursachen?
Ja, absolut. Wenn Größe, Dicke oder Dichtungsausführung nicht passen, kann dies zu einem schwachen Luftstrom, einer schlechten Passform oder dazu führen, dass verschmutzte Luft am Filter vorbeiströmt.
Fazit
Wenn Sie wissen, wo sich der Kabinenluftfilter Ihres Baggers befindet und ob die Maschine einen oder zwei Filter verwendet, sparen Sie Zeit und vermeiden, einen wichtigen Wartungspunkt zu übersehen. Wenn ein Austausch erforderlich ist, ist die richtige Passform entscheidend. FridayParts bietet hochwertige Aftermarket-Ersatzteile für Offroad-Maschinen mit zuverlässiger Qualität, fairen Preisen, breiter Kompatibilität und einem umfangreichen Lagerbestand für zahlreiche Anwendungen im Bereich schwerer Maschinen.
