Wenn Ihr Heckplanierschild nicht waagerecht bleibt oder Abstandsprobleme auftreten, sollten Sie zuerst drei Punkte prüfen: die Länge des Oberlenkers, die Nivellierung der Unterlenker und die Kompatibilität der Dreipunktaufhängung. In den meisten Fällen lassen sich diese Probleme beheben, ohne neue Ersatzteile kaufen zu müssen. Dieser Leitfaden zeigt die wichtigsten Prüfpunkte in der richtigen Reihenfolge, erklärt, wann längere Unterlenker tatsächlich hilfreich sein können, und zeigt, wie Sie den Kauf eines gebrauchten Heckplanierschilds vermeiden, das dieselben Probleme erneut verursacht.
Warum bleibt das Heckplanierschild nicht waagerecht?
In den meisten Fällen liegt ein nicht waagerecht stehendes Heckplanierschild an einem der folgenden Probleme:
- Der Oberlenker ist zu kurz oder zu lang eingestellt.
- Die Unterlenker sind nicht gleichmäßig ausgerichtet.
- Der Rahmen des Heckplanierschilds ist verbogen oder passt nicht optimal zum Traktor.
- Die Dreipunktaufhängung hebt das Anbaugerät in einem ungünstigen Bewegungsbogen an.
- Der vordere Schneefräsen-Unterrahmen oder das Getriebe verändert den verfügbaren Abstand nach hinten.
Bei einem Kompakttraktor kann ein Heckplanierschild im abgestellten Zustand noch passend aussehen, sich aber beim Anheben deutlich zu stark neigen. Genau dieses Problem tritt beispielsweise bei einem McCormick CT28 HST auf: Das Heckanbaugerät scheint im Stand korrekt montiert zu sein, verändert jedoch seine Position und erreicht einen ungünstigen Winkel, sobald die Dreipunktaufhängung ihren gesamten Hubbereich durchläuft.
Ein Heckplanierschild sollte daher sowohl in der Arbeitsposition als auch in der Transportposition überprüft werden. Viele Probleme mit Abstand, Freiraum und Nivellierung treten erst auf, wenn die Dreipunktaufhängung angehoben wird.
Eine schnelle Prüfung vor Ort hilft dabei, die Ursache einzugrenzen:
| Beobachtung | Wahrscheinliche Ursache | Erster Prüfschritt |
|---|---|---|
| Die vordere Schneidkante greift zu stark in den Boden ein | Oberlenker zu kurz | Oberlenker leicht verlängern |
| Die hintere Kante schleift zu stark über den Boden | Oberlenker zu lang | Oberlenker leicht verkürzen |
| Eine Seite schneidet tiefer als die andere | Unterlenker ungleichmäßig eingestellt | Seitliche Nivellierung der Unterlenker anpassen |
| Das Anbaugerät wirkt beim Anheben verdreht | Verbogener Rahmen oder Problem mit der Anhängegeometrie | Bolzen, Halterungen und Schweißnähte prüfen |
| Das Heckanbaugerät bewegt sich zu nah an die Gebläsekomponenten | Abstandskonflikt | Bewegungsweg im angehobenen Zustand prüfen |
Wenn das Heckplanierschild auf einem ebenen Untergrund nicht richtig ausgerichtet ist, beginnen Sie mit den einfachsten Prüfungen. Parken Sie den Traktor auf einer harten, ebenen Fläche. Senken Sie das Anbaugerät vollständig ab. Prüfen Sie anschließend:
- Seitliche Ausrichtung (links/rechts)
- Neigungswinkel von vorne nach hinten
- Ausrichtung der Bolzen
- Reifendruck
- Verschleiß der Anhängevorrichtung
Ein zu niedriger Reifendruck auf einer Seite kann dazu führen, dass eine eigentlich korrekte Einstellung falsch wirkt. Verschlissene Anhängebolzen oder ein lockerer Oberlenkerbolzen können ebenfalls zusätzliche Bewegung verursachen und dadurch zu einem ungleichmäßigen Planierergebnis führen.
Bei Traktoren, die für unterschiedliche saisonale Arbeiten eingesetzt werden, kann der Austausch verschlissener Komponenten der Anhängevorrichtung durch neue Unterlenkerkugeln oder einen stabileren, einstellbaren Oberlenker die Einstellung des Heckplanierschilds einfacher und wiederholbarer machen.
Können eine Front-Schneefräse und ein Heckplanierschild zusammen verwendet werden?
Ja, aber nur dann, wenn das Heckanbaugerät über den gesamten Bewegungsbereich der Dreipunktaufhängung ausreichend Abstand zum Unterrahmen und Getriebe der Front-Schneefräse hat. Bei einem McCormick CT28 HST mit einer Erskine Front-Schneefräse liegt das Problem normalerweise nicht darin, dass das Heckplanierschild nicht montiert werden kann. Das eigentliche Problem ist, dass sich das Heckanbaugerät beim Anheben in einen ungünstigen Winkel bewegt oder den erforderlichen Sicherheitsabstand verliert.
Genau hier entstehen bei vielen Besitzern Schwierigkeiten. Das Heckplanierschild kann alleine problemlos funktionieren. Die Schneefräse kann ebenfalls alleine problemlos funktionieren. Der Konflikt entsteht erst, wenn beide Geräte montiert sind und die Dreipunktaufhängung bewegt wird.
Prüfen Sie folgende Bereiche, bevor Sie beide Anbaugeräte gemeinsam verwenden:
- Abstand zwischen dem angehobenen Heckplanierschild und den Komponenten der Schneefräse
- Winkel des Heckanbaugeräts in der Transportposition
- Ob die Unterlenker ihre maximale Hubhöhe erreichen, ohne zu verklemmen
- Ob die Oberlenkerhalterung das Anbaugerät zu stark nach vorne zieht
- Verfügbarer Platz bei Kurvenfahrten auf unebenem Gelände
Längere Unterlenker können in einigen Fällen helfen, sind jedoch nicht die erste Lösung. Sie können die Position und den Bewegungsbogen des Heckanbaugeräts verändern, gleichzeitig aber auch die Stabilität verringern oder einen anderen Kontaktpunkt erzeugen. Wenn das Heckplanierschild und das Getriebe der Schneefräse miteinander „kämpfen“, sollten Sie zuerst herausfinden, wo genau die Gefahr einer Berührung entsteht:
- Tritt die Behinderung beim Anheben der Dreipunktaufhängung auf? Wenn ja, liegt das Problem häufig am Bewegungsbogen der Anhängevorrichtung und an der Länge des Oberlenkers.
- Tritt die Behinderung dauerhaft auf? Wenn ja, könnte das Heckplanierschild zu groß sein, einen zu hohen A-Rahmen besitzen oder eine ungeeignete Geometrie für diesen Traktor aufweisen.
- Tritt die Behinderung nur bei Kurvenfahrten oder Bodenunebenheiten auf? Wenn ja, kann die Kombination möglicherweise nur genutzt werden, nachdem die Hubhöhe reduziert, die Oberlenkerlänge angepasst oder ein kompakteres Anbaugerät verwendet wurde.
Ein neuer Hydraulik-Oberlenkerzylinder kann hier eine praktische Aufrüstung sein, da er eine schnellere Feinabstimmung des Winkels des Heckanbaugeräts ermöglicht als ein manueller Oberlenker. Das ist besonders hilfreich, wenn ein Traktor sowohl für Planierarbeiten als auch für Schneeräumarbeiten eingesetzt wird.

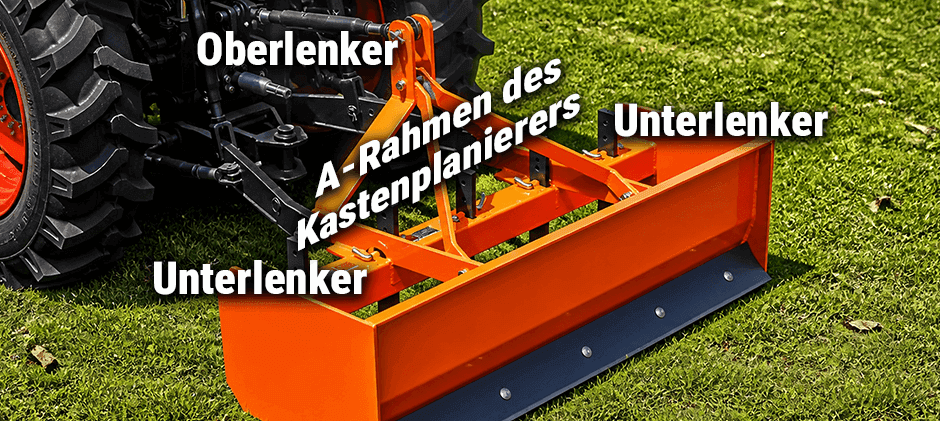

Wie sollten Oberlenker und Unterlenker eingestellt werden?
Wenn das Heckplanierschild zu steil steht, stellen Sie zuerst den Oberlenker ein. Beginnen Sie nicht damit anzunehmen, dass das Heckplanierschild selbst falsch ist.
Gehen Sie in dieser Reihenfolge vor:
- Traktor auf ebenem Boden ausrichten
- Heckplanierschild absenken, bis es natürlich aufliegt
- Seitliche Ausrichtung mit der Nivelliereinrichtung der Unterlenker einstellen
- Neigungswinkel von vorne nach hinten mit dem Oberlenker einstellen
- Dreipunktaufhängung anheben und Abstand erneut prüfen
- Einstellung erneut in der Arbeitsposition testen
Bei den meisten Arbeiten mit einem Heckplanierschild sollte der Rahmen auf ebenem Boden nahezu waagerecht stehen. Eine leichte Neigung nach vorne oder hinten ist normal und hängt davon ab, ob das Ziel eher Bodenschnitt oder Glätten ist. Wenn das Anbaugerät jedoch bereits vor Arbeitsbeginn deutlich nach vorne oder hinten geneigt steht, muss die Einstellung der Dreipunktaufhängung korrigiert werden.
Eine einfache Regel lautet:
- Kürzerer Oberlenker = stärkerer Eingriff der vorderen Schneidkante
- Längerer Oberlenker = mehr Materialaufnahme hinten und weniger Eingriff vorne
Allerdings kann ein Oberlenker nicht jedes Problem lösen. Wenn das Heckplanierschild nach der Einstellung weiterhin falsch steht, prüfen Sie als Nächstes die Unterlenker.
Ein praktischer Weg zu einer besseren Einstellung des Heckplanierschilds
Wenn das Ziel eine funktionierende Einstellung ohne Zeitverlust ist, konzentrieren Sie sich auf die wahrscheinlichen Ursachen in dieser Reihenfolge:
- Prüfen, ob das Heckplanierschild die richtige Größe hat und nicht verbogen ist
- Seitliche Ausrichtung auf ebenem Boden einstellen
- Oberlenker für einen nahezu waagerechten Arbeitswinkel einstellen
- Dreipunktaufhängung anheben und den gesamten Bewegungsweg beobachten
- Abstand zum Getriebe und Unterrahmen der Schneefräse prüfen
- Längere Unterlenker nur in Betracht ziehen, wenn die Geometrie dies tatsächlich erfordert
Für viele Besitzer löst dieser Ablauf das Problem ohne größere Veränderungen. Wenn das Heckplanierschild nach diesen Schritten weiterhin zu steil steht, passt das Anbaugerät möglicherweise einfach nicht optimal zum Traktor oder zu einer Kombination mit Front-Schneefräse.
Wann spielen Unterlenker eine wichtige Rolle?
Unterlenker sind besonders wichtig, wenn:
- Eine Seite nicht richtig nivelliert werden kann
- Das Anbaugerät beim Anheben zu nah am Traktor steht
- Die Geometrie der Anhängevorrichtung einen zu steilen Transportwinkel erzeugt
- Die Befestigungsbolzen des Anbaugeräts nicht sauber ausgerichtet werden können
Längere Unterlenker sollten erst in Betracht gezogen werden, nachdem drei Punkte geprüft wurden:
- Die vorhandenen Unterlenker gehören zur richtigen Kategorie und sind nicht verbogen
- Das Heckplanierschild selbst ist nicht überdimensioniert
- Die Behinderung wird tatsächlich durch die Länge der Unterlenker verursacht und nicht durch den Winkel des Oberlenkers
Bei einigen Kompakttraktoren können bessere Ergebnisse erzielt werden, indem die Stabilisator-Ketten oder Seitenspiel-Begrenzungen ersetzt werden, anstatt die Unterlenkerlänge zu verändern。
Was sollten Sie vor dem Kauf eines gebrauchten Heckplanierschilds prüfen?
Ein gebrauchtes Heckplanierschild kann Geld sparen, aber es kann auch Einstellprobleme verursachen, die sich durch keine Anpassung vollständig beheben lassen. Wenn der Rahmen oder die Anbaupunkte nicht korrekt sind, kann das Heckplanierschild dauerhaft ungleichmäßig schneiden oder in einem falschen Winkel stehen.
Prüfen Sie folgende Teile besonders sorgfältig:
| Zu prüfendes Teil | Worauf achten? | Warum ist es wichtig? |
|---|---|---|
| A-Rahmen | Verformungen, schlecht ausgeführte Schweißreparaturen | Verändert den Winkel des Oberlenkers |
| Untere Bolzenaufnahmen | Fehlstellungen, Risse | Beeinflusst die Passform an der Dreipunktaufhängung |
| Seitliche Platten | Verdrehungen, Stoßschäden | Verursacht ungleichmäßiges Schneiden |
| Schneidkanten | Ungleichmäßiger Verschleiß | Verändert das Ergebnis der Planierarbeit |
| Aufreißerbalken (Scarifier) | Verbogene Halterungen | Weist auf eine starke vorherige Beanspruchung hin |
| Anhängebolzen | Verschleiß, Spiel | Verursacht zusätzliche Bewegung und Spiel in der Verbindung |
Achten Sie besonders auf ein gebrauchtes Heckplanierschild aus einer anderen Traktorklasse. Besondere Aufmerksamkeit sollten Sie einem gebrauchten Heckplanierschild schenken, das zuvor an einer anderen Traktorgrößenklasse eingesetzt wurde. Dies ist besonders bei einem McCormick CT28 HST wichtig, da seine kompakte Geometrie der Dreipunktaufhängung weniger Spielraum für Fehler bietet als größere Traktoren. Ein Anbaugerät, das an einem anderen Traktor problemlos funktioniert hat, kann hier trotzdem schlecht passen.
Die gleiche Erkenntnis gilt für verschiedene Traktorklassen: Die Geometrie des Anbaugeräts ist genauso wichtig wie der Zustand des Anbaugeräts. Wenn ein gebrauchtes Heckplanierschild verbogene Anbaupunkte, ungleichmäßigen Verschleiß oder Anzeichen einer verdrehten Rahmenstruktur aufweist, wird es niemals korrekt stehen – unabhängig davon, wie stark Sie den Oberlenker einstellen. Ein günstiges gebrauchtes Heckplanierschild kann schnell teuer werden, sobald Einstellprobleme auftreten.

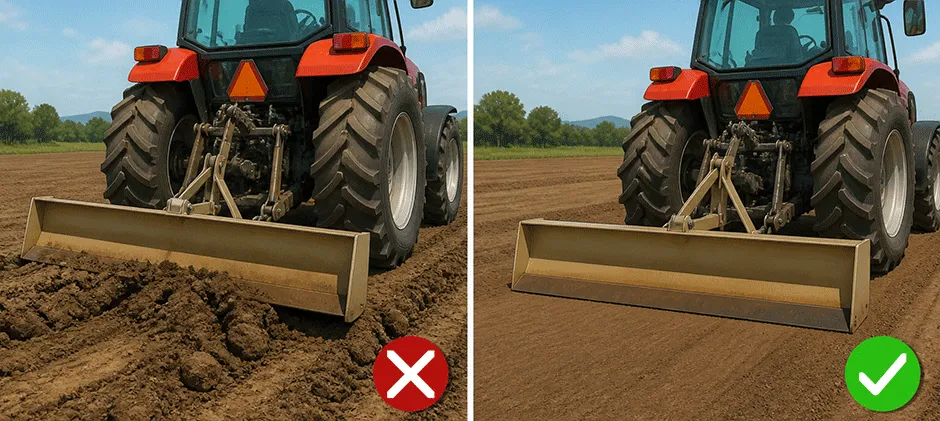

Welche Einstellfehler verursachen die meisten Probleme bei einem Heckplanierschild?
Die meisten Probleme mit einem Heckplanierschild entstehen durch eine kurze Liste von Einstellfehlern und nicht allein durch die Konstruktion des Anbaugeräts.
Häufige Fehler:
- Den Oberlenker einstellen, bevor der Traktor nivelliert wurde
- Die seitliche Einstellung der Unterlenker ignorieren
- Nur auf weichem oder unebenem Boden testen
- Ein gebrauchtes Heckplanierschild mit verbogenen Anbaupunkten kaufen
- Die Dreipunktaufhängung vollständig anheben, ohne den Abstand zur Schneefräse zu prüfen
- Annehmen, dass längere Unterlenker jeden Konflikt lösen
Ein weiterer häufiger Fehler besteht darin, das Heckplanierschild wie ein fest eingestelltes Werkzeug zu behandeln. In Wirklichkeit handelt es sich um ein einstellungsempfindliches Anbaugerät. Bereits eine kleine Veränderung der Oberlenkerlänge kann beeinflussen, wie das Heckplanierschild schneidet, Material aufnimmt und Abstand zu angrenzenden Bauteilen hält. Der gleiche praktische Ansatz gilt für verschiedene Dreipunktaufhängungs-Systeme: Prüfen Sie vor dem Einsatz den Winkel, den Verschleiß und den gesamten Bewegungsbereich. Aus diesem Grund überschneiden sich Suchanfragen zu diesem Thema häufig mit Begriffen wie Oberlenker, Anbaubolzen und Nivellierung der Dreipunktaufhängung.
Fazit
Eine gute Einstellung des Heckplanierschilds beginnt mit drei entscheidenden Punkten: Passgenauigkeit, Nivellierung und Ausreichender Abstand. Wenn das Heckanbaugerät weiterhin zu steil steht oder zu nah an die Komponenten der Schneefräse kommt, sollten Sie zuerst die Geometrie der Dreipunktaufhängung korrigieren, bevor Sie weitere Ersatzteile kaufen. Wenn Ersatzteile für die Befestigung oder Aufhängung benötigt werden, lohnt sich ein Blick auf FridayParts. Wir bieten hochwertige Aftermarket-Ersatzteile, faire Preise, breite Kompatibilität und einen umfangreichen Lagerbestand für viele Maschinen- und Ausrüstungsmarken.
