Warme Luft statt kühler Frische aus der Klimaanlage Ihres Baggers? Die wahrscheinlichste Ursache ist ein Kältemittelleck. Eine fachgerechte Reparatur bedeutet, die undichte Stelle zu lokalisieren und das defekte Bauteil zu reparieren – nicht einfach nur Kältemittel nachzufüllen und das Problem als erledigt zu betrachten. Das bloße Nachfüllen beseitigt die eigentliche Ursache nicht. Bleibt selbst ein kleines Leck unbeachtet, kann dies langfristig den Klimakompressor beschädigen. In diesem Leitfaden erfahren Sie Schritt für Schritt, wie Sie ein Kältemittelleck an der Klimaanlage Ihres Baggers richtig beheben – so sparen Sie Zeit und Reparaturkosten und sorgen dafür, dass Ihre Klimaanlage wieder zuverlässig kalte Luft liefert.
Wie findet man ein Kältemittelleck?
Bevor eine Reparatur durchgeführt werden kann, müssen Sie zunächst bestätigen, dass tatsächlich ein Leck vorhanden ist, und die genaue undichte Stelle lokalisieren.
Häufige Anzeichen für ein Kältemittelleck
Die folgenden Symptome deuten darauf hin, dass Kältemittel aus dem System entweicht. Treten mehrere dieser Anzeichen gleichzeitig auf, liegt sehr wahrscheinlich ein Leck vor:
- Die Luft im Fahrerhaus ist nicht mehr kalt – Die Temperatur an den Lüftungsdüsen ist deutlich höher als gewöhnlich.
- Die Kühlleistung lässt bei längeren Arbeitseinsätzen nach – Anfangs funktioniert die Klimaanlage noch normal, verliert jedoch im Laufe des Arbeitstags zunehmend an Kühlleistung.
- Der Klimakompressor schaltet ungewöhnlich häufig ein und aus – Der Niederdruckschalter wird ständig ausgelöst, wodurch der Kompressor im Kurzzyklus arbeitet.
- Ölige Rückstände an Anschlüssen, Schläuchen oder am Klimakompressor – Kältemittel transportiert Kompressoröl mit sich. An einer undichten Stelle bleiben deshalb häufig ölige Ablagerungen zurück.
- Reif- oder Eisbildung an einzelnen Komponenten der Klimaanlage – Zu wenig Kältemittel kann dazu führen, dass der Verdampfer stellenweise ungewöhnlich stark abkühlt und vereist.

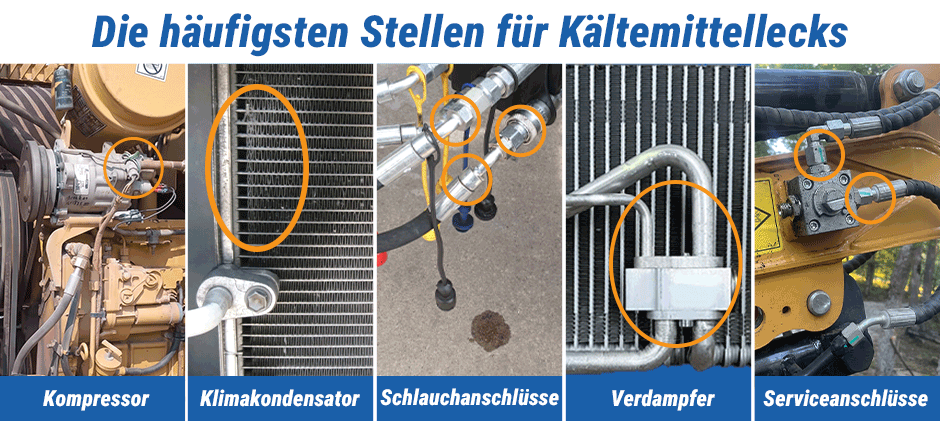

Wo treten Kältemittellecks am häufigsten auf?
Bei Baggern sind Klimaanlagen aufgrund von starken Vibrationen, Schmutz, Steinschlag und längeren Standzeiten besonders belastet. Dadurch sind bestimmte Bauteile anfälliger für Undichtigkeiten. Zu den häufigsten Leckstellen gehören:
| Rang | Bauteil / Leckstelle | Warum dort häufig Undichtigkeiten entstehen |
|---|---|---|
| 1 | Schlauchanschlüsse und O-Ringe | Vibrationen lassen Dichtungen mit der Zeit verschleißen. |
| 2 | Wellendichtung des Klimakompressors | Längere Standzeiten trocknen die Dichtung aus und begünstigen Undichtigkeiten. |
| 3 | Kondensator | An der Fahrzeugfront montiert und dadurch Steinschlag sowie Schmutz besonders stark ausgesetzt. |
| 4 | Serviceanschlüsse / Serviceventile | Ventileinsätze altern oder werden nach Wartungsarbeiten nicht ausreichend festgezogen. |
| 5 | Metallleitungen an Scheuerstellen | Leitungen scheuern am Rahmen oder an Halterungen und werden mit der Zeit durchgerieben. |
| 6 | Flexible Klimaschläuche | Das Gummi härtet durch Hitze und den Kontakt mit Öl aus und bekommt Risse. |
| 7 | Verdampfer | Korrosion durch Feuchtigkeit und Chemikalien im Fahrerhaus; außerdem die am schwierigsten zugängliche Komponente. |
In Umgebungen mit starken Vibrationen und hoher Staubbelastung werden Anschlüsse, Klimaschläuche und der Kondensator häufig deutlich früher undicht oder beschädigt als die übrigen Komponenten der Klimaanlage. Das ist kein Qualitätsmangel, sondern eine normale Folge der extremen Einsatzbedingungen, unter denen Bagger und andere Baumaschinen arbeiten.
Methoden zur Diagnose eines Kältemittellecks
| Methode | Funktionsweise | Selbst durchführbar? |
|---|---|---|
| Sichtprüfung | Prüfen Sie alle Leitungen, Anschlüsse und Bauteile auf Ölrückstände, feuchte Stellen oder sichtbare Beschädigungen. | Ja – kein Spezialwerkzeug erforderlich |
| Seifenwasser-Test | Spülmittel mit Wasser mischen und auf Anschlüsse sowie Verbindungsstellen auftragen. Bilden sich Blasen, ist dort ein Kältemittelleck vorhanden. | Ja – einfach und effektiv |
| UV-Lecksuchmittel | UV-Kontrastmittel in die Klimaanlage einfüllen, das System laufen lassen und anschließend mit einer UV-Lampe prüfen. Das austretende Kältemittel leuchtet gelb-grün. | Ja – mit einem geeigneten UV-Lecksuchset |
| Elektronisches Lecksuchgerät | Professionelles Messgerät, das selbst kleinste Mengen austretenden Kältemittelgases (ppm-Bereich) erkennt. | In der Regel durch eine Fachwerkstatt |
Eine fachgerechte Diagnose ist die Grundlage für jede dauerhafte Reparatur. Ohne die genaue Leckstelle zu finden, können Sie nur vermuten – und Vermutungen kosten Zeit und Geld.
Die UV-Lecksuchmethode ist besonders bei Baggern sehr hilfreich, da die Klimaanlage des Baggers gut zugänglich ist und sich mit einer UV-Lecksuchlampe einfach überprüfen lässt. Wenn Sie Ihre Maschine zu einer Werkstatt bringen, fragen Sie nach, welche Methode zur Suche nach dem Kältemittelleck verwendet wurde. Ein Techniker, der diese Frage nicht beantworten kann, hat die Diagnose wahrscheinlich nicht gründlich durchgeführt. Zu wissen, wie man ein Kältemittelleck an einer Bagger-Klimaanlage repariert, beginnt damit, genau zu wissen, wo sich die undichte Stelle befindet.
Wie repariert man ein Kältemittelleck Schritt für Schritt?
Eine professionelle Reparatur folgt einer festen Reihenfolge. Wird einer dieser Schritte übersprungen, ist die Reparatur nicht vollständig.
Schritt 1 – Leck bestätigen und die genaue Stelle finden
Bevor Sie ein Bauteil berühren, müssen Sie sicherstellen, dass tatsächlich ein Leck vorhanden ist, und die genaue Position der Undichtigkeit bestimmen. Verwenden Sie dazu die oben genannten Diagnosemethoden – Sichtprüfung, Seifenwasser-Test, UV-Lecksuchmittel oder elektronisches Lecksuchgerät. Es können mehrere Leckstellen vorhanden sein. Deshalb sollten Sie nicht nach der ersten gefundenen Undichtigkeit aufhören zu suchen.
Schritt 2 – Verbleibendes Kältemittel absaugen und zurückgewinnen
Ein Kältemittel-Rückgewinnungsgerät saugt das gesamte verbleibende Kältemittel ab und sammelt es in einem zertifizierten Behälter. Lassen Sie Kältemittel niemals direkt in die Atmosphäre entweichen – dies ist gesetzlich verboten und schädlich für die Umwelt. Die zurückgewonnene Menge zeigt außerdem, wie schwerwiegend das Kältemittelleck ist.
Schritt 3 – Defektes Bauteil reparieren oder austauschen
Je nach Ursache des Lecks kann die Reparatur folgende Maßnahmen umfassen:
- O-Ring oder Dichtung – Alte Dichtung entfernen, Dichtfläche reinigen, Kompressoröl auftragen und eine neue für Klimaanlagen geeignete Dichtung einsetzen.
- Metallleitung – Riss durch Hartlöten reparieren oder den kompletten Leitungsabschnitt austauschen.
- Kondensator – Kleine Beschädigungen können geschweißt werden; bei größeren Schäden ist ein vollständiger Austausch erforderlich.
- Verdampfer – Häufig muss dafür das Fahrerhaus teilweise zerlegt werden – diese Reparatur ist sehr arbeitsintensiv.
- Wellendichtung des Klimakompressors – Dichtungssatz ersetzen (der Klimakompressor muss dafür ausgebaut werden).
Beim Austausch von Dichtungen oder bei der Überholung von Bauteilen benötigen Sie Kompressoröl für die Klimaanlage, um eine ausreichende Schmierung sicherzustellen. Ein Trockner sollte außerdem immer ersetzt werden, sobald das Klimasystem geöffnet wurde, da er Feuchtigkeit aus dem System entfernt.
Schritt 4 – Klimaanlage evakuieren und System prüfen
Erzeugen Sie mit einer Vakuumpumpe ein tiefes Vakuum – mindestens 30 Minuten bei 500 Mikron oder weniger. Dieser Schritt ist entscheidend, da Feuchtigkeit im System mit Kältemittel und Öl reagieren kann und dabei Säuren entstehen, die Bauteile von innen angreifen. Nach dem Evakuieren wird das System mit trockenem Stickstoff befüllt und der Druck 15–30 Minuten überwacht, um sicherzustellen, dass keine weiteren Lecks vorhanden sind. Das System muss den Druck stabil halten, ohne dass ein Druckabfall auftritt.
Schritt 5 – Kältemittel nach Gewicht und nicht nach Druck auffüllen
Verwenden Sie eine elektronische Waage, um exakt die vom Hersteller vorgeschriebene Menge an Kältemittel einzufüllen. Füllen Sie gleichzeitig die richtige Menge an Kompressoröl nach – denn bei einem Kältemittelleck tritt auch Öl zusammen mit dem Kältemittel aus. Der Druck verändert sich abhängig von der Umgebungstemperatur. Nur die eingefüllte Menge nach Gewicht ist ein fester und zuverlässiger Referenzwert. Wenn ein Techniker sagt: „Füllen Sie einfach so lange nach, bis das Manometer XXX anzeigt“, ohne die Kältemittelmenge abzuwiegen, sollten Sie eine andere Fachkraft suchen.
Reparieren oder austauschen – Wie trifft man die richtige Entscheidung?
| Wann eine Reparatur sinnvoll ist | Wann ein Austausch die bessere Lösung ist |
|---|---|
| Ein einzelner undichter Anschluss oder O-Ring | Korrodierter Kondensator – eine Reparatur an nur einer Stelle lohnt sich oft nicht, da bald eine weitere Undichtigkeit auftreten kann. |
| Undichtes Serviceventil | Mehrere gealterte Klimaschläuche – alle Schläuche sollten gleichzeitig ausgetauscht werden. |
| Ein einzelner beschädigter Schlauchabschnitt | Defekter Verdampferkern – der Arbeitsaufwand für den Zugang ist zu hoch, sodass eine Reparatur nicht wirtschaftlich ist. |
| Eine eindeutig erkennbare und gut zugängliche Leckstelle | Wiederholte Lecks am gleichen Bauteil |
| Verunreinigung des Klimakompressors | Bei Fremdkörpern im System ist ein Austausch oft die zuverlässigere Lösung. |
Wenn die Reparatur mehr als die Hälfte der Kosten eines Austauschs beträgt und das Bauteil bereits älter ist, ist ein Austausch in der Regel die sinnvollere langfristige Lösung.
Was passiert, wenn Sie die Reparatur nicht durchführen?
Eine Reparatur aufzuschieben spart kein Geld – es führt lediglich dazu, dass die spätere Reparaturrechnung deutlich höher ausfällt.
| Phase | Was passiert? |
|---|---|
| Frühphase | Die Kühlleistung lässt nach. Der Klimakompressor schaltet sich aufgrund wiederholter Auslösung des Niederdruckschalters ständig ein und aus (Kurzzyklus). |
| Mittlere Phase | Durch den Kältemittelverlust gelangt weniger Öl zurück zum Klimakompressor. Der Kompressor läuft heiß und wird nicht ausreichend geschmiert. |
| Späte Phase | Der Klimakompressor blockiert („frisst fest“). Metallabrieb verunreinigt das gesamte System – Kondensator, Expansionsventil und Verdampfer werden beschädigt. |
| Endergebnis | Die Reparaturkosten steigen auf das 3- bis 5-Fache der Kosten, die für die Behebung des ursprünglichen Lecks angefallen wären. |
Eine Flasche Kältemittel kostet nur wenig. Ein Klimakompressor kostet dagegen viel. Die Rechnung ist ganz einfach.
Kältemittel und Kompressoröl zirkulieren gemeinsam im Klimasystem. Wenn Kältemittel aus der Bagger-Klimaanlage austritt, geht deshalb auch Öl verloren. Zu wenig Kältemittel bedeutet, dass der Klimakompressor nicht ausreichend mit Öl versorgt wird. Dies ist einer der häufigsten Gründe für einen Kompressorausfall. Genau deshalb ist es so wichtig, ein Kältemittelleck an der Klimaanlage frühzeitig zu erkennen und richtig zu reparieren.
Wie Sie das nächste Kältemittelleck verhindern
Ein paar einfache Gewohnheiten können Ihnen helfen, eine erneute Reparatur der Bagger-Klimaanlage zu vermeiden:
- Klimaschläuche und Anschlüsse bei der regelmäßigen Wartung überprüfen – Eine kurze Sichtprüfung hilft dabei, Probleme frühzeitig zu erkennen.
- Den Bereich um den Kondensator sauber halten – Entfernen Sie regelmäßig Schlamm, Staub und Schmutz, um eine ausreichende Luftzirkulation sicherzustellen und Korrosion zu vermeiden.
- Scheuerstellen und lose Halterungen prüfen – Durch Vibrationen können sich Befestigungsklemmen mit der Zeit lösen. Ziehen Sie diese rechtzeitig fest, bevor Verschleiß entsteht.
- Die Klimaanlage mindestens einmal pro Woche laufen lassen – Auch bei kühlerem Wetter bleibt dadurch die Wellendichtung des Klimakompressors geschmiert.
- Kleine Veränderungen der Kühlleistung nicht ignorieren – Ein leichter Verlust der Kühlleistung ist häufig das erste Anzeichen für ein entstehendes Kältemittelleck.
Abschließende Gedanken
Das Wichtigste, woran Sie sich erinnern sollten: Jede Wartung, bei der das Klimasystem lediglich neu befüllt wird, ohne die Leckstelle zu finden und zu reparieren, ist keine echte Reparatur. Es handelt sich lediglich um eine Verzögerung – und Verzögerungen können zu einem defekten Klimakompressor am Bagger führen. Wenn Ihre Klimaanlage gewartet oder repariert werden muss, verwenden Sie hochwertige Ersatzkomponenten wie Klimakondensatoren und Trockner (Receiver Drier), um die Reparatur dauerhaft und zuverlässig durchzuführen. Eine große Auswahl an zuverlässigen Aftermarket-Ersatzteilen finden Sie bei FridayParts – wir bieten hochwertige Komponenten für Klimaanlagen zu wettbewerbsfähigen Preisen für eine Vielzahl von Baumaschinen, Landmaschinen und anderen Geräten.
