Das Ignorieren blinkender oder unbekannter Symbole auf dem Armaturenbrett eines Toyota Gabelstaplers kann schnell zu Verwirrung, Ausfallzeiten und sogar teuren Schäden führen. Dieser Leitfaden erklärt die verschiedenen Symbole und Warnleuchten auf dem Armaturenbrett eines Toyota Gabelstaplers, ihre Bedeutung, die jeweiligen Farbcodes sowie die richtigen Maßnahmen, wenn sie aufleuchten – und wie man ein erneutes Auftreten verhindert. So können Sie Ihren Toyota Gabelstapler sicherer, effizienter und zuverlässiger bedienen.
Toyota Gabelstapler Symbole und ihre Bedeutungen
Das Armaturenbrett eines Toyota Gabelstaplers ist weit mehr als nur Anzeige. Jeder Indikator liefert wichtige Informationen über Kraftstoff, Flüssigkeitsstände, elektrische Systeme und sicherheitsrelevante Zustände. Nachfolgend finden Sie eine vereinfachte Übersicht häufiger Armaturenbrett-Symbole und ihrer Bedeutung.

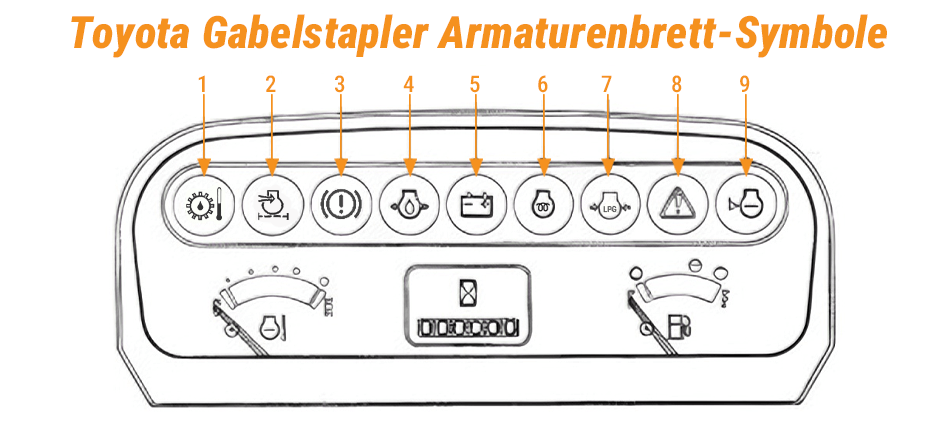

Toyota Gabelstapler Armaturenbrett-Symbole
| Nr. | Kontrollleuchte | Bedeutung (wenn AN oder blinkend) | Erforderliche Maßnahme |
|---|---|---|---|
| 1 | Powershift-Getriebeöltemperatur | Getriebe überhitzt | Betrieb stoppen und System abkühlen lassen |
| 2 | Luftfiltereinsatz | Luftfilter verstopft | Luftfilter sofort prüfen oder ersetzen |
| 3 | Bremsflüssigkeitsstand | Bremsflüssigkeit zu niedrig | Bremsflüssigkeit prüfen und nachfüllen |
| 4 | Motoröldruck | Öldruck zu niedrig | Motor abstellen, Ölstand prüfen und ggf. nachfüllen |
| 5 | Lichtmaschine / Ladesystem | Ladesystemfehler | Keilriemen und elektrische Anschlüsse prüfen |
| 6 | Glühkerze | Vorheizen bei Dieselmotoren | Normal beim Starten eines Dieselmotors |
| 7 | LPG-Restdruck | Niedriger Gasdruck | LPG-Tank und Anschlüsse prüfen |
| 8 | Systemanzeige | ECU- oder Systemfehler erkannt | Diagnosetest durchführen |
| 9 | Kühlmittelstand | Kühlmittel zu niedrig | Kühlmittel nachfüllen und auf Leckagen prüfen |
Das Ignorieren dieser Warnungen kann zu schweren Schäden oder Systemausfällen führen. Die meisten Anzeigen weisen auf frühzeitige Probleme hin, die sich bei rechtzeitigem Handeln einfach beheben lassen.
Häufige Warnleuchten auf dem Toyota Gabelstapler-Armaturenbrett
Jeder Toyota Gabelstapler ist mit wichtigen System-Warnleuchten ausgestattet, die sowohl Maschine als auch Bediener schützen. Das Verständnis ihrer Bedeutung ist entscheidend für den täglichen Betrieb.
1. Batterie-Warnleuchte
Symbol: Rotes Batteriesymbol mit „+“ und „–“
Bedeutung: Das elektrische System wird nicht korrekt geladen.
Mögliche Ursachen:
- Lose oder korrodierte Batteriekabel
- Defekte Lichtmaschine
- Gerissener Keilriemen oder alternde Batterie
Maßnahme für den Bediener: Gerät abstellen, alle Anschlüsse festziehen und die Ladeleistung prüfen. Ersetzen Sie Lichtmaschine oder Batterie durch OEM-qualitative Toyota-Teile, um eine zuverlässige Stromversorgung sicherzustellen.
Profi-Tipp: Wiederholtes Überbrücken belastet empfindliche Stromkreise und verkürzt die Lebensdauer der Lichtmaschine.
2. Motoröldruck-Warnleuchte
Symbol: Ölkanne mit tropfendem Öl
Bedeutung: Niedriger Öldruck oder unzureichende Ölzirkulation.
Mögliche Ursachen:
- Niedriger Ölstand, defekte Ölpumpe oder verstopfter Ölfilter.
Maßnahme: Motor sofort abstellen. Ölstand prüfen und gegebenenfalls nachfüllen. Verschmutzten Ölfilter ersetzen. Dauerhaft niedriger Öldruck kann zu Kolbenfressern führen – einem der teuersten Motorschäden.
3. Temperatur- / Kühlmittel-Warnleuchte
Symbol: Thermometer im Flüssigkeitssymbol
Bedeutung: Motortemperatur überschreitet den sicheren Betriebsbereich.
Mögliche Ursachen:
- Kühlmittelleck
- Verstopfter Kühler
- Defektes Thermostat oder Lüfter
Maßnahme: Gabelstapler sofort stoppen, Kühlmittelstand prüfen und Kühlerlamellen reinigen. Bleibt die Warnleuchte aktiv, benötigt das Kühlsystem Wartung. Verwenden Sie geprüfte Gabelstapler-Ersatzteile, um die Leistung wiederherzustellen.
4. Hydrauliköl-Warnleuchte
Symbol: Öltropfen oder Hydraulikzylinder
Bedeutung: Hydraulikflüssigkeit zu niedrig oder verschmutzt.
Mögliche Ursachen:
- Leckagen, verstopfter Hydraulikfilter oder überhitzte Hydraulikflüssigkeit.
Warum das wichtig ist: Ignorieren kann zu ruckartigen Bewegungen, instabilem Hubmast oder komplettem Hydraulikausfall führen.
Maßnahme: Hydrauliksystem abkühlen lassen und anschließend mit freigegebener Hydraulikflüssigkeit auffüllen, um Druckstabilität und Kavitation zu vermeiden.
5. Brems-Warnleuchte
Symbol: Kreis mit Ausrufezeichen oder „BRAKE“
Bedeutung: Störung im Bremssystem.
Mögliche Ursachen:
- Niedriger Bremsflüssigkeitsstand
- Luft im Bremssystem
- verschlissene Bremsbeläge oder defekte Sensoren
Maßnahme: Bremsflüssigkeit prüfen und mit der passenden DOT-Spezifikation auffüllen. Beläge und Leitungen auf Lecks prüfen. Bleibt die Leuchte an, Betrieb einstellen – Bremsen sind sicherheitskritisch.
6. Getriebe-Warnleuchte
Symbol: Zahnrad mit Ausrufezeichen
Bedeutung: Überhitztes Getriebeöl, verschmutzte Flüssigkeit oder Getriebefehler.
Maßnahme: Betrieb unterbrechen, Getriebeölstand prüfen und auf Leckagen achten. Dunkles oder verbrannt riechendes Öl sofort ersetzen. Anhaltende Überhitzung deutet auf Kupplungs- oder Planetengetriebeprobleme hin.
7. Luftfilter-Warnleuchte
Symbol: Filter- oder Lüftersymbol
Bedeutung: Luftfilter verstopft, Luftzufuhr eingeschränkt.
Warum wichtig:
- Ein verschmutzter Filter erhöht den Kraftstoffverbrauch und reduziert das Motordrehmoment.
Maßnahme: Filter regelmäßig reinigen oder ersetzen. In staubigen Arbeitsumgebungen das Wartungsintervall halbieren.
8. Neigungs-Warnleuchte
Symbol: Gabelstapler mit geneigtem Mast
Bedeutung: Zu großer Neigungswinkel oder unausgeglichene Last.
Maßnahme: Hubvorgang stoppen, Last neu ausbalancieren und Gabeln ausrichten. Bleibt die Warnung aktiv, Neigungssensor oder Verriegelungsmechanismus prüfen.
9. Sicherheitsgurt-Warnleuchte
Symbol: Person mit Sicherheitsgurt
Bedeutung: Sicherheitsgurt nicht angelegt oder Sitzsensor defekt.
Maßnahme: Sicherheitsgurt korrekt anlegen. Bleibt die Anzeige bestehen, Gurtschalter prüfen.
Sicherheitshinweis: Diese Warnung ist oft mit dem Sicherheits-Interlock-System verbunden – der Gabelstapler arbeitet erst korrekt, wenn der Fahrer gesichert ist.
10. Motorkontrollleuchte (Check Engine)
Symbol: Motorsymbol mit „CHECK“
Bedeutung: Allgemeiner Fehler vom Motorsteuergerät (ECU) erkannt.
Maßnahme: Diagnosetest durchführen und Fehlercodes auslesen. Häufige Ursachen sind Fehlzündungen, defekte Einspritzdüsen oder Sensorprobleme. Weiterbetrieb kann Schäden am Kraftstoff- oder Abgassystem verursachen.
11. Powershift-Getriebeöltemperatur-Warnleuchte
Symbol: Zahnrad mit Thermometer
Bedeutung: Überhitzte Getriebeflüssigkeit oder mangelnde Kühlung.
Maßnahme: Hubarbeiten stoppen, System abkühlen lassen und Ölqualität prüfen. Dunkles Öl oder Brandgeruch deuten auf Austauschbedarf hin.
12. LPG-Restdruck-Warnleuchte
Symbol: Gasflasche oder Tropfensymbol
Bedeutung: LPG-Druck zu niedrig oder Wasser im Gassystem.
Maßnahme: Gasflasche sichern und nachfüllen, Kondenswasser ablassen. Dichtungen und Schläuche regelmäßig prüfen.
13. Lichtmaschinen-Warnleuchte
Symbol: Batteriesymbol
Bedeutung: Das System lädt nicht korrekt.
Maßnahme: Keilriemenspannung, Riemenzustand und Verkabelung prüfen. Defekte Lichtmaschine oder Spannungsregler umgehend ersetzen, um plötzliche Stillstände zu vermeiden.
14. Hauptsystem-Warnleuchte
Symbol: Dreieck oder Ausrufezeichen (bei Elektromodellen)
Bedeutung: Mehrere gleichzeitige Systemfehler erkannt.
Maßnahme: Betrieb sofort einstellen und vollständige Diagnose durchführen. Meist handelt es sich um kombinierte elektrische, hydraulische oder temperaturbedingte Störungen.
Bedeutung der Farbcodes bei Toyota Gabelstaplern
| Farbe | Bedeutung | Typische Maßnahme |
|---|---|---|
| Grün / Blau | System arbeitet normal | Keine Aktion erforderlich |
| Gelb / Orange | Warnung, Wartung bald nötig | Inspektion oder Service planen |
| Rot | Akute Gefahr oder Systemausfall | Sofort stoppen und Fehler beheben |
Priorisierung: Rot = kritisch, Gelb = vorbeugend, Grün = normaler Betrieb.
Wie reagieren, wenn eine Warnleuchte erscheint?
- Betrieb unterbrechen – Heben oder Fahren sofort stoppen
- Symbol identifizieren – Handbuch oder diese Übersicht nutzen
- Betroffenes System prüfen – Batterie, Öl, Hydraulik, Temperatur
- Neustart und Beobachtung – Manche Anzeigen verschwinden nach Behebung
- Diagnose durchführen – Bei anhaltender Warnung Fachservice nutzen
Verwenden Sie bei Reparaturen ausschließlich zertifizierte Gabelstapler-Ersatzteile, um Zuverlässigkeit und Kompatibilität sicherzustellen.
Warnleuchten vorbeugen – bevor sie auftreten
1. Kontrolle vor jeder Schicht
Motoröl, Hydrauliköl, Kühlmittel, Bremsen und Reifen prüfen.
2. Filter regelmäßig wechseln
Saubere Filter garantieren korrekte Sensorwerte und stabilen Systemdruck.
3. Batterie regelmäßig prüfen
Schwache Batterien verursachen zahlreiche Fehlanzeigen. Monatlich testen.
4. Elektrische Steckverbindungen schützen
Feuchtigkeit und Korrosion führen zu Fehlalarmen.
5. Fluidtemperaturen überwachen
Überhitzte Flüssigkeiten beschleunigen Verschleiß.
6. OEM-Qualitätsersatzteile verwenden
Original- oder geprüfte Aftermarket-Teile sichern Sensorpräzision und Langlebigkeit.
FridayParts bietet tausende Toyota-Gabelstapler-Ersatzteile und kompatible Aftermarket-Komponenten – zuverlässig, montagefreundlich und preislich attraktiv.
Fazit
Wer die Bedeutung aller Toyota Gabelstapler-Armaturenbrett-Symbole kennt, kann schnell und sicher reagieren und unnötige Ausfallzeiten vermeiden. Aufmerksamkeit und rechtzeitiges Handeln sorgen für mehr Sicherheit, geringere Kosten und längere Maschinenlebensdauer. Wenn Reparaturen oder Ersatzteile erforderlich sind, vertrauen Sie auf FridayParts – Ihren zuverlässigen Anbieter für OEM-Qualität bei Toyota- und Gabelstapler-Ersatzteilen. Von Filtern und Lichtmaschinen bis hin zu kompletten Hydraulikbaugruppen finden Sie alles, um Ihre Maschine wie neu arbeiten zu lassen.
