Wussten Sie, dass ein defekter Zündschalter zu den häufigsten Problemen gehört, mit denen Besitzer eines Toro-Rasenmähers konfrontiert werden? Wenn Sie mit demselben Problem zu kämpfen haben, fragen Sie sich vielleicht, wie Sie den Zündschalter prüfen und austauschen können. In dieser Anleitung erklären wir den Toro Zündschalter Schaltplan und zeigen Ihnen Schritt für Schritt, wie Sie den Zündschalter Ihres Aufsitzrasenmähers selbst testen und ersetzen können.

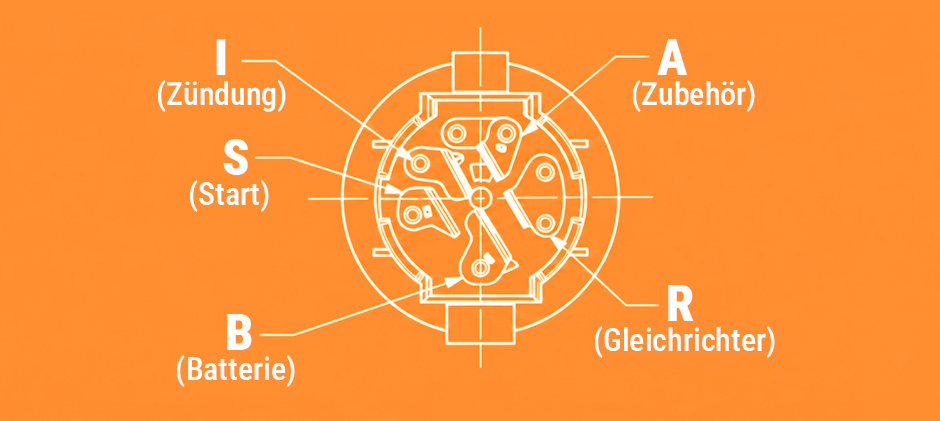

Toro Zündschalter Schaltplan erklärt
Um den Toro Zündschalter Schaltplan besser zu verstehen, schauen wir uns zunächst die Anschlüsse des Zündschalters an.
Anschlüsse des Toro Zündschalters
- B – Batteriespannung Eingang
- S – Startstromkreis
- I – Zapfwellenschalter (PTO-Schalter)
- A – Sitzschalter, Bediener-Präsenzschalter und Sicherheitsschalter
- R – Regler, Ladestromkreis
Wie funktioniert ein Zündschalter?
Der Zündschalter stellt die korrekten elektrischen Verbindungen für den Anlasser, die Sicherheitsschaltungen und die elektrischen Verbraucher her. Im Inneren des Schalters steuern Raststellungen die drei Schaltpositionen OFF (Aus), RUN (Betrieb) und START (Start). Die START-Position ist federbelastet, sodass der Schlüssel nach dem Loslassen automatisch in die RUN-Position zurückkehrt.
- Aus-Position (Systemabschaltung): In dieser Position trennt der Schalter die Batteriespannung von allen Betriebskreisen. Keine der Klemmen ist miteinander verbunden. Dadurch wird sichergestellt, dass der Motor nicht gestartet werden kann, die Batterie nicht entladen wird und alle Sicherheits-/Zubehörsysteme vollständig ausgeschaltet sind.
- Betriebsposition (Normalbetrieb): Dies ist die Position, in der der Schlüssel während des aktiven Mähens bleibt. Sie versorgt die wichtigen Betriebssysteme des Rasenmähers mit Strom. In der RUN-Position verbinden die internen Kontakte des Schalters vier wichtige Klemmen miteinander: B + R + I + A. Dadurch wird die Batterie (B) mit dem Gleichrichter-/Ladestromkreis (R) verbunden, damit die Batterie weiterhin geladen wird, der Zapfwellenschalter (I) aktiviert, sodass sich die Mähmesser einschalten können, und die Sicherheitsschalter/Bedienschalter (A) verbunden, um sicherzustellen, dass der Rasenmäher nur unter sicheren Bedingungen läuft (z. B. wenn Sie auf dem Sitz sitzen).
- Startposition (Motorstart): Diese Position sendet ein vorübergehendes elektrisches Signal an das Anlassermagnetventil, um den Motor durchzudrehen und zu starten. Da die Startposition federbelastet ist, müssen Sie den Schlüssel gegen die Federkraft in dieser Position halten. Sobald der Motor anspringt und Sie den Schlüssel loslassen, springt er automatisch in die RUN-Position zurück. Während Sie den Schlüssel in der START-Position halten, ändert sich die interne Verbindung zu: B + R + I + S.
Beachten Sie, dass der Zubehör-/Sicherheitsstromkreis (A) während des Startvorgangs vorübergehend getrennt wird und der Startstromkreis (S) mit Spannung versorgt wird. Dadurch wird die Batteriespannung direkt an den Anlasser weitergeleitet, um den Motor durchzudrehen und zu starten.
Warum ist dieses Wissen für die Prüfung wichtig?
Das Verständnis dieser Schaltpositionen ist entscheidend, denn bei einer Durchgangsprüfung wird lediglich überprüft, ob diese internen Verbindungen tatsächlich hergestellt werden.
Wenn Sie den Schlüssel auf RUN drehen, Ihr Multimeter jedoch keine Verbindung zwischen B und A anzeigt, erhalten die Sicherheitsschaltungen keine Stromversorgung und der Motor wird sofort wieder ausgehen.
Wenn Sie den Schlüssel auf START drehen, aber keine Verbindung zwischen B und S besteht, bleibt der Anlasser vollständig stumm. Nehmen Sie nun ein Multimeter zur Hand und prüfen Sie diese Verbindungen Schritt für Schritt!
Schritt-für-Schritt-Anleitung: Toro Zündschalter prüfen
Sicherheit zuerst
Vor der Prüfung sollten Sie folgende Vorbereitungen treffen:
- Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab, um die Sicherheit zu gewährleisten.
- Entfernen Sie die Bedienkonsole bzw. die Abdeckung am Steuerbereich.
- Trennen Sie den Kabelbaum vom Zündschalter. Bewegen Sie den Stecker vorsichtig hin und her, bis er sich löst, um Beschädigungen zu vermeiden.
Multimeter vorbereiten
- Halten Sie ein digitales Multimeter bereit.
- Stellen Sie das Multimeter auf die Einstellung OHM (Ω) oder Durchgangsprüfung (Continuity).
Durchgangsprüfung durchführen
Jetzt können Sie mit der eigentlichen Prüfung beginnen.
Stellen Sie sich den Zündschalter wie eine Reihe von Zugbrücken vor. Wenn sich der Schlüssel in einer bestimmten Position befindet, müssen bestimmte „Brücken“ geschlossen sein, damit Strom fließen kann (dies wird als Durchgang bezeichnet). Gleichzeitig müssen andere „Brücken“ geöffnet bleiben, damit der Strom nicht in unerwünschte Bereiche gelangt.
- Wenn eine Verbindung hergestellt ist (Durchgang vorhanden): Ihr Multimeter gibt normalerweise einen Piepton aus oder zeigt einen sehr niedrigen Widerstandswert an (nahe 0 Ohm).
- Wenn eine Verbindung unterbrochen ist (kein Durchgang): Ihr Multimeter bleibt stumm und auf dem Display erscheint OL (Open Loop / offener Stromkreis) oder 1 (unendlicher Widerstand)
Die folgende Tabelle hilft Ihnen dabei, die Ergebnisse der Prüfung besser zu verstehen.
| Schlüsselposition | Stromkreis „Geschlossen“ | Erwartete Multimeter-Anzeige |
|---|---|---|
| Aus (Off) | Keine | OL (Open Loop / offener Stromkreis) / Kein Piepton |
| Betrieb (Run) | B + R + I + A | 0 Ohm / Durchgehender Piepton |
| Start | B + R + I + S | 0 Ohm / Durchgehender Piepton (Hinweis: Sie müssen den Schlüssel während dieser Prüfung manuell in der START-Position halten) |
Symptome eines defekten Zündschalters am Rasenmäher
Hier finden Sie typische Anzeichen dafür, dass Sie den Zündschalter Ihres Toro Rasenmähers austauschen müssen.
- Kein Startvorgang, wenn der Schlüssel gedreht wird
- Motor startet und geht anschließend wieder aus
- Keine Stromversorgung für elektrische Verbraucher
- Schlüssel lässt sich nicht drehen

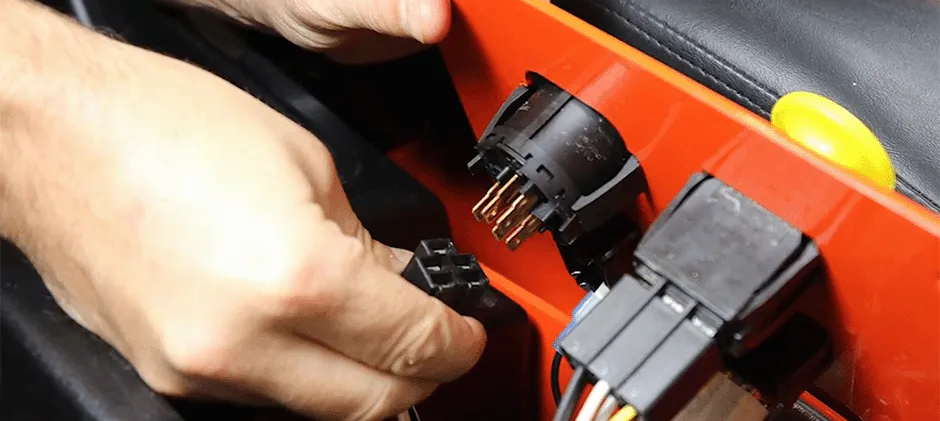

Wie ersetzt man den Zündschalter eines Toro Aufsitzrasenmähers?
Benötigte Werkzeuge und Materialien
- Steckschlüsselsatz
- Schraubendrehersatz
- Zange
- Abisolierzange
- Ersatz-Zündschalter
- Kabelverbinder
- Isolierband
Sobald Sie diese Werkzeuge und Materialien vorbereitet haben, können Sie mit dem Austausch des Zündschalters an Ihrem Aufsitzrasenmäher beginnen.
Einfache Schritte zum Austausch des Zündschalters
Hier finden Sie einfache Schritte, um den Zündschalter Ihres Toro Rasentraktors zu wechseln:
- Trennen Sie die Batterie und die Zündkerze, um die Sicherheit während der Arbeit zu gewährleisten.
- Suchen Sie den Zündschalter. Dieser befindet sich normalerweise in der Nähe der Lenksäule oder am Armaturenbrett.
- Entfernen Sie mit einem Schraubendreher oder Schraubenschlüssel alle Abdeckungen oder Verkleidungen.
- Trennen Sie vorsichtig den Kabelbaum, der mit der Rückseite des Zündschalters verbunden ist.
- Entfernen Sie den Kabelanschluss vorsichtig, indem Sie die Halteklammer drücken oder die Befestigung lösen.
- Verwenden Sie das passende Werkzeug, um die Mutter zu lösen und zu entfernen, die den Zündschalter an seinem Platz hält.
- Entfernen Sie den alten Zündschalter.
- Setzen Sie den neuen Zündschalter vorsichtig in die Öffnung ein, aus der Sie den alten Schalter entfernt haben.
- Befestigen Sie den neuen Zündschalter mit der mitgelieferten Befestigungsmutter oder den Schrauben sicher am Armaturenbrett oder an der Konsole des Rasenmähers.
- Schließen Sie den Kabelbaum wieder an den neuen Zündschalter an. Achten Sie darauf, die Kabelverbindungen den gekennzeichneten Anschlüssen auf der Rückseite des Schalters entsprechend anzuschließen.
- Überprüfen Sie nochmals, dass alle Verbindungen fest sitzen, um elektrische Probleme während des Betriebs des Rasenmähers zu vermeiden.
- Verstauen Sie überschüssige Kabel vorsichtig wieder im Armaturenbrett oder in der Konsole.
- Testen Sie den ausgetauschten Zündschalter.
Was ist nach dem Austausch des Zündschalters zu tun?
Um sicherzustellen, dass der neue Zündschalter ordnungsgemäß funktioniert, testen Sie ihn, indem Sie den Schlüssel drehen und den Aufsitzrasenmäher starten. Nach der Installation eines neuen Zündschalters ist es besonders wichtig zu überprüfen, ob dieser korrekt arbeitet, bevor Sie den Rasenmäher wieder regelmäßig verwenden. Befolgen Sie diese Schritte, um den neuen Zündschalter zu testen:
- Stecken Sie den Schlüssel in den Zündschalter und stellen Sie sicher, dass er fest sitzt und sich leicht drehen lässt.
- Drehen Sie den Schlüssel in die Position „ON“ (Ein) und prüfen Sie, ob die Anzeigen und Kontrollleuchten am Armaturenbrett aktiviert werden.
- Schalten Sie die Mähmesser oder Anbaugeräte ein und prüfen Sie, ob sie ordnungsgemäß funktionieren.
- Drehen Sie den Schlüssel in die Position „START“ (Starten) und überprüfen Sie, ob der Motor problemlos startet.
- Drehen Sie den Schlüssel in die Position „OFF“ (Aus) und prüfen Sie, ob der Motor ohne Probleme abgeschaltet wird.
Abschließende Worte
Jetzt kennen Sie den Toro Zündschalter Schaltplan und wissen, wie Sie den Zündschalter an Ihrem Aufsitzrasenmäher austauschen können. Bei FridayParts finden Sie eine große Auswahl an Zündschaltern für Rasenmäher, damit Ihr Toro Rasenmäher jederzeit zuverlässig und mit optimaler Leistung läuft. Mit den richtigen Werkzeugen und Materialien ist der Austausch einfach und kann in kurzer Zeit durchgeführt werden. Vergessen Sie nicht, den neuen Zündschalter nach der Installation zu testen, um sicherzustellen, dass er ordnungsgemäß funktioniert, bevor Sie den Rasenmäher wieder benutzen. Genießen Sie die verbesserte Leistung Ihres Aufsitzrasenmähers mit dem neu installierten Zündschalter.
