Die richtige Riemenführung (Belt Diagram) für Ihren Craftsman-Rasenmäher zu finden, ist entscheidend, um Ihre Maschine wieder einsatzbereit zu machen. Dieser Leitfaden bietet Ihnen klare Diagramme und Anleitungen, damit Sie den Austausch selbst durchführen können.

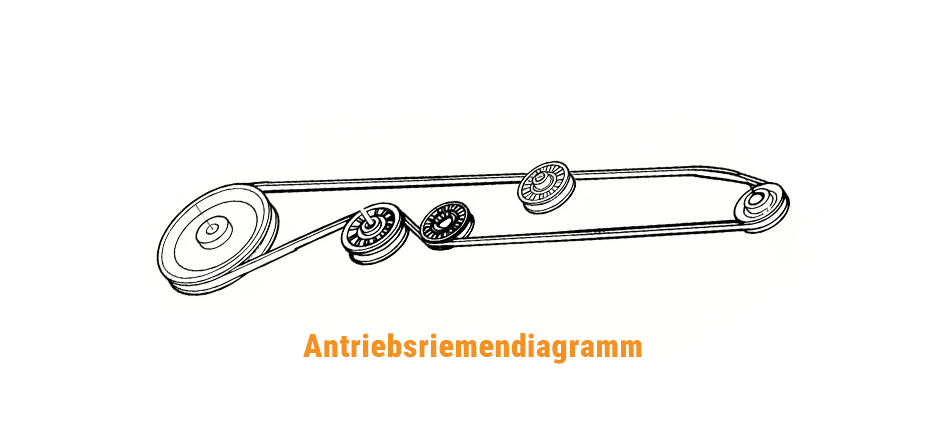

Craftsman Aufsitzmäher Antriebsriemen-Diagramm
Der Antriebsriemen überträgt die Leistung vom Motor auf das Getriebe (oder Transaxle) und sorgt dafür, dass sich die Räder drehen. Wichtig: Bei Craftsman-Maschinen ist das Antriebsriemensystem in der Regel unabhängig von der Schnittbreite des Mähdecks gleich aufgebaut. Das bedeutet, dass ein 42-Zoll-Craftsman-Aufsitzmäher dasselbe Antriebsriemen-Diagramm wie ein 46-Zoll-Modell verwendet. Das untenstehende Diagramm zeigt eine typische Riemenführung.
Wie wechselt man den Antriebsriemen?
Stellen Sie den Mäher auf eine ebene Fläche, ziehen Sie die Feststellbremse an und trennen Sie das Zündkerzenkabel. Bevor Sie den alten Riemen entfernen, machen Sie mit Ihrem Handy aus verschiedenen Blickwinkeln Fotos vom Verlauf. Diese Referenz spart Ihnen später viel Zeit beim Einbau des neuen Riemens.
Riemen ausbauen
- Mähdeck entfernen: Sie benötigen freien Zugang zur Unterseite des Traktors. Folgen Sie der Bedienungsanleitung, um das Mähdeck auszuhängen und unter der Maschine hervorzuziehen.
- Spannung lösen: Ziehen Sie den alten Riemen vorsichtig von der festen Umlenkrolle (A) und der Hauptkupplungs-Umlenkrolle (B) ab. Dadurch wird das gesamte System entspannt.
- Von Umlenkrollen abnehmen: Entfernen Sie den Riemen von der mittleren Umlenkrolle (C).
- Vom Motorriemenrad lösen: Schieben Sie den Riemen nach vorne und nehmen Sie ihn von der Motorriemenscheibe (E) an der Vorderseite des Traktors ab.
- Vom Getrieberiemenrad entfernen: Ziehen Sie den Riemen nach hinten. Dies ist der schwierigste Schritt – führen Sie den Riemen vorsichtig über die Kühlgebläseflügel des Getriebes (D) und nehmen Sie ihn von der Antriebsriemenscheibe ab.
- Riemen vollständig herausziehen: Sobald der Riemen von allen Riemenscheiben gelöst ist, ziehen Sie ihn von der Lenkplatte (F) ab und entfernen ihn komplett aus der Maschine.
Riemen einbauen
- Riemen entfernen: Sobald der Riemen von allen Riemenscheiben gelöst ist, schieben Sie ihn von der Lenkplatte (F) herunter und nehmen ihn vollständig aus dem Traktor heraus.
- Neuen Riemen verlegen: Schieben Sie den neuen Riemen von hinten nach vorne und achten Sie dabei darauf, dass er über die Lenkplatte (F) und oberhalb der Welle des Kupplungs-/Bremspedals (G) verläuft.
- Auf die Motorriemenscheibe auflegen: Ziehen Sie den Riemen nach vorne und legen Sie ihn in die Nut der Motorriemenscheibe (E) ein.
- Auf die Getrieberiemenscheibe auflegen: Ziehen Sie den Riemen nach hinten. Führen Sie ihn vorsichtig nach unten, um den Kühlventilator des Getriebes (D) herum und auf die Antriebsriemenscheibe. Der Riemen muss dabei direkt innerhalb der Riemenführungen sitzen.
- Durch die Umlenkrollen fädeln: Legen Sie den Riemen auf die mittlere Umlenkrolle (C) und führen Sie ihn anschließend durch die feste Umlenkrolle (A) sowie die Kupplungsumlenkrolle (B).
- Endkontrolle: Drehen Sie die Riemenscheiben von Hand durch, um sicherzustellen, dass der Riemen korrekt in jeder Nut sitzt und sich innerhalb aller metallenen Riemenführungen bewegen kann. Diese Führungen verhindern, dass der Riemen während des Betriebs abspringt.
- Mähwerk wieder anbringen: Schieben Sie das Mähwerk vorsichtig zurück an seine Position und befestigen Sie es wieder.
Craftsman Aufsitzmäher Mähdeck-Riemen-Diagramm
Der Mähdeckriemen überträgt die Motorleistung auf die Messer des Mähdecks, sodass diese sich schnell drehen und das Gras schneiden.
Im Gegensatz zum Antriebsriemen ist die Führung des Mähdeckriemens fast immer unterschiedlich – abhängig von der Größe und Konstruktion des Mähdecks.
- Anzahl der Messer: Ein 42-Zoll-Deck hat in der Regel 2 Messer, während 48- und 54-Zoll-Decks meist 3 Messer besitzen. Mehr Messer bedeuten mehr Riemenscheiben.
- Abstand der Spindeln: Größere Decks haben weiter auseinanderliegende Spindeln, was den Riemenverlauf verändert.
- Umlenkrollen: Unterschiedliche Anzahl oder Bauarten sorgen für Spannung und richtige Führung des Riemens.

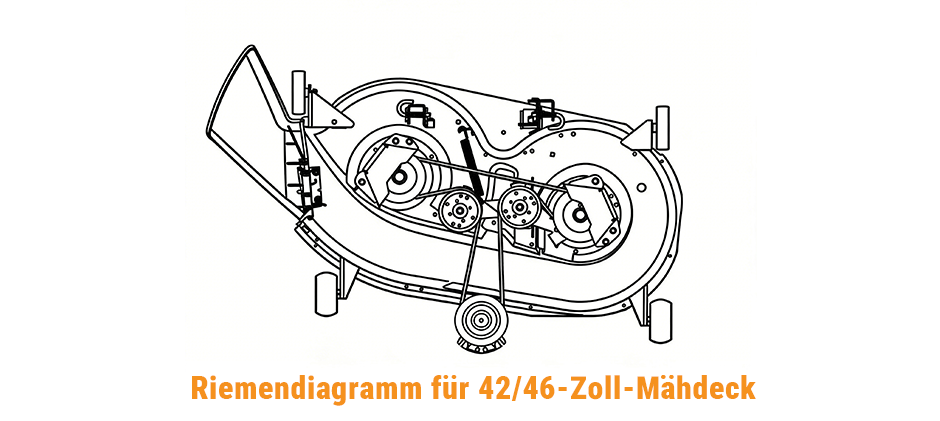

Craftsman 42-Zoll Mähdeck-Riemen-Diagramm
Das 42-Zoll-Mähdeck gehört zu den beliebtesten Größen, besonders beim Craftsman LT1000. Dieses klassische Setup verfügt über zwei Messer. Der Riemen läuft um beide Messerriemenscheiben und wird durch Umlenkrollen gespannt.
Wichtig: Die V-förmige Seite des Riemens muss in den V-Nuten der Messerriemenscheiben sitzen. Die flache Rückseite liegt auf den flachen Umlenkrollen auf.
Craftsman 46-Zoll Mähdeck-Riemen-Diagramm
Viele moderne Craftsman-Mäher (insbesondere Modelle von MTD mit Modellnummern ab 247.xxxxxx) verwenden dieselbe Riemenführung für 42- und 46-Zoll-Decks.
Das liegt am modularen Design: Umlenkrollen und Spindeln sind gleich angeordnet, das 46-Zoll-Deck ist lediglich breiter.
Der Riemenverlauf ist gleich – der Riemen selbst jedoch nicht. Ein 46-Zoll-Deck benötigt einen längeren Riemen als ein 42-Zoll-Deck. Verwenden Sie diese nicht austauschbar.

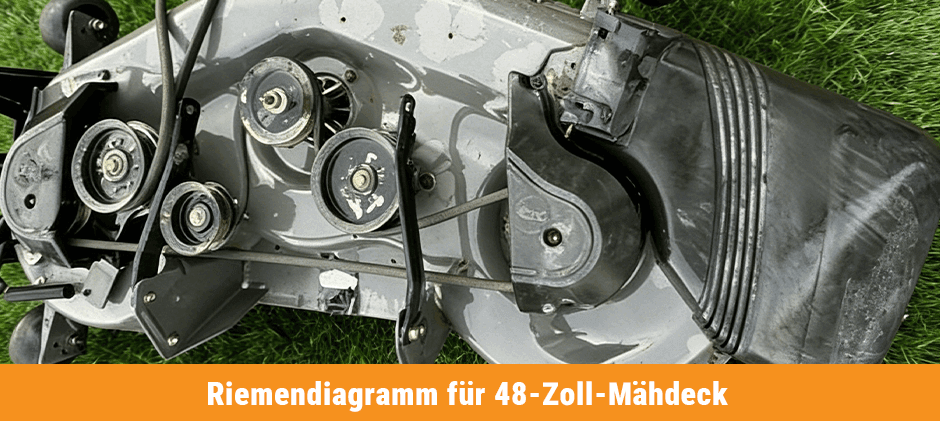

Craftsman 48-Zoll Mähdeck-Riemen-Diagramm
Bei einem 48-Zoll-Mähdeck ändert sich die Konstruktion deutlich. Diese Modelle verfügen fast immer über drei Messer. Dadurch muss der Riemen drei Spindelriemenscheiben antreiben, was den Verlauf komplexer macht.
Der Riemen läuft nicht mehr einfach im Kreis, sondern wird über mehrere Riemenscheiben geführt. Zusätzliche Umlenkrollen sorgen für Richtungsänderung, Spannung und einen gleichmäßigen Lauf.

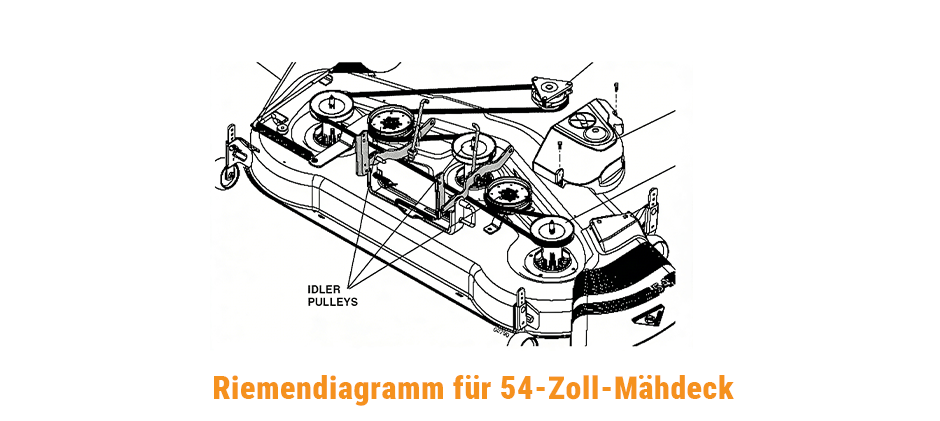

Craftsman 54-Zoll Mähdeck-Riemen-Diagramm
Ein 54-Zoll-Mähdeck verwendet ebenfalls drei Messer; es zählt zu den größten Mähdecks für den privaten Gebrauch, die auf dem Markt erhältlich sind. Da es größer ist, muss der Riemen eine längere Strecke zurücklegen, und sein Verlauf ist komplexer als bei einem 48-Zoll-Deck.
Die richtige Spannung ist hier besonders wichtig – der Riemen darf weder zu locker noch zu straff sein. Umlenkrollen sind oft robuster ausgelegt, um die höhere Belastung aufzunehmen.
Wie wechselt man den Mähdeckriemen?
Der Wechsel des Mähwerksriemens an Ihrem Rasenmäher ist gar nicht so schwierig – er gestaltet sich sogar einfacher als der Wechsel eines Fahrantriebsriemens, da die Position leichter zugänglich ist. Stellen Sie das Gerät auf ebenem Untergrund ab, ziehen Sie die Feststellbremse an und ziehen Sie das Zündkerzenkabel ab, um ein versehentliches Anspringen des Motors zu verhindern.
- Senken Sie anschließend das Mähwerk auf die unterste Stufe ab, damit der Riemen etwas lockerer sitzt.
- Suchen Sie nun die Spannrolle mit der Feder; verwenden Sie einen Schraubenschlüssel (bei manchen Modellen sind 3/8- oder 1/2-Zoll-Nüsse erforderlich), um die Rolle zu bewegen und so die Riemenspannung zu lösen.
- Nehmen Sie den alten Riemen von der Riemenscheibe auf der Motorseite ab und fädeln Sie ihn langsam von den übrigen Riemenscheiben sowie den Spindelriemenscheiben herunter. Achten Sie dabei auf die kleinen Riemenführungen, die den Riemen sichern, und übersehen Sie diese nicht.
- Fädeln Sie beim Einbau des neuen Riemens diesen Schritt für Schritt entlang der ursprünglichen Verlegung ein und führen Sie ihn abschließend um die Spannrolle herum.
- Lassen Sie nach dem Einbau den Schraubenschlüssel langsam los, damit sich die Federspannung wieder aufbauen kann.
- Vergewissern Sie sich, dass der Riemen in jeder Riemenscheibennut ordnungsgemäß sitzt und nicht schief montiert ist.
Wie findet man das richtige Riemen-Diagramm?
Wenn Sie unsicher sind, raten Sie nicht – so finden Sie das passende Diagramm:
- Aufkleber am Mähdeck prüfen: Viele Craftsman-Mäher haben ein Diagramm direkt auf dem Deck
- Bedienungsanleitung nutzen: Die zuverlässigste Quelle mit exakten Diagrammen für Ihr Modell
- Modellnummer verwenden: Dies ist die genaueste Methode. Suchen Sie unter Ihrem Sitz nach dem Typenschild mit der Modellnummer. Die meisten Nummern beginnen mit 917.xxxxxx (ältere Husqvarna-Modelle) oder 247.xxxxxx (neuere MTD-Modelle). Geben Sie diese vollständige Nummer auf einer Ersatzteil-Website – wie etwa Sears PartsDirect – ein; Sie erhalten dann das exakte Riemendiagramm für Ihren Rasenmäher.
Fazit
Wenn Sie den Unterschied zwischen Antriebs- und Mähdeckriemen verstehen, wissen, wie sich die Deckgröße auf die Riemenführung auswirkt, und die richtigen Austauschschritte befolgen, können Sie diese häufige Wartungsaufgabe problemlos selbst erledigen.
