Der Sicherungskasten des Massey Ferguson ist die zentrale Stelle für die Stromverteilung und den Schutz der elektrischen Komponenten. Wenn elektrische Probleme auftreten, ist der Sicherungskasten oft der erste Ort, den Sie überprüfen sollten. Wenn Sie wissen, wie man einen Massey Ferguson Sicherungskasten-Schaltplan liest, können Sie Probleme im elektrischen System leichter finden und beheben und dabei viel Zeit und Aufwand sparen. In diesem Leitfaden sehen wir uns am Beispiel des MF 6400 den Sicherungskasten-Schaltplan genauer an, damit Sie den Aufbau besser verstehen.
Was ist ein Sicherungskasten-Schaltplan?
Die Hauptaufgabe eines Sicherungskastens besteht darin, elektrische Überlastungen zu verhindern und die Stromkreise des Fahrzeugs vor Schäden zu schützen. Die elektrischen Sicherungssymbole in Schaltplänen stehen für Sicherungen und zeigen deren Funktion beim Schutz vor Überstrom und Kurzschlüssen. Diese standardisierten Symbole helfen Ingenieuren und Technikern, den Schutz der Stromkreise schnell zu verstehen, ohne die tatsächliche Sicherung sehen zu müssen. Wenn elektrische Probleme auftreten, ist der Sicherungskasten oft der erste Ort, den Sie überprüfen sollten. Schauen wir uns nun den Schaltplan für Massey Ferguson genauer an.
Massey Ferguson Sicherungskasten-Schaltplan erklärt

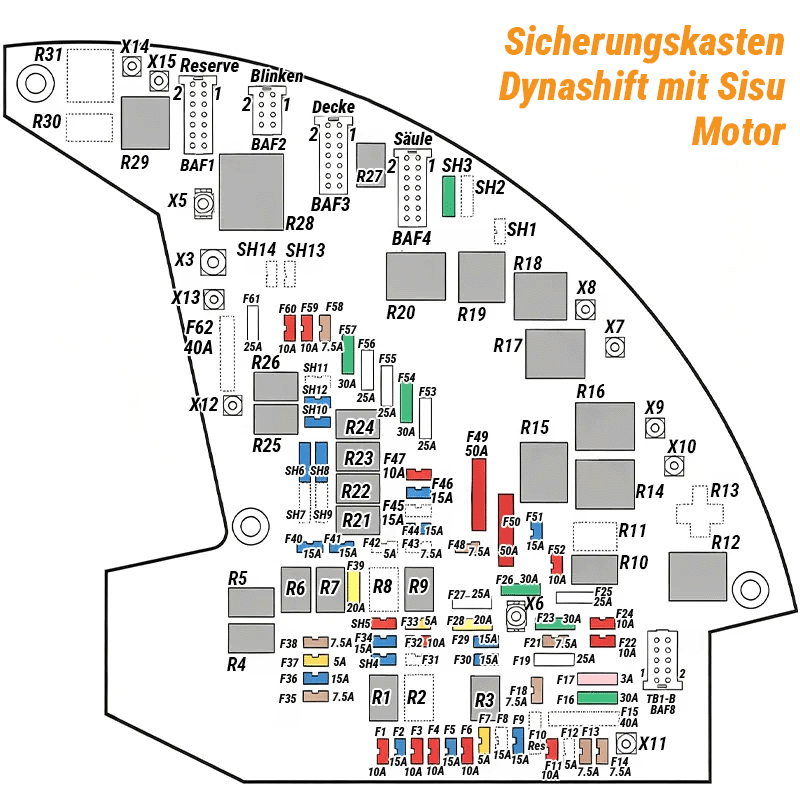

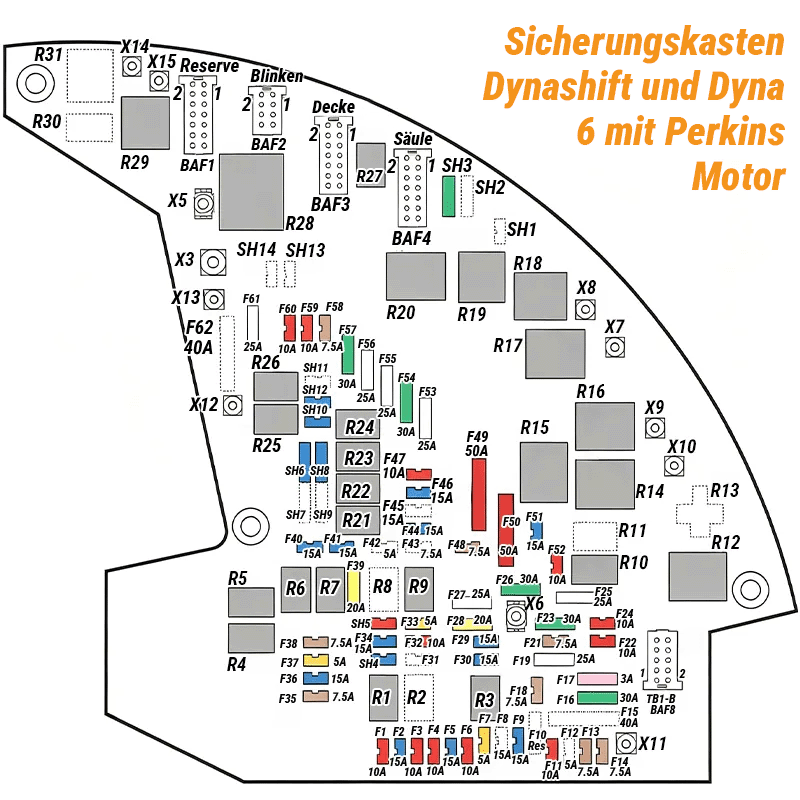

In diesem Abschnitt zeigen wir Ihnen einen Sicherungskasten-Schaltplan für den Massey Ferguson 6400. Da sich die Sicherungen je nach Modell unterscheiden können, sollten Sie vor Arbeiten am System immer die Betriebsanleitung Ihres Traktors beachten.
Sicherungsgrößen und Farben im Massey Ferguson Sicherungskasten
Um den Massey-Ferguson-Schaltplan richtig zu verstehen, sollten Sie die Sicherungssymbole, Größen und Farbcodierungen kennen. Die Sicherungselemente werden je nach Funktion wie folgt bezeichnet:
- F = Sicherung
- SH = Shunt (Shunts sind Sicherungen)
- R = Relais

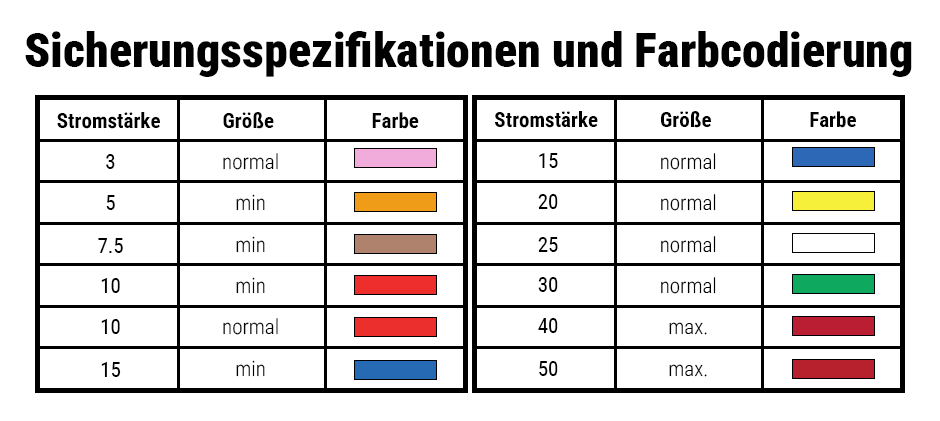

Die Sicherungen unterscheiden sich in ihrer Stromstärke und Größe. Damit Sie die Sicherungen anhand ihrer Farbe und Spezifikationen leichter erkennen können, finden Sie unten die Tabelle mit Sicherungsspezifikationen und Farbcodierung.
Schritt-für-Schritt-Anleitung zum Lesen eines Sicherungskastens
Beim Lesen eines Sicherungskastens gehen Sie am besten wie folgt vor:
- Sicherungskasten finden: In der Betriebsanleitung finden Sie die genaue Position des Hauptsicherungskastens und weiterer Sicherungskästen. In den meisten Fällen befindet sich der Hauptsicherungskasten unter der Motorhaube in der Nähe der Batterie. Weitere Sicherungskästen können sich im Innenraum befinden, oft hinter einer abnehmbaren Abdeckung.
- Sicherungskasten-Schaltplan verstehen: Sobald Sie den Sicherungskasten gefunden haben, öffnen Sie die Abdeckung und sehen Sie sich den Schaltplan auf der Innenseite an. Er zeigt die Position und Funktion der einzelnen Sicherungen. Nehmen Sie sich kurz Zeit, sich mit dem Aufbau und den durch die jeweiligen Sicherungen geschützten Komponenten vertraut zu machen. Wenn der Schaltplan fehlt oder unklar ist, können Sie für weitere Informationen die Betriebsanleitung zu Rate ziehen.
- Sicherungstypen und Zustand prüfen: Sicherungen gibt es in verschiedenen Ausführungen, z. B. Flachsicherungen, Glassicherungen und Streifensicherungen. Flachsicherungen sind entsprechend ihrer Stromstärke farblich gekennzeichnet, wobei der Amperewert direkt auf der Sicherung angegeben ist. Um eine durchgebrannte Sicherung zu prüfen, können Sie nach einem unterbrochenen Draht im transparenten Gehäuse suchen oder mit einem Multimeter die Durchgängigkeit messen.
- Durchgebrannte Sicherung ersetzen: Wenn eine Sicherung durchgebrannt ist, muss sie unbedingt durch eine Sicherung mit derselben Stromstärke ersetzt werden. Eine Sicherung mit einer niedrigeren Stromstärke kann vorzeitig durchbrennen, während eine höhere Stromstärke dazu führen kann, dass die angeschlossene Komponente beschädigt wird, bevor die Sicherung auslöst. Zum Austausch entfernen Sie die Sicherung vorsichtig mit einer Sicherungszange oder mit den Fingern und setzen die neue Sicherung sicher in denselben Steckplatz ein.
Fazit
Wer den Sicherungskastenplan richtig lesen kann, ist bei elektrischen Problemen an seinem Massey Ferguson klar im Vorteil. Mit dem passenden Schaltplan lassen sich Fehler leichter finden und beheben. Bei FridayParts finden Sie eine große Auswahl an hochwertigen Sicherungen und Relais und können gleichzeitig mehr über die Elektrik Ihres Massey Ferguson erfahren. Schauen Sie regelmäßig in unserem Blog vorbei und entdecken Sie weitere hilfreiche Tipps!
