Wenn Sie unter die Motorhaube oder hinter den Kühlergrill eines Hochleistungsfahrzeugs oder einer schweren Maschine schauen, sehen Sie möglicherweise zwei ähnlich aussehende Komponenten. Beide sind Wärmetauscher mit Lamellen und Röhren und für die Gesundheit des Motors entscheidend. Obwohl ein Ladeluftkühler und ein Wasserkühler ähnlich aussehen, erfüllen sie unterschiedliche Funktionen. Dieser Leitfaden erklärt, was ein Ladeluftkühler und ein Wasserkühler tun, wie sie funktionieren und zeigt die wichtigsten Unterschiede zwischen ihnen auf.
Was ist ein Ladeluftkühler?
Ein Ladeluftkühler ist ein Wärmetauscher, der für aufgeladene Motoren (mit Turbo- oder Kompressoraufladung) entwickelt wurde. Er kühlt die vom Turbolader komprimierte, heiße Luft ab, bevor sie in den Motor gelangt. Wenn Sie mehr über den Ladeluftkühler erfahren möchten, lesen Sie: Was ist ein Ladeluftkühler?
Da ein Turbolader die Luft komprimiert, erhitzt sich diese stark. Der Ladeluftkühler senkt die Temperatur dieser „Ladeluft“. Es gibt zwei Haupttypen:
- Luft-Luft-Ladeluftkühler: Der am weitesten verbreitete Typ, der die Umgebungsluft nutzt, um die Ladeluft im Inneren zu kühlen.
- Luft-Wasser-Ladeluftkühler: Diese nutzen ein separates Flüssigkeitskühlsystem zur Kühlung der Ladeluft. Sie sind kompakter, aber auch komplexer.
Durch die Kühlung der Luft erhöht sich deren Dichte, sodass mehr Sauerstoffmoleküle im gleichen Volumen enthalten sind. Dies führt zu einer effizienteren und leistungsstärkeren Verbrennung.
Einbauort
Der Ladeluftkühler befindet sich in der Regel an der Vorderseite der Maschine, oft hinter der Stoßstange oder dem Kühlergrill, um den Luftstrom zu maximieren. Einige Maschinen haben auch einen oben montierten Ladeluftkühler, der sich typischerweise auf dem Motor oder in der Nähe des Ansaugkrümmers befindet. Luft-Wasser-Ladeluftkühler bieten flexiblere Einbaumöglichkeiten und können je nach Aufbau überall im Motorraum platziert werden.
Vorteile
- Direkte Leistungssteigerung: Kühler, dichterer Luft ermöglicht es dem Motor, mehr Kraftstoff zu verbrennen, was zu einer stärkeren Verbrennung und einer deutlichen Erhöhung von PS und Drehmoment führt.
- Verbesserte Motorsicherheit: Der Ladeluftkühler hilft, eine gefährliche Bedingung namens „Klopfen“ (Motorklopfen) zu verhindern, die auftreten kann, wenn die Ansaugluft zu heiß wird.
- Erhöhte Effizienz: Eine vollständigere Verbrennung des Luft-Kraftstoff-Gemischs kann unter bestimmten Bedingungen zu einer besseren Kraftstoffeffizienz führen.
Nachteile
- Nur für aufgeladene Motoren geeignet: In einem Saugmotor ist ein Ladeluftkühler wirkungslos.
- Erhöhte Komplexität: Es sind zusätzliche Leitungen erforderlich, was das Gewicht der Maschine erhöhen kann.
- Druckverlust: Ein schlecht konstruierter Ladeluftkühler kann den Luftstrom behindern und zu einem Verlust des Ladedrucks führen, bevor die Luft den Motor erreicht.
Was ist ein Wasserkühler?
Ein Wasserkühler ist das Herzstück des Kühlsystems Ihres Motors. Er dient in erster Linie dazu, die enorme Hitze, die während des Betriebs im Motorblock entsteht, abzuleiten und so eine Überhitzung zu verhindern.
Der Wasserkühler ist Teil eines geschlossenen Kreislaufs. Eine Flüssigkeit, das sogenannte Kühlmittel, zirkuliert durch die Kanäle im Motor und nimmt dabei Wärme auf. Diese erhitzte Flüssigkeit gelangt zum Wasserkühler – allerdings nur, wenn der Motor heiß genug ist, damit sich ein Ventil, das Thermostat, öffnet. Durch den Luftstrom, der über die Lamellen des Kühlers streicht, wird das Kühlmittel abgekühlt, bevor es wieder in den Motor gepumpt wird, um dort erneut Wärme aufzunehmen.
Wasserkühler lassen sich auf zwei Hauptarten kategorisieren: nach der Flussrichtung des Kühlmittels und nach der Anzahl der Kühlröhren.
1. Downflow vs. Crossflow
Dies beschreibt den Weg, den das Kühlmittel vom Einlass bis zum Auslass nimmt.
Downflow-Wasserkühler (vertikaler Kühlmittelfluss)
Ein Downflow-Kühler ist an seinen vertikal verlaufenden Lamellen zu erkennen. Bei diesem Design tritt das Kühlmittel oben in einen Behälter ein, fließt durch den Kühlerkern nach unten und verlässt den Kühler durch einen unteren Behälter. Dieses hohe, schmale Design wurde früher häufig eingesetzt, da es gut in die damals vertikal ausgerichteten Motorräume passte.
Crossflow-Wasserkühler (horizontaler Kühlmittelfluss）
Ein Crossflow-Kühler verfügt über horizontal verlaufende Lamellen. Hier tritt das Kühlmittel seitlich in einen Behälter ein, fließt quer durch den Kern und verlässt den Kühler auf der gegenüberliegenden Seite. Dieses flache, breite Design ist heute Standard bei nahezu allen modernen Maschinen, da es besser in aktuelle Motorräume passt und in der Regel effizienter kühlt.
2. Zwei- vs. Drei- und Mehrreihige Kühler
Dies bezieht sich auf die Anzahl der Röhrenreihen im Kühler, durch die das Kühlmittel fließt. Die „Reihen“ sind die Kühlmittelröhren im Kern des Kühlers. Grundsätzlich gilt: Je mehr Reihen vorhanden sind, desto größer ist die Oberfläche, über die Wärme abgegeben werden kann. Ein 3-reihiger Kühler hat somit in der Regel eine höhere Kühlleistung als ein 2-reihiger.
Aber die Anzahl der Reihen allein ist nicht ausschlaggebend. Ein gut konstruierter 2-reihiger Kühler mit breiten Röhren kann problemlos einen günstigen 3-reihigen Kühler mit schmalen Röhren übertreffen, da größere Röhren einen besseren Kühlmittelfluss ermöglichen. Außerdem kann ein zu dicker Kühler mit zu vielen Reihen den Luftstrom behindern – was die Kühlleistung wiederum verschlechtert.
Einbauort
Der Wasserkühler befindet sich bei Maschinen fast immer vorne, direkt hinter dem Kühlergrill, sodass er während der Fahrt kontinuierlich mit Frischluft versorgt wird.
Vorteile
- Unverzichtbar für den Betrieb: Der Wasserkühler verhindert eine Überhitzung und sichert die langfristige Zuverlässigkeit des Motors.
- Schutz für den gesamten Motor: Er hält wichtige Komponenten wie Kolben, Zylinder und Zylinderkopfdichtung im sicheren Temperaturbereich.
- Bewährte Technik: Eine einfache, effektive und zuverlässige Lösung.
Nachteile
- Keine Leistungssteigerung: Ein Wasserkühler erhöht nicht die Motorleistung – er sorgt lediglich dafür, dass der Motor ordnungsgemäß arbeiten kann.
- Mögliche Schwachstelle: Lecks, Ablagerungen oder ein Ausfall des Lüfters können zu Überhitzung führen.
4 wesentliche Unterschiede zwischen einem Wasserkühler und einem Ladeluftkühler
1. Funktion
- Ladeluftkühler: Ein Ladeluftkühler verbessert die Motorleistung, indem er kühle, dichte Luft zuführt – ähnlich wie ein kaltes Sportgetränk während des Trainings erfrischt und Energie gibt. Die kühlere Luft sorgt für eine vollständigere Verbrennung, was zu höherer Leistung und Effizienz führt, insbesondere bei aufgeladenen Motoren mit Turbo- oder Kompressor. Zudem wird durch die kühlere Luft die Gefahr von Frühzündungen (Klopfen) reduziert, was eine aggressivere Zündzeitpunktsteuerung und damit mehr Leistung ermöglicht.
- Wasserkühler: Ein Wasserkühler dient hauptsächlich der Aufrechterhaltung der Betriebstemperatur und der Lebensdauer des Motors, indem er eine Überhitzung verhindert – vergleichbar mit der Haut und dem Schwitzen beim Menschen, die zur Temperaturregulierung beitragen. Er steigert nicht direkt die Leistung, sondern leitet die bei der Verbrennung entstehende Wärme ab, damit alle Komponenten in einem sicheren Temperaturbereich bleiben. So wird Effizienzverlust, Motorschaden oder -ausfall vermieden. Überhitzung wird – wie beim Menschen – durch Wärmeabgabe reguliert.
Obwohl beide Teile zur Motorkühlung gehören, erfüllen sie unterschiedliche Funktionen: Der Wasserkühler stellt sicher, dass der Motor nicht überhitzt, während der Ladeluftkühler gezielt die Leistung steigert, indem er die Ansaugluft verdichtet und abkühlt.
2. Funktionsweise

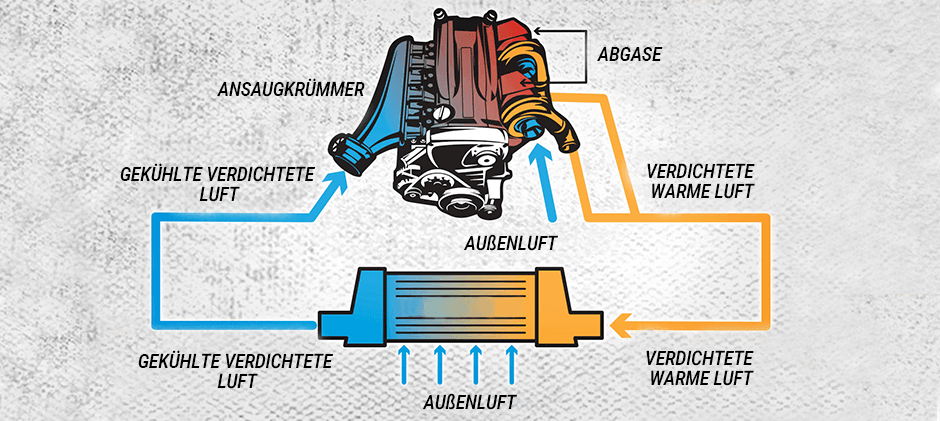

Ladeluftkühler
- Luftkompression: Ein Turbolader nutzt Abgase, um eine Turbine anzutreiben, die Frischluft komprimiert. Dabei erwärmt sich die Luft stark.
- Heiße Luft gelangt in den Ladeluftkühler: Diese als „Ladeluft“ bezeichnete heiße, verdichtete Luft strömt durch ein Einlassrohr in den Ladeluftkühler.
- Wärmeaustausch: Der Ladeluftkühler funktioniert ähnlich wie ein Wasserkühler, jedoch für Luft. Die heiße Luft strömt durch feine Röhren, die von außen von dünnen Metalllamellen umgeben sind.
- Kühlung durch Außenluft: Während der Fahrt strömt kühlere Außenluft durch den Kühlergrill über diese Lamellen und nimmt die Wärme auf.
- Gekühlte Luft wird dem Motor zugeführt: Die abgekühlte, sauerstoffreiche Luft ist nun dichter und gelangt in den Ansaugtrakt des Motors.
- Mehr Leistung entsteht: Die kühlere Luft ermöglicht eine effizientere und leistungsstärkere Verbrennung, was PS und Drehmoment erhöht.

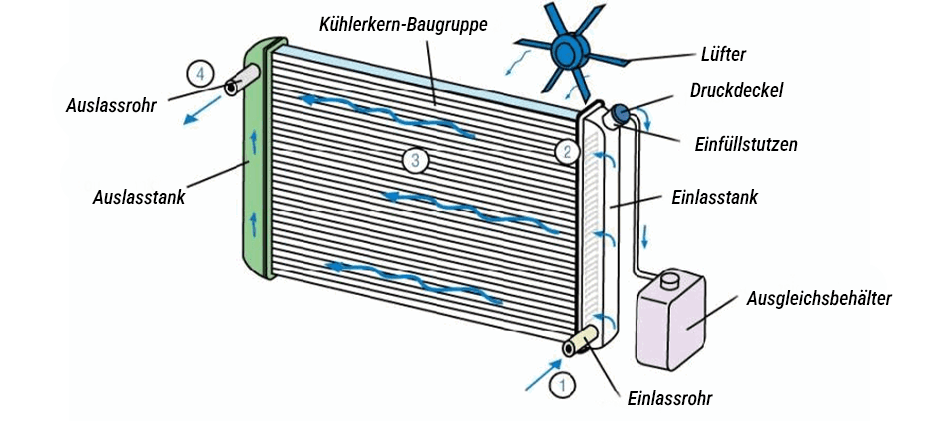

Wasserkühler
- Motor erzeugt Wärme: Die Verbrennung erzeugt hohe Temperaturen, die durch ein Kühlmittel (Wasser-Frostschutz-Gemisch) aufgenommen werden.
- Kühlmittel nimmt Hitze auf: Das heiße Kühlmittel wird durch den Motor gepumpt und absorbiert die Wärme.
- Thermostat öffnet sich: Wenn das Kühlmittel etwa 90–104 °C erreicht, öffnet sich das Thermostatventil.
- Heißes Kühlmittel fließt in den Wasserkühler: Das Kühlmittel gelangt in den Einlasstank des Wasserkühlers und fließt durch dünne Röhren im Kühlerkern.
- Wärmeaustausch: Die Lamellen auf den Röhren übertragen die Wärme an die vorbeiströmende Luft – durch Fahrtwind oder einen Ventilator.
- Gekühltes Kühlmittel kehrt zurück: Das abgekühlte Kühlmittel wird gesammelt und erneut in den Motor gepumpt – der Kreislauf beginnt von vorne.
3. Anwendung
- Wasserkühler: Jeder flüssigkeitsgekühlte Motor benötigt einen Wasserkühler, um die beim Betrieb entstehende Wärme abzuführen und die optimale Motortemperatur zu halten. Der Wasserkühler ist ein Grundbestandteil jedes wassergekühlten Motors.
- Ladeluftkühler: Ein Ladeluftkühler ist hingegen nur bei aufgeladenen Motoren erforderlich, also bei Fahrzeugen mit Turbo– oder Kompressorsystemen, da hier die Ansaugluft durch Verdichtung stark erhitzt wird.
Ein Bagger kann problemlos allein mit einem Wasserkühler betrieben werden. Ein Motor mit Ladeluftkühler benötigt jedoch zwingend auch einen Wasserkühler, da der Ladeluftkühler das Kühlsystem ergänzt, es aber nicht ersetzt.
4. Kostenvergleich: Wasserkühler vs. Ladeluftkühler bei Offroad-Maschinen
Wenn Sie Ersatzteile für das Kühlsystem Ihrer Offroad-Maschine planen, hängen die Kosten stark von Marke, Modell und Größe des Fahrzeugs ab. Es ist schwierig, pauschale Preise zu nennen, aber die folgenden Richtwerte können Ihnen bei der Budgetplanung helfen:
- Wasserkühler: Für viele gängige Baumaschinen wie Bagger oder Radlader liegen die Ersatzteilkosten für einen Wasserkühler zwischen ca. 700 € und über 1.700 €. Aftermarket-Teile für beliebte Modelle, z. B. von Case oder Caterpillar, liegen häufig im Bereich von 500 € bis 900 €. Hinzu kommen Einbaukosten, die je nach Komplexität mehrere Hundert Euro betragen können.
- Ladeluftkühler: Die Kosten für Ladeluftkühler beginnen in einem ähnlichen Bereich, können jedoch deutlich steigen. Ein Austausch-Ladeluftkühler für einen John Deere Kompakttraktor kostet etwa 600 €, während größere Modelle wie die 8000er-Serie oder Feldspritzen leicht über 2.300 € kosten können. Bei Hochleistungs- oder Spezialmaschinen (z. B. mit wassergekühlten Ladeluftkühlern) kann die Reparatur noch teurer werden. Inklusive Arbeitszeit kann ein Austausch schnell 1.100 € bis 1.500 € oder mehr kosten.
Zusammenfassung: Die Anschaffungskosten für Standard-Wasserkühler und Ladeluftkühler sind oft vergleichbar. Spezialisierte oder leistungsstarke Ladeluftkühler können jedoch deutlich teurer sein. Aufgrund der starken Preisunterschiede empfiehlt es sich, immer ein konkretes Angebot für Ihr spezifisches Fahrzeug einzuholen.
Welches Teil benötigen Sie?
Die Antwort hängt ganz vom Aufbau des Motors ab.
- Wenn Ihre Maschine mit einem älteren, saugmotorbetriebenen Motor ausgestattet ist, benötigen Sie lediglich einen Wasserkühler, um die Motorwärme zu regulieren.
- Wenn Ihre Maschine jedoch über einen turboaufgeladenen Dieselmotor verfügt, brauchen Sie beides: Einen Wasserkühler, um den Motor selbst zu kühlen, und einen Ladeluftkühler, um die verdichtete Ansaugluft herunterzukühlen.
Beide Komponenten arbeiten parallel, um unterschiedliche Wärmequellen zu regulieren. Sie können keines der beiden Bauteile durch das andere ersetzen – das Entfernen einer dieser Komponenten aus einem System, das sie benötigt, würde sofort zu Leistungsverlust und langfristig zu schwerwiegenden Motorschäden führen.
Wie treffen Sie die richtige Wahl?
Die eigentliche Entscheidung besteht nicht darin, sich zwischen einem Wasserkühler und einem Ladeluftkühler zu entscheiden, sondern die richtige Ausführung, Größe und Haltbarkeit für Ihre Maschine und deren Einsatzbedingungen auszuwählen. Die Anforderungen an Kühlsysteme im Offroad-Bereich sind deutlich höher als auf der Straße.
Ein kompakter Traktor für gelegentliche leichte Arbeiten hat völlig andere Kühlbedürfnisse als ein großer Bagger oder Muldenkipper, der unter hoher Dauerbelastung und bei hohen Umgebungstemperaturen arbeitet. Solche Heavy-Duty-Einsätze erfordern überdimensionierte, langlebige Wasserkühler und robuste Ladeluftkühler, die starken Vibrationen und ständiger Verschmutzung durch Staub und Schmutz standhalten können.
In jedem Fall gilt: Wenn Sie ein Kühlteil ersetzen müssen, zögern Sie nicht, sich an einen Ersatzteilexperten zu wenden. Er oder sie kann sicherstellen, dass Sie ein Teil erhalten, das Ihren Anforderungen entspricht und mindestens den Standards der Originalhersteller genügt – sowohl technisch als auch preislich. Zuverlässige Anbieter wie FridayParts unterstützen Sie dabei gerne. Kontaktieren Sie uns einfach bei Fragen!
Wenn Sie die unterschiedlichen Aufgaben verstehen, können Sie die brillante Technik, die Ihre Schwermaschinen auf der Baustelle kühl, leistungsstark und zuverlässig hält, besser warten, aufrüsten und schätzen.
Fazit
Sowohl der Wasserkühler als auch der Ladeluftkühler sind wichtige Kühlkomponenten, erfüllen jedoch unterschiedliche Funktionen. Der Wasserkühler schützt den Motor vor Hitze, während der Ladeluftkühler das volle Potenzial eines Turbosystems freisetzt. Damit Ihr Motor optimal läuft, müssen beide Systeme einwandfrei funktionieren.
Mit der Zeit können die Komponenten, die diese Systeme verbinden – insbesondere die Ladeluftschläuche und Kühlerschläuche – reißen, undicht werden oder ausfallen, was zu Leistungsverlust oder gefährlicher Überhitzung führen kann. Wenn ein Austausch erforderlich ist, ist die Wahl eines langlebigen, hochwertigen Teils unerlässlich. Wählen Sie zuverlässige Lieferanten wie FridayParts. Besuchen Sie FridayParts.com und entdecken Sie unser großes Angebot an hochwertigen Kühlern und Ladeluftkühlern!
