Ein Ladeluftkühler ist ein Wärmeaustauschgerät, das die vom Turbolader oder Kompressor verdichtete Luft abkühlt, bevor sie in den Motor gelangt. Die Abkühlung dieser Luft trägt dazu bei, die Motorleistung zu verbessern, Schäden durch Überhitzung zu verhindern und die Effizienz zu steigern. Dieser Leitfaden enthält alle wichtigen Informationen über Ladeluftkühler, einschließlich ihrer Funktionsweise, der verschiedenen Typen, Wartungstipps, Anwendungen und mehr.
Wichtige Punkte:
- Ein Ladeluftkühler kühlt die verdichtete Luft ab, bevor sie in den Motor gelangt.
- Er ist ein wesentlicher Bestandteil von leistungsstarken, aufgeladenen Motoren.
- Die zwei Haupttypen von Ladeluftkühlern sind Luft-zu-Luft und Luft-zu-Wasser.

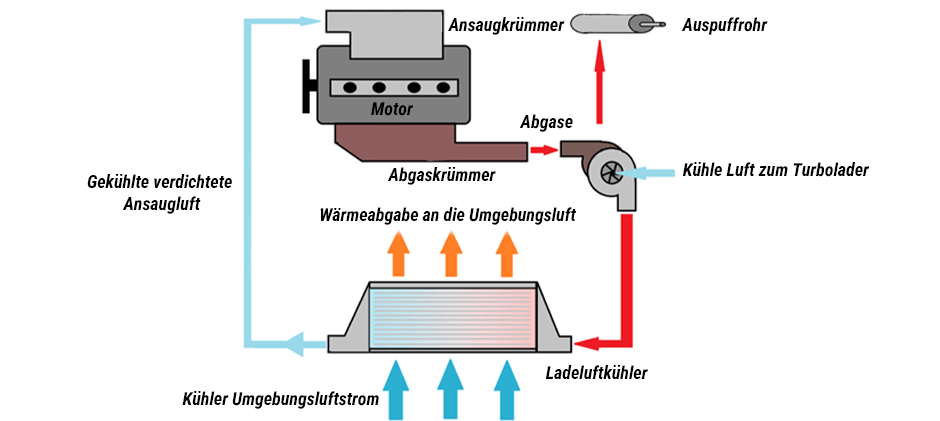

Wie funktioniert ein Ladeluftkühler?
Ein Ladeluftkühler reduziert die Temperatur der Ansaugluft, nachdem sie von einem Turbolader oder Kompressor verdichtet wurde.
Um zu verstehen, wie ein Ladeluftkühler arbeitet, müssen Sie zuerst wissen, was bei der Zwangsbeatmung passiert. Wenn ein Turbo oder Kompressor die Luft verdichtet, um mehr Luft in die Zylinder des Motors zu drücken, erwärmt sich die Luft erheblich und kann manchmal über 200 °C erreichen. Dies ist ein physikalisches Grundprinzip: verdichtete Luft wird heißer.
Heiße Luft ist weniger dicht, das heißt, sie enthält weniger Sauerstoffmoleküle pro Volumeneinheit. Da Sauerstoff für die Verbrennung unerlässlich ist, führt heiße Luft zu weniger effizientem Kraftstoffverbrennen und somit zu geringerer Leistung. Hier kommt der Ladeluftkühler ins Spiel.
Die heiße Luft strömt durch die Rohre und Kühlrippen des Ladeluftkühlers, die die Wärme an die Umgebungsluft abgeben. Während die Luft abkühlt, wird sie dichter und sauerstoffreicher. Diese Luft gelangt dann in den Motor, wodurch mehr Kraftstoff verbrannt werden kann und ein stärkerer, effizienterer Verbrennungsprozess entsteht.
Warum ist der Ladeluftkühler so wichtig?
Ein Ladeluftkühler ist für jeden modernen Motor mit Aufladung aus mehreren wichtigen Gründen unverzichtbar:
- Mehr Leistung und Drehmoment: Kühlere und dichtere Luft ermöglicht eine effizientere Verbrennung von Kraftstoff. Dies führt direkt zu einer deutlichen Steigerung von Leistung und Drehmoment.
- Verbesserte Motorzuverlässigkeit: Hohe Ansauglufttemperaturen können zu einem gefährlichen Zustand führen, dem sogenannten „Klopfen“ (auch Detonation genannt), der schwere Motorschäden verursachen kann. Ein Ladeluftkühler senkt die Temperatur und schützt den Motor, indem er die thermische Belastung kritischer Komponenten wie Kolben und Ventile reduziert – und somit die Lebensdauer des Motors verlängert.
- Bessere Kraftstoffeffizienz: Ein vollständigerer und effizienterer Verbrennungsprozess bedeutet, dass der Motor mehr Leistung aus der gleichen Kraftstoffmenge erzeugen kann. Dies kann zu einer verbesserten Kraftstoffökonomie führen.
- Konstante Leistung: Ein Ladeluftkühler trägt dazu bei, eine stabile Ansauglufttemperatur aufrechtzuerhalten, sodass der Motor auch bei hoher Belastung oder wechselnden Witterungsbedingungen zuverlässig und gleichmäßig arbeitet.

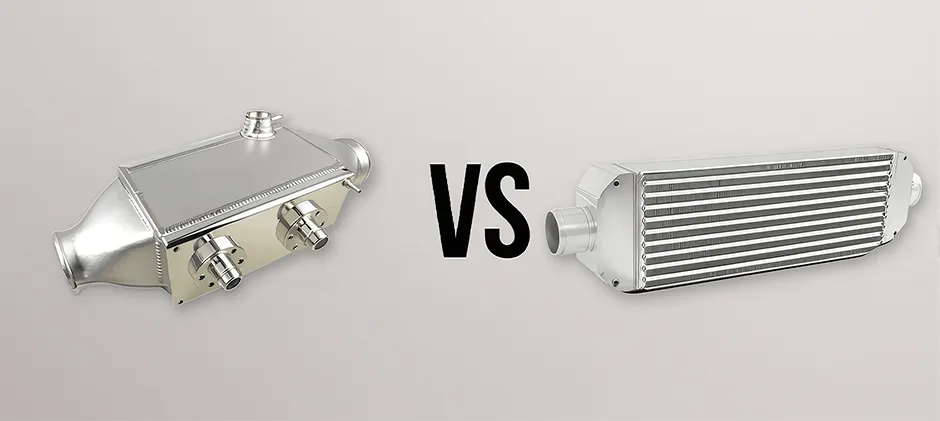

Arten von Ladeluftkühlern
Ladeluftkühler lassen sich in zwei Haupttypen unterteilen – Luft-zu-Luft und Luft-zu-Wasser –, je nachdem, wie die Wärme abgeführt wird.
1. Luft-zu-Luft-Ladeluftkühler
Dies ist der am häufigsten verwendete Typ von Ladeluftkühler. Dabei wird die heiße Ladeluft durch einen Kern aus Röhren und Lamellen geleitet, während die Außenluft, die durch die Bewegung der Maschine erzeugt wird, über die Lamellen strömt und so die Wärme abführt. Diese Kühler werden häufig an der Vorderseite von Offroad-Maschinen montiert, um einen maximalen Luftstrom zu gewährleisten, können aber auch oben auf dem Motor verbaut sein.
Vorteile:
- Einfache Bauweise: Ohne bewegliche Teile oder komplexe Leitungen sind diese Kühler besonders zuverlässig.
- Geringere Kosten: Durch ihr simples Design sind sie günstiger in Herstellung und Anschaffung.
- Leichtgewicht: Im Vergleich zu Luft-zu-Wasser-Systemen bringen sie weniger Gewicht mit sich.
- Wartungsarm: Aufgrund des einfachen Aufbaus ist kaum Wartung erforderlich.
Nachteile:
- Standortabhängigkeit: Die Effizienz hängt stark von der Positionierung und der Geschwindigkeit der Maschine ab. Frontmontierte Ladeluftkühler sind sehr effektiv, erfordern aber oft längere Ansaugwege, was zu einem leichten Anstieg des Turbolochs führen kann.
- Wärmeeinwirkung („Heat Soak“): Bei oben montierten Varianten kann es zu Wärmestau kommen, wenn die Hitze des Motors die Kühlleistung reduziert – insbesondere bei niedrigen Geschwindigkeiten oder im Stillstand.
Platzierung:
Die effektivste Position für einen Luft-zu-Luft-Ladeluftkühler ist an der Vorderseite der Maschine. Sollte diese Position im Layout nicht möglich sein, kann der Kühler auch auf dem Motor oder seitlich angebracht werden. In diesen Fällen sind zusätzliche Luftkanäle oder Lufthutzen erforderlich, um den Luftstrom zum Kühler zu leiten. Diese Varianten sind jedoch weniger effizient, da der Luftstrom geringer ist. Dadurch kann der Ladeluftkühler besonders bei stehendem Fahrzeug oder niedriger Geschwindigkeit stärker durch Motorwärme belastet werden.
2. Luft-zu-Wasser-Ladeluftkühler
Ein Luft-zu-Wasser-Ladeluftkühler verwendet eine Flüssigkeit (Kühlmittel), um die Ladeluft abzukühlen. Das System besteht aus einer kompakten Kühleinheit, einem separaten Kühler zur Kühlung der Flüssigkeit, einer Pumpe und den entsprechenden Leitungen. Die Ladeluft erwärmt das Kühlmittel, das anschließend zum Kühler gepumpt wird, wo es die Wärme an die Umgebung abgibt.
Vorteile:
- Höhere Kühlleistung: Wasser hat eine deutlich höhere Wärmeleitfähigkeit als Luft, was stabile und gleichmäßige Ansaugtemperaturen ermöglicht.
- Flexible Platzierung: Da das Kühlmodul keinen direkten Luftstrom benötigt, kann es flexibel im Motorraum verbaut werden. Dies erlaubt kürzere Ansaugwege und reduziert das Turboloch.
- Konstante Leistung: Die Kühlleistung ist weniger abhängig von der Fahrzeuggeschwindigkeit. Auch im Stand bleibt die Temperatur niedrig – dank Pumpe und integriertem Lüfter.
Nachteile:
- Komplexität und Kosten: Das System ist technisch aufwendiger, da es eine Pumpe, einen Kühler und Kühlmittelleitungen erfordert. Dadurch wird es schwerer und teurer.
- Mehr potenzielle Fehlerquellen: Die zusätzlichen Bauteile erhöhen das Risiko für Undichtigkeiten oder Ausfälle.
Platzierung:
Ein Luft-zu-Wasser-Ladeluftkühler kann an nahezu jeder Stelle im Motorraum montiert werden, solange der zugehörige Kühler an einer Stelle mit guter Luftzufuhr sitzt – oder mit einem elektrischen Lüfter (Thermolüfter) ausgestattet ist.
Wie beeinflusst die Größe des Ladeluftkühlers die Leistung?
Die Größe eines Ladeluftkühlers hat Auswirkungen auf die Kühleffizienz, den Druckabfall und das Ansprechverhalten. Ein größerer Ladeluftkühler verfügt über eine größere Oberfläche und kann die Luft effizienter kühlen. Gleichzeitig kann dies jedoch auch negative Effekte mit sich bringen. Ein sehr großer Kühlkern kann einen erheblichen Druckabfall verursachen, da die Luft einen längeren Weg zurücklegt. Zudem erhöht sich durch das größere Innenvolumen die sogenannte Turboverzögerung, was das Ansprechverhalten des Motors verschlechtern kann. Es ist daher ratsam, einen Ladeluftkühler zu wählen, der groß genug ist, um den Ladedruck und den Einsatzzweck des Motors zu unterstützen – aber nicht so groß, dass er die Leistung beeinträchtigt.
Die Zukunft der Ladeluftkühler-Technologie
Moderne Ladeluftkühler sind heute leistungsfähiger und robuster als je zuvor. Neue Entwicklungen umfassen unter anderem verbesserte Kühlkern-Designs, in das Ansaugsystem integrierte Ladeluftkühler sowie Systeme, die feinen Wassernebel versprühen, um Hitze augenblicklich abzuführen.
In Zukunft werden neue Materialien und Fertigungstechnologien die Ladeluftkühler weiter verbessern. Die Bauteile werden leichter und kompakter – und die Technologie wird sich weiterentwickeln, um mit neuen Maschinentypen kompatibel zu sein.
Anzeichen für einen defekten Ladeluftkühler
Folgende Symptome können auf Probleme mit dem Ladeluftkühler hinweisen:
Schwarzer Rauch aus dem Auspuff
Entsteht durch die Verbrennung von überschüssigem, unverbranntem Kraftstoff, wenn der Motor zu fett läuft.
Verzögerte Beschleunigung
Eine spürbare Verzögerung im Ansprechverhalten kann auf ein kleines Leck im Ladesystem hinweisen.
Ungewöhnliches Pfeifen vom Turbolader
Ein deutlich hörbares Pfeifen kann darauf hindeuten, dass der Turbolader stärker arbeitet, um einen Druckverlust auszugleichen.
Aktivierung des „Notlaufprogramms“
Die Motorsteuerung kann Leistung und Drehzahl begrenzen, was das Fahren erschwert. Dies ist eine Schutzreaktion auf einen größeren Ladedruckverlust.
Motorüberhitzung und Klopfen
Besonders bei verstopften Luft-zu-Wasser-Ladeluftkühlern kann es durch unzureichende Kühlung der Ansaugluft zu einer Überhitzung kommen – im schlimmsten Fall auch zu Motorklopfen.
Was passiert, wenn der Ladeluftkühler versagt?
Wenn ein Ladeluftkühler ausfällt, kann dies erhebliche Folgen für das System Ihrer Maschine haben:
Gestörtes Luft-Kraftstoff-Verhältnis
Ein Leck verhindert, dass die richtige Menge verdichteter Luft den Motor erreicht. Das Luft-Kraftstoff-Gemisch wird dadurch entweder zu fett oder zu mager.
Verringerte Leistung und höherer Verbrauch
Eine ineffiziente Verbrennung senkt die Maschinenleistung und erhöht den Kraftstoffverbrauch.
Erhöhte Drehzahl des Turboladers
Um den Druckverlust zu kompensieren, arbeitet der Turbolader mit erhöhter Drehzahl. Dennoch erreicht weniger Ladedruck den Motor als vorgesehen.
Höhere Ansauglufttemperaturen
Bei einem verstopften Luft-zu-Wasser-Kühler sinkt die Kühlleistung – heiße Luft gelangt in den Motor, was die Effizienz reduziert.
Damit Ihr Ladeluftkühler stets in optimalem Zustand bleibt, beachten Sie bitte die folgenden Wartungstipps.
Wartungstipps für Ladeluftkühler in Offroad-Maschinen
Es ist empfehlenswert, den Ladeluftkühler mindestens einmal jährlich, alle 250 Betriebsstunden oder im Rahmen eines regelmäßigen Filterwechsels zu prüfen und gegebenenfalls zu reinigen – je nachdem, wie Ihr Wartungsplan gestaltet ist. Wenn Sie einen Leistungsabfall, übermäßige Abgasentwicklung oder einen Betrieb in staubiger bzw. verschmutzter Umgebung feststellen, sollten Sie den Ladeluftkühler häufiger reinigen.
Um die Lebensdauer Ihres Ladeluftkühlers zu verlängern, empfehlen wir die folgenden Maßnahmen:
Regelmäßige Reinigung
Reinigen Sie die Außenseite des Ladeluftkühlers mit einer Bürste oder Druckluft, um Staub, Schlamm oder andere Verunreinigungen zu entfernen.
Überprüfung des Turboladers
Mit der Zeit kann der Turbolader geringe Mengen an Öl in den Ladeluftkühler leiten. Dieses Öl beeinträchtigt die Kühlleistung. In solchen Fällen sollte der Ladeluftkühler professionell gereinigt werden. Bei gravierenderen Problemen ist ein Austausch des Turboladers in Erwägung zu ziehen.
Leistungsüberwachung
Ein spürbarer Leistungsverlust des Motors, erhöhter Kraftstoffverbrauch oder übermäßiger Abgasrauch können auf einen Defekt am Ladeluftkühler hinweisen. Deshalb ist eine regelmäßige Überprüfung des Systems sehr wichtig.
Fachmännische Kontrolle
Um eine optimale Leistung sicherzustellen und mögliche Probleme frühzeitig zu erkennen, sollte mindestens einmal jährlich – oder bei Anzeichen von Leistungseinbußen – eine Inspektion durch eine Fachwerkstatt erfolgen.
Anwendungsbereiche von Ladeluftkühlern
- Hochleistungsfahrzeuge und Pkw
- Nutzfahrzeuge und leichte Lkw
- Schwerlast-Dieselmotoren in Bau- und Landmaschinen
- Schiffsmotoren
- Stationäre Industrieanlagen und Luftkompressoren
Fazit
Wenn Sie wissen, was ein Ladeluftkühler ist, wie er funktioniert, welche Varianten es gibt, welche Symptome auf einen Defekt hinweisen und wie Sie ihn richtig warten, dann verstehen Sie seine Bedeutung für moderne Maschinen deutlich besser. Egal ob Sie einen Fuhrpark mit schweren Geräten betreuen oder die Leistung eines Fahrzeugs optimieren möchten – ein gut gewarteter Ladeluftkühler ist entscheidend für die Effizienz und Lebensdauer Ihres Motors. Wenn Sie einen hochwertigen Ersatz-Ladeluftkühler oder andere passende Komponenten benötigen, bietet FridayParts.com eine große Auswahl an langlebigen und zuverlässigen Ersatzteilen – für optimale Motorleistung.
