Ein abgenutzter oder gerissener Mähwerksriemen kann dazu führen, dass Ihr Rasen ungleichmäßig aussieht – oder dass Ihr Kubota Mäher überhaupt nicht mehr mäht. In diesem Leitfaden finden Sie Kubota Mähwerk-Riemenpläne für 42-, 48-, 54- und 60-Zoll-Mähwerke sowie einfache Schritte, mit denen Sie erkennen können, wann der Riemen ausgetauscht werden muss und wie Sie einen neuen Riemen richtig montieren.

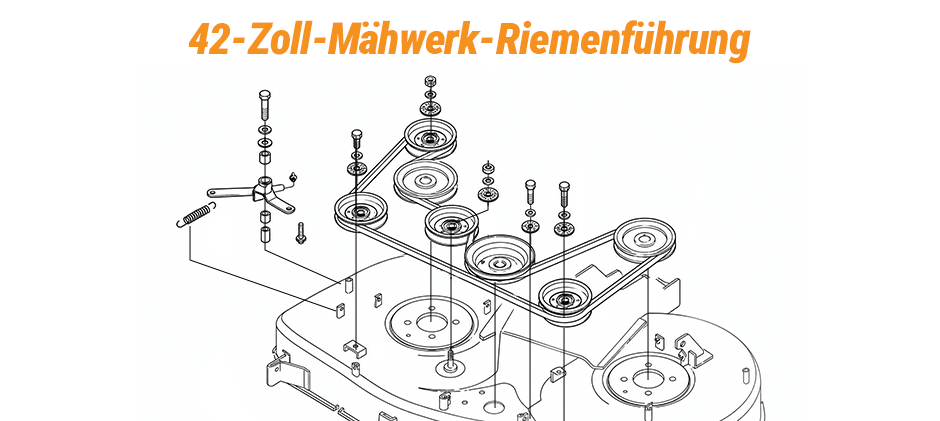

42 Zoll Kubota Mähwerk-Riemenplan
Für viele Hausbesitzer und professionelle Anwender ist das 42-Zoll-Mähwerk ein vielseitiges und zuverlässiges Arbeitstier. Das Riemensystem wurde für eine effiziente Leistung entwickelt, verfügt jedoch über mehrere wichtige Komponenten, die korrekt montiert werden müssen. Sehen wir uns den Riemenplan an.
Wie im Diagramm zu sehen ist, verläuft der Riemen um die beiden äußeren Messerspindeln und wird durch eine Reihe von Umlenkrollen geführt. Der entscheidende Bestandteil dieses Systems ist die Spannvorrichtung, einschließlich der Feder und des Spannarms. Diese Baugruppe sorgt dafür, dass der Riemen immer mit dem richtigen Druck gespannt bleibt. Ist der Riemen zu locker, kann er durchrutschen und die Messer nicht richtig antreiben. Ist er hingegen zu straff gespannt, werden die Lager der Messerspindeln übermäßig belastet. Beim Auflegen des neuen Riemens sollten Sie immer darauf achten, dass er sicher in der V-Nut jeder Riemenscheibe sitzt.

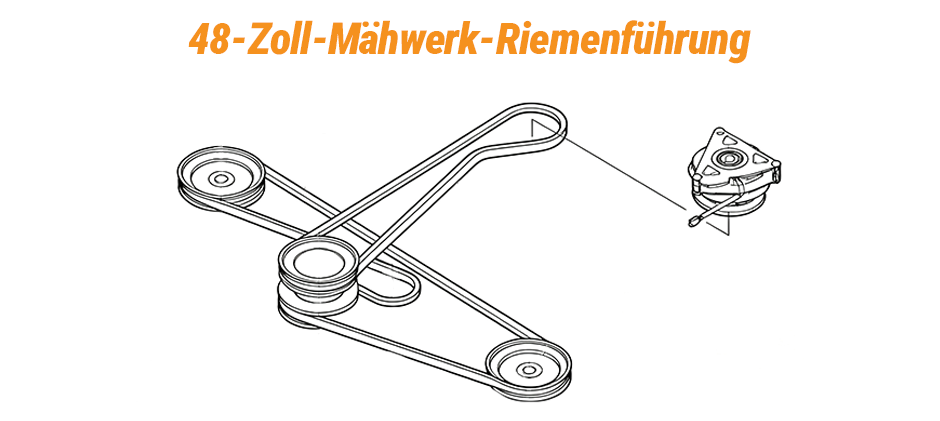

Kubota 48 Mähwerk-Teilediagramm
Beim Wechsel zum 48-Zoll-Mähwerk wird das System etwas komplexer. Dieses Diagramm bietet eine Explosionsdarstellung, die besonders hilfreich ist, um zu verstehen, wie alle Komponenten zusammenarbeiten – nicht nur der Riemen selbst.
Dieses Kubota 48 Mähwerk-Teilediagramm zeigt den Hauptantriebsriemen, der die Messerspindeln miteinander verbindet. Beachten Sie die Umlenkrolle, die am Spannarm montiert ist. Diese Rolle bewegt sich, um die Riemenspannung zu erhöhen oder zu lösen. Beim Wechsel des Riemens ist dies die Komponente, die Sie verstellen müssen. Das Diagramm zeigt außerdem jede Mutter, jeden Bolzen und jede Unterlegscheibe im Detail. Dies ist besonders wichtig, wenn Sie mehr als nur den Riemen austauschen müssen – beispielsweise eine verschlissene Umlenkrolle oder eine schwächer gewordene Spannfeder. Diese Teile gehören zu den häufigsten Fehlerquellen, die Riemenprobleme verursachen können.
Ein reibungsloser Übergang von einer Wartungsaufgabe zur nächsten ist entscheidend. Bevor Sie überhaupt einen neuen Riemen bestellen, müssen Sie sicher wissen, ob ein Austausch tatsächlich notwendig ist.

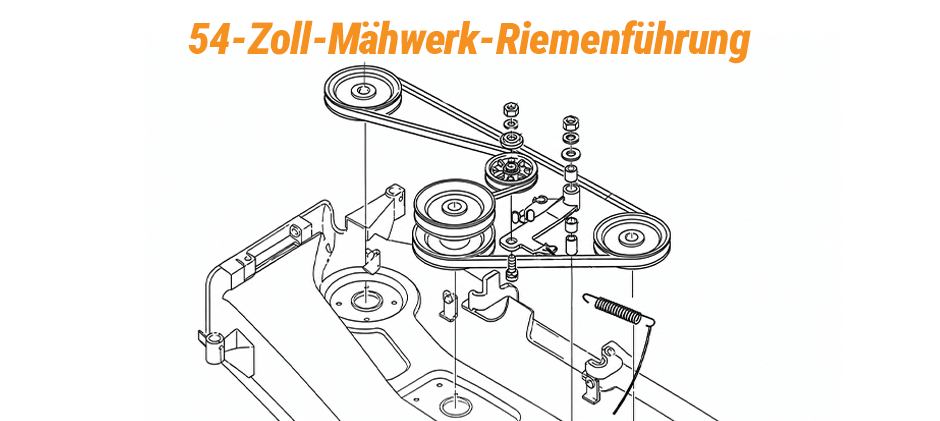

Kubota 54 Zoll Mähwerk-Riemenplan
Dieses Diagramm zeigt die genaue Führung des langen Serpentinenriemens. Er verläuft um die drei großen Riemenscheiben, die oben auf jeder Messerspindel montiert sind. Diese Riemenführung überträgt die Leistung auf alle drei Messer, sodass sie gleichzeitig drehen und einen gleichmäßigen, sauberen Schnitt ermöglichen.
Die federbelastete Spannvorrichtung spielt eine wichtige Rolle für einen zuverlässigen Betrieb und eine längere Lebensdauer des Riemens. Sie hält automatisch eine konstante Spannung auf dem Riemen. Sie gleicht die normale Dehnung und den Verschleiß aus, die während der Nutzung des Riemens auftreten. Die richtige Riemenspannung verhindert ein Durchrutschen des Riemens auf den Riemenscheiben. Wenn der Riemen rutscht, entstehen ungleichmäßige Schnittergebnisse, übermäßige Hitzeentwicklung sowie ein schneller Verschleiß von Riemen und Riemenscheiben.

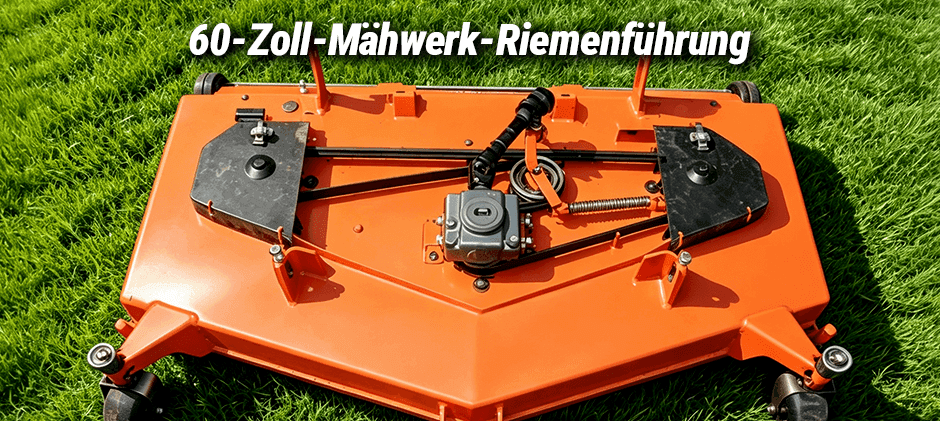

60 Zoll Kubota Mähwerk-Riemenplan
Das 60-Zoll-Mähwerk wurde für eine größere Schnittbreite und den professionellen Einsatz entwickelt. Es verwendet ein robustes Hochleistungs-Riemensystem mit mehreren Riemenscheiben, um eine gleichmäßige Kraftübertragung auf alle drei Messer sicherzustellen.
Achten Sie genau darauf, wie der Riemen um die Umlenkrollen geführt wird. Einige Rollen drücken gegen die flache Rückseite des Riemens, während andere die V-Nut-Seite des Riemens greifen. Viele Anwender führen den Riemen falsch, wodurch er schnell von den Riemenscheiben abrutscht oder beschädigt wird. Vergleichen Sie die Montage immer mit dem Diagramm, bevor Sie den Riemen vollständig spannen.
Wann sollte ein Mähwerksriemen ausgetauscht werden?
Mähwerksriemen reißen nicht einfach plötzlich ohne Vorwarnung. Sie zeigen immer Anzeichen, bevor sie vollständig verschlissen sind. Wenn diese Warnzeichen ignoriert werden, kann Ihr Mäher mitten während der Arbeit ausfallen. Darauf sollten Sie achten:
- Risse und Ausfransungen: Überprüfen Sie Ihren Riemen regelmäßig, besonders die V-Nut-Seite. Tiefe Risse, ausgefranste Kanten oder sichtbare innere Zugstränge bedeuten, dass der Riemen verschlissen und geschwächt ist.
- Glänzende, verhärtete Oberfläche: Wenn die Seiten des Riemens glänzend aussehen oder sich hart anfühlen, ist die Oberfläche verglast. Dies entsteht durch Hitzeentwicklung und dauerhaftes Durchrutschen. Ein verglaster Riemen kann die Riemenscheiben nicht mehr richtig greifen, wodurch sich die Messer langsamer drehen und ein ungleichmäßiger, streifiger Rasenschnitt entsteht.
- Keine Kraftübertragung zum Mähwerk: Wenn Sie die Messer einschalten und der Motor normal läuft, aber die Messer sich nur langsam oder überhaupt nicht drehen, rutscht der Riemen entweder stark durch oder ist bereits beschädigt.
- Ungewöhnliche Geräusche: Ein verschlissener Riemen erzeugt häufig ein Quietschen oder Zwitschern, wenn er auf den Riemenscheiben durchrutscht. Ein schlagendes Geräusch deutet normalerweise darauf hin, dass der Riemen zu locker ist und gegen das Mähwerkgehäuse schlägt.
- Zu geringe Riemenspannung: Wenn Sie den Riemen an seiner längsten freien Stelle zwischen den Riemenscheiben mehr als etwa 1,3 cm (½ Zoll) herunterdrücken können, ist er zu locker. Riemen dehnen sich mit der Zeit, und die Spannvorrichtung kann die zusätzliche Länge irgendwann nicht mehr ausgleichen.
Wie werden die Antriebsriemen ausgetauscht?
Der Austausch des Kubota Mähwerkriemens klingt zunächst kompliziert, ist aber mit diesen Schritten sehr einfach. Diese Anleitung funktioniert für die meisten Kubota-Traktormodelle.
- Zuerst für Sicherheit sorgen: Parken Sie Ihren Traktor auf einer ebenen Fläche. Schalten Sie den Motor aus, ziehen Sie den Schlüssel ab und aktivieren Sie die Feststellbremse. Um ein unbeabsichtigtes Starten zu verhindern, trennen Sie sicherheitshalber das Minuskabel der Batterie.
- Mähwerk absenken und entfernen: Senken Sie das Mähwerk auf die niedrigste Höhe ab. Dadurch wird die Spannung auf dem Zapfwellenriemen (PTO-Riemen) reduziert. Befolgen Sie die Anleitung in Ihrem Handbuch, um die Verbindungselemente des Mähwerks zu lösen und die Sicherungsstifte zu entfernen. Schieben Sie anschließend das komplette Mähwerk unter dem Traktor heraus, damit Sie ausreichend Arbeitsraum haben.
- Riemenspannung lösen: Suchen Sie die federbelastete Spannrolle. Verwenden Sie einen Schraubenschlüssel oder eine Ratsche, um die Spannrolle zu drehen und die Riemenspannung zu lösen. Viele Kubota-Modelle verfügen über eine Arretierungsöffnung – stecken Sie einen Stift hinein, um die Spannvorrichtung in geöffneter Position zu halten, sodass Sie beide Hände frei haben.
- Alten Riemen entfernen: Sobald die Spannung gelöst ist, ziehen Sie den alten Riemen von allen Riemenscheiben ab. Achten Sie darauf, den Riemenverlauf zu notieren oder schnell ein Foto davon zu machen. Möglicherweise müssen Sie den Riemen um die Messerschutzvorrichtungen herumführen, um ihn vollständig entfernen zu können.
- Neuen Riemen montieren: Verwenden Sie Ihr Foto und den Riemenplan, um den neuen Riemen korrekt zu verlegen. Beginnen Sie mit der am schwersten erreichbaren Riemenscheibe. Achten Sie darauf, dass die V-Seite des Riemens in den gerillten Riemenscheiben sitzt und die flache Seite an den flachen Umlenkrollen anliegt. Überprüfen Sie doppelt, dass der Riemen vollständig auf jeder Riemenscheibe sitzt.
- Spannung zurücksetzen und prüfen: Lassen Sie den Spannarm langsam zurückspringen – die Feder stellt automatisch die richtige Riemenspannung ein. Drehen Sie die Messer mehrmals von Hand, um sicherzustellen, dass der Riemen gleichmäßig läuft, nicht blockiert und nicht von den Riemenscheiben abspringt.
- Mähwerk wieder montieren: Schieben Sie das Mähwerk wieder unter den Traktor, montieren Sie alle Stifte und Sicherungen erneut, schließen Sie die Batterie wieder an und führen Sie anschließend einen Testlauf durch.
Zusammenfassung
Wenn Sie den richtigen Riemenverlauf erkennen und die Anzeichen eines verschlissenen Riemens kennen, können Sie den Austausch sicher und zuverlässig durchführen. Dies sorgt nicht nur für einen perfekten Rasenschnitt, sondern verlängert auch die Lebensdauer der Komponenten Ihres Mähers. Für zuverlässige, hochwertige Aftermarket-Mähwerksriemen und Riemenscheiben mit hervorragender Leistung zu einem attraktiven Preis besuchen Sie die umfangreiche Produktauswahl von FridayParts.
