Ein verschlissener oder gerissener Mähwerkriemen kann zu einem ungleichmäßig geschnittenen Rasen führen – oder dafür sorgen, dass Ihr Kubota-Mäher gar nicht mehr mäht. In diesem Leitfaden finden Sie Kubota-Mähwerk-Riemenpläne für 42-, 48-, 54- und 60-Zoll-Mähwerke sowie einfache Schritte, mit denen Sie erkennen, wann der Riemen gewechselt werden sollte und wie Sie einen neuen Riemen richtig montieren.

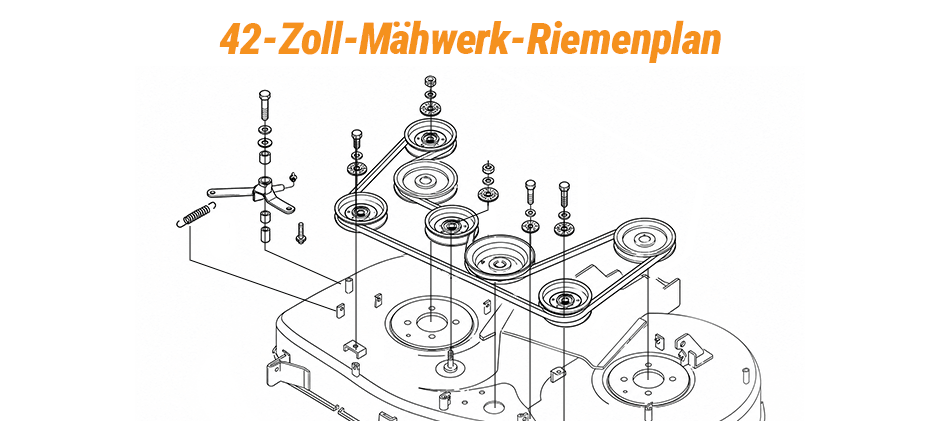

Kubota Mähwerk-Riemenplan für 42 Zoll
Das 42-Zoll-Mähwerk ist für viele Privatanwender und Profis ein vielseitiger und zuverlässiger Helfer. Das Riemensystem ist auf einen effizienten Betrieb ausgelegt, besteht aber aus mehreren wichtigen Komponenten, die korrekt montiert sein müssen. Werfen wir einen Blick auf den Riemenplan.
Wie Sie im Diagramm sehen können, verläuft der Riemen um die beiden äußeren Messerspindeln und wird über mehrere Umlenkrollen geführt. Entscheidend für das System ist die Spannvorrichtung mit Feder und Spannarm. Sie sorgt dafür, dass der Riemen mit dem richtigen Druck gespannt bleibt. Ist der Riemen zu locker, kann er durchrutschen und die Messer nicht richtig antreiben. Ist er zu straff, werden die Spindellager unnötig belastet. Achten Sie beim Auflegen des neuen Riemens darauf, dass er sicher in der V-Nut jeder Riemenscheibe sitzt.

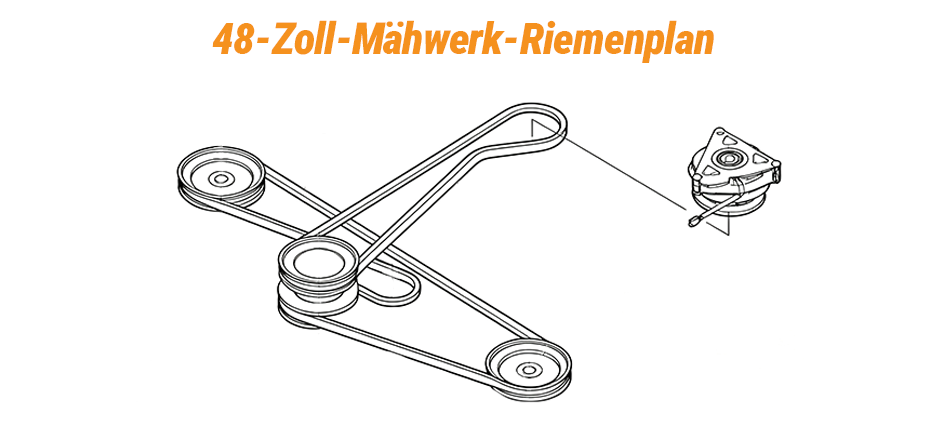

Kubota 48-Zoll-Mähwerk-Teileplan
Beim 48-Zoll-Mähwerk wird das System etwas komplexer. Dieses Diagramm zeigt eine Explosionsansicht und hilft dabei, das Zusammenspiel der einzelnen Komponenten besser zu verstehen – nicht nur den Verlauf des Riemens.
Dieser Kubota-Teileplan für das 48-Zoll-Mähwerk zeigt den Hauptantriebsriemen, der die Messerspindeln miteinander verbindet. Beachten Sie die Umlenkrolle am Spannarm. Sie bewegt sich, um die Riemenspannung zu erhöhen oder zu lösen. Beim Riemenwechsel ist dies das Bauteil, das Sie bewegen müssen. Der Plan zeigt außerdem alle Muttern, Schrauben und Unterlegscheiben im Detail. Das ist besonders hilfreich, wenn Sie nicht nur den Riemen, sondern auch andere verschlissene Teile ersetzen müssen, etwa eine abgenutzte Umlenkrolle oder eine ausgeleierte Spannfeder. Solche Komponenten gehören zu den häufigen Ursachen für Probleme mit dem Riemen.
Bei der Wartung ist es wichtig, Schritt für Schritt vorzugehen. Bevor Sie einen neuen Riemen bestellen, sollten Sie zunächst prüfen, ob ein Austausch tatsächlich nötig ist. Schauen wir uns die typischen Anzeichen dafür an.

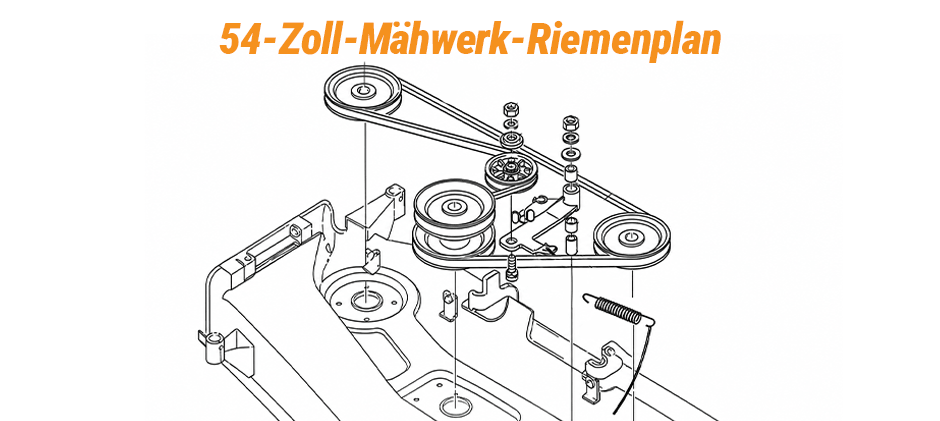

Kubota Mähwerk-Riemenplan für 54 Zoll
Dieses Diagramm zeigt den genauen Verlauf des langen Riemens. Er läuft um die drei großen Riemenscheiben, die oben auf den einzelnen Messerspindeln sitzen. Über diesen Verlauf wird die Kraft auf alle drei Messer übertragen, sodass sie gleichmäßig zusammenarbeiten und für einen sauberen, gleichmäßigen Schnitt sorgen.
Die federbelastete Spannvorrichtung spielt eine wichtige Rolle für einen zuverlässigen Betrieb und eine längere Lebensdauer des Riemens. Sie hält den Riemen automatisch auf konstanter Spannung und gleicht die normale Dehnung und Abnutzung im Laufe der Zeit aus. Die richtige Spannung verhindert, dass der Riemen auf den Riemenscheiben durchrutscht. Kommt es dennoch zum Durchrutschen, kann dies zu einem ungleichmäßigen Schnitt, übermäßiger Hitze und einem schnellen Verschleiß von Riemen und Riemenscheiben führen.

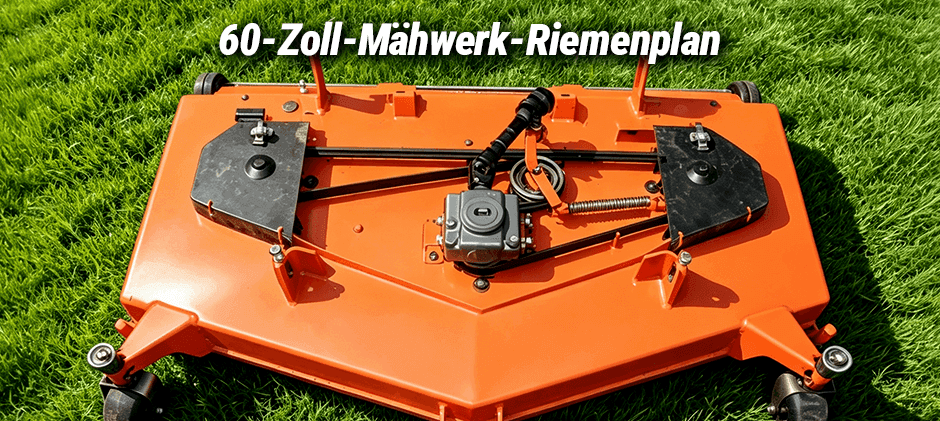

Kubota 60-Zoll-Mähwerk-Riemenplan
Das 60-Zoll-Mähwerk ist für eine größere Schnittbreite und den gewerblichen Einsatz ausgelegt. Es verfügt über ein robustes Riemensystem mit mehreren Riemenscheiben, das eine gleichmäßige Kraftübertragung auf alle drei Messer gewährleistet
Dieses Diagramm markiert den Riemenverlauf in Rot. Achten Sie genau darauf, wie der Riemen um die Umlenkrollen geführt wird. Einige Rollen liegen an der flachen Rückseite des Riemens an, während andere in die V-Nut-Seite greifen. Wird der Riemen falsch aufgelegt, kann er schnell abrutschen oder reißen. Vergleichen Sie die Montage daher immer mit dem Diagramm, bevor Sie den Riemen spannen.
Wann sollte ein Mähwerkriemen gewechselt werden?
Mähwerkriemen reißen nicht einfach ohne Vorwarnung. Meist zeigen sie vorher deutliche Verschleißzeichen. Werden diese ignoriert, kann der Mäher mitten beim Mähen ausfallen. Achten Sie auf folgende Anzeichen:
- Risse und Ausfransungen: Kontrollieren Sie den Riemen regelmäßig, besonders die Seite mit der V-Nut. Tiefe Risse, ausgefranste Kanten oder sichtbare innere Fasern zeigen, dass der Riemen verschlissen und geschwächt ist.
- Glänzende, verhärtete Oberfläche: Wirken die Seiten des Riemens glänzend oder fühlen sie sich hart an, ist die Oberfläche durch Hitze und ständiges Durchrutschen verhärtet. Ein solcher Riemen greift nicht mehr richtig an den Riemenscheiben, wodurch die Messer langsamer laufen und der Rasen ungleichmäßig geschnitten wird.
- Keine Kraftübertragung auf das Mähwerk: Wenn Sie die Messer einschalten und der Motor normal läuft, die Messer sich aber nur langsam oder gar nicht drehen, rutscht der Riemen wahrscheinlich stark durch oder ist bereits beschädigt.
- Ungewöhnliche Geräusche: Ein verschlissener Riemen kann beim Durchrutschen auf den Riemenscheiben quietschen oder zwitschern. Ein schlagendes Geräusch deutet meist darauf hin, dass der Riemen zu locker ist und gegen das Mähwerkgehäuse schlägt.
- Zu geringe Riemenspannung: Wenn sich der Riemen an seiner längsten freien Strecke zwischen den Riemenscheiben mehr als etwa 1,3 cm nach unten drücken lässt, ist er zu locker. Mit der Zeit dehnen sich Riemen, sodass der Spanner das zusätzliche Spiel irgendwann nicht mehr ausgleichen kann.
Wie wechselt man den Mähwerkriemen?
Der Wechsel des Mähwerkriemens bei einem Kubota-Mäher klingt zunächst kompliziert. Mit den folgenden Schritten ist er jedoch meist schnell erledigt. Diese Anleitung eignet sich für die meisten Kubota-Traktormodelle.
- Sicherheit geht vor: Stellen Sie den Traktor auf einer ebenen Fläche ab. Schalten Sie den Motor aus, ziehen Sie den Schlüssel ab und betätigen Sie die Feststellbremse. Um ein versehentliches Starten zu verhindern, klemmen Sie zusätzlich das Minuskabel der Batterie ab.
- Mähwerk absenken und ausbauen: Senken Sie das Mähwerk auf die niedrigste Position ab. Dadurch wird die Spannung am PTO-Riemen reduziert. Lösen Sie gemäß der Betriebsanleitung die Befestigungsbolzen und Sicherungsclips des Mähwerks und schieben Sie das komplette Mähwerk unter dem Traktor hervor. So haben Sie ausreichend Platz zum Arbeiten.
- Riemenspannung lösen: Suchen Sie die federbelastete Spannrolle. Drehen Sie sie mit einem Schraubenschlüssel oder Steckschlüssel, um die Riemenspannung zu lösen. Viele Kubota-Modelle verfügen über eine Arretierbohrung. Stecken Sie einen passenden Stift hinein, um die Spannrolle in dieser Position zu halten und beide Hände frei zu haben.
- Alten Riemen abnehmen: Sobald die Spannung gelöst ist, nehmen Sie den alten Riemen von allen Riemenscheiben ab. Merken Sie sich den Riemenverlauf oder machen Sie kurz ein Foto davon. Je nach Modell müssen Sie den Riemen möglicherweise um die Messerschutzvorrichtungen herumführen, um ihn vollständig zu entfernen.
- Neuen Riemen auflegen: Verwenden Sie Ihr Foto und den Riemenplan, um den neuen Riemen richtig zu verlegen. Beginnen Sie mit der am schwersten zugänglichen Riemenscheibe. Die V-Seite des Riemens muss in den gerillten Riemenscheiben sitzen, während die flache Seite an den glatten Umlenkrollen anliegt. Prüfen Sie anschließend, ob der Riemen auf jeder Riemenscheibe korrekt sitzt.
- Spannung wiederherstellen und prüfen: Lassen Sie den Spannarm langsam zurückfedern. Die Feder stellt die richtige Riemenspannung automatisch her. Drehen Sie die Messer anschließend einige Male von Hand und prüfen Sie, ob der Riemen gleichmäßig läuft, nicht klemmt und nicht abspringt.
- Mähwerk wieder montieren: Schieben Sie das Mähwerk zurück unter den Traktor und bringen Sie alle Bolzen und Sicherungsclips wieder an. Schließen Sie die Batterie wieder an. Danach ist der Mäher bereit für einen kurzen Funktionstest.
Fazit
Wenn Sie den richtigen Riemenverlauf kennen und die Anzeichen für einen verschlissenen Riemen erkennen, können Sie den Riemen sicher und ohne großen Aufwand wechseln. Das sorgt nicht nur für ein sauberes Schnittbild, sondern trägt auch dazu bei, die Lebensdauer der Komponenten Ihres Mähers zu verlängern.
