Der Fehler „Fuel Level Sensor A Circuit High“ bezieht sich auf den Stromkreis des Kraftstoffstandssensors. Wenn die Signalspannung des Sensors über dem normalen Betriebsbereich liegt, speichert das Steuergerät der Maschine (ECM/ECU oder Maschinensteuerung) diesen Fehler. Es handelt sich um einen häufigen elektrischen Stromkreisfehler mit gleicher diagnostischer Bedeutung bei unterschiedlichen Marken und Modellen von Baumaschinen.

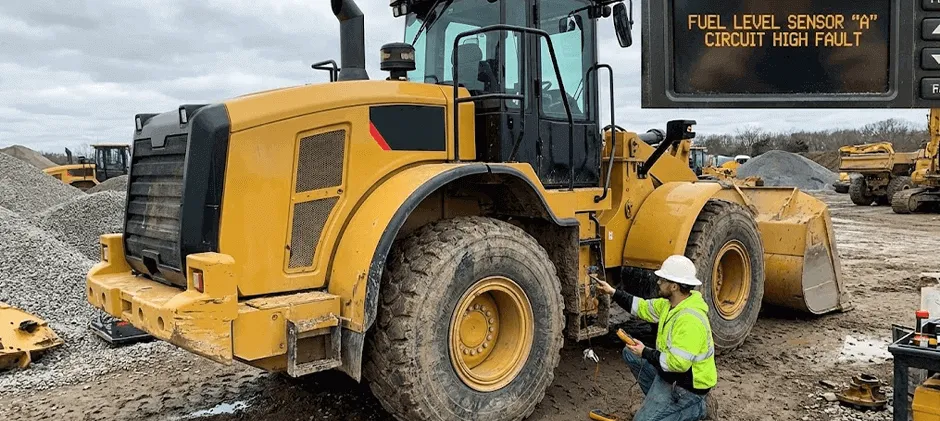

Was bedeutet „Kraftstoffstandsensor Stromkreis hoch“?
Einfach gesagt bedeutet dieser Fehler, dass das Steuergerät ein zu hohes Spannungssignal vom Kraftstoffstandsensor erhält. In modernen Baumaschinen überwacht die ECU kontinuierlich die Spannung des Kraftstoffstandssensors. Unterschiedliche Füllstände erzeugen unterschiedliche Spannungswerte. Liegt das Signal über dem normalen Bereich, wird ein „Stromkreis hoch“-Fehler gespeichert.
Die meisten Systeme arbeiten mit einem 5-Volt-Referenzsignal. Erkennt die ECU über einen bestimmten Zeitraum eine Spannung nahe oder bei 5 V, wird dies als unnormal eingestuft und ein Fehlercode gesetzt.
Viele gehen davon aus, dass der Sensor defekt ist. In der Praxis liegt die Ursache jedoch häufig in der Verkabelung. Kabelbrüche, Kurzschlüsse, lose Steckverbindungen oder Korrosion sind deutlich häufigere Ursachen. In den meisten Fällen weist dieser Fehler also auf ein Stromkreisproblem hin – nicht auf einen defekten Sensor.
Wie funktioniert ein Kraftstoffstandsensor?
Ein Kraftstoffstandsensor in Baumaschinen ist ein einfaches elektromechanisches Bauteil. Er funktioniert wie ein variabler Widerstand (Potentiometer) und befindet sich im Kraftstofftank.
- Der Schwimmer liegt auf dem Dieselkraftstoff und besteht meist aus Kunststoff oder Messing.
- Steigt oder sinkt der Kraftstoffstand, bewegt sich der Schwimmer entsprechend.
- Der Schwimmer ist mit einem Metallarm verbunden, der sich auf und ab bewegt. Am anderen Ende befindet sich ein Schleifkontakt (Wischer), der über eine Widerstandsbahn gleitet. Ein Ende der Bahn ist geerdet, das andere erhält Spannung.
- Durch die Bewegung ändert sich der Widerstand. Die ECU misst diesen Wert (oder die Spannungsänderung) und wandelt ihn in die Anzeige auf dem Kraftstoffinstrument um.
Ein „Stromkreis hoch“-Fehler tritt auf, wenn dieses System nicht mehr normal funktioniert. Ist das Signalkabel unterbrochen oder die Widerstandsbahn beschädigt, entsteht ein offener Stromkreis. Die ECU erkennt unendlichen Widerstand und interpretiert dies als maximale Spannung. Dadurch wird der Fehlercode gesetzt und die Tankanzeige zeigt oft „Voll“, obwohl der Tank nicht voll ist.
Mögliche Ursachen
Obwohl es sich um ein elektrisches Problem handelt, kann die Ursache sowohl elektrisch als auch mechanisch sein. Bagger, Radlader und Planierraupen arbeiten unter Schlamm, Staub, Feuchtigkeit und Vibration. Deshalb treten Kabel- und Steckverbindungsprobleme am häufigsten auf.
Von häufig nach selten:
- Beschädigter Kabelbaum: Vibration und Schmutz können Kabel durchscheuern. Feuchtigkeit verursacht Korrosion. Ein Kabelbruch führt zu einem offenen Stromkreis – die häufigste Ursache.
- Korrodierte oder lose Steckverbindungen: Besonders am Tank oder an der ECU. Grünliche oder weiße Korrosion beeinträchtigt den Kontakt.
- Schlechte Masseverbindung: Der Sensor muss zuverlässig mit dem Fahrgestell verbunden sein. Rost oder lose Massebänder führen zu instabilen Signalen.
- Defekter Kraftstoffstandsensor: Verschlissene Widerstandsbahn, vollgesogener Schwimmer oder verbogener Arm.
- Defektes Kombiinstrument oder ECU: Erst prüfen, wenn alle anderen Ursachen ausgeschlossen sind.
In der Praxis stammen die meisten elektrischen Sensorfehler von Kabeln oder Steckverbindungen, nicht vom Sensor selbst. Beginnen Sie immer mit einer Sichtprüfung.
Häufige Symptome eines Fehlers „Kraftstoffstandsensor „A“ – Stromkreis hoch“
Die Anzeichen dieses Fehlers sind in der Regel kaum zu übersehen, da sie sich direkt auf Ihre Fähigkeit auswirken, einen wichtigen Flüssigkeitsstand – den Kraftstoffstand – zu überwachen.
- Aufleuchtende Motorkontrollleuchte: Dies ist das offensichtlichste Zeichen. Auf dem Display Ihrer Maschine erscheint ein Warnsymbol und/oder der entsprechende Fehlercode.
- Tankanzeige zeigt dauerhaft „Voll“ an: Da ein „Stromkreis hoch“-Fehler das Signal eines vollständig gefüllten Tanks (maximaler Widerstand) nachahmt, zeigt die Tankanzeige oft konstant 100 % an – selbst wenn Sie wissen, dass der Tank fast leer ist.
- Unruhige oder stark schwankende Tankanzeige: In manchen Fällen kann die Anzeige stark zwischen „voll“, „leer“ und anderen Werten hin- und herspringen. Das passiert häufig, wenn ein Kabel zeitweise Kontakt hat und dann wieder unterbrochen wird.
- Kraftstoffwarnleuchte aktiviert sich nicht: Ein gefährlicher Nebeneffekt ist, dass das System glaubt, der Tank sei voll. Daher wird die Warnleuchte für niedrigen Kraftstoffstand nicht aktiviert, selbst wenn der Tank tatsächlich fast leer ist.
Das Ignorieren dieser Symptome kann dazu führen, dass der Kraftstoff vollständig aufgebraucht wird. Dies kann Motorschäden durch Kraftstoffmangel verursachen und erfordert anschließend einen zeitaufwändigen Entlüftungsvorgang im Kraftstoffsystem.
Wie behebt man den Fehler „Kraftstoffstandsensor A – Stromkreis hoch“?
Eine systematische Vorgehensweise ist erforderlich. Benötigt werden grundlegende Handwerkzeuge und ein digitales Multimeter.
Sicherheit
Maschine auf ebenem Untergrund abstellen. Motor ausschalten. Batterie abklemmen. In gut belüfteter Umgebung arbeiten.
Sichtprüfung
- Kabel vom Tank bis zur ECU verfolgen
- Auf beschädigte oder gequetschte Isolierung prüfen
- Steckverbindung am Tank lösen und auf Korrosion prüfen
- Auf Feuchtigkeit achten
- Masseband prüfen – fest verschraubt und rostfrei
Prüfung mit Multimeter
Sensor prüfen
- Sensor Multimeter auf Widerstand (Ohm, Ω) stellen
- Messspitzen an Signal- und Massekontakt
- Schwimmer bewegen
- Widerstand sollte sich gleichmäßig ändern
- Zeigt das Gerät „OL“ oder keinenWiderstandswechsel, ist der Sensor defekt
Verkabelung prüfen
- Sensor und Steuergerät abklemmen.
- Die Signalleitung auf Durchgang prüfen.
- Anschließend auf Kurzschluss gegen Masse prüfen.
- Den Widerstand zwischen Signalleitung und Karosserie messen.
- Das Messgerät sollte „OL“ anzeigen.
- Wird ein Wert angezeigt, ist die Leitung kurzgeschlossen.
Reparatur
- Beschädigte Kabel oder Stecker reparieren oder ersetzen (wasserdichte Steckverbinder verwenden). Korrosion mit Kontaktreiniger entfernen
- Masseverbindung reinigen und fest verschrauben
- Defekten Sensor ersetzen (meist Ausbau des Gebers vom Tank erforderlich)
