Der Kraftstoffdrucksensor der Common-Rail-Anlage ist ein kleines, aber äußerst wichtiges Bauteil in einem Dieselmotor. Wenn er ausfällt, können eine schlechte Motorleistung, ein erhöhter Kraftstoffverbrauch und kostspielige Ausfälle zum ungünstigsten Zeitpunkt die Folge sein. Dieser Leitfaden behandelt alles, was Sie über den Kraftstoffdrucksensor wissen müssen, einschließlich seiner Funktionen, Symptome, Ursachen und des Austauschs. Lesen Sie jetzt weiter!
Was ist ein Kraftstoffdrucksensor der Common-Rail-Anlage?
Ein Kraftstoffdrucksensor wird auch als Kraftstoffdruckgeber oder Hochdrucksensor bezeichnet. Seine Hauptfunktion besteht darin, den Druck innerhalb der Kraftstoffleitung (Rail) zu überwachen. Die Kraftstoffleitung (Rail) ist ein zylindrisches oder rechteckiges Metallrohr, das den Motor mit dem Kraftstoffsystem verbindet. Während der Kraftstoff durch die Rail fließt, misst der elektrische Sensor den Druck und sendet ein Signal an das Motorsteuergerät (ECM). Es ist wichtig, den korrekten Kraftstoffdruck aufrechtzuerhalten, um einen gleichmäßigen Motorlauf und eine optimale Leistung zu gewährleisten. Wenn der Sensor ausfällt, können verschiedene Probleme auftreten.

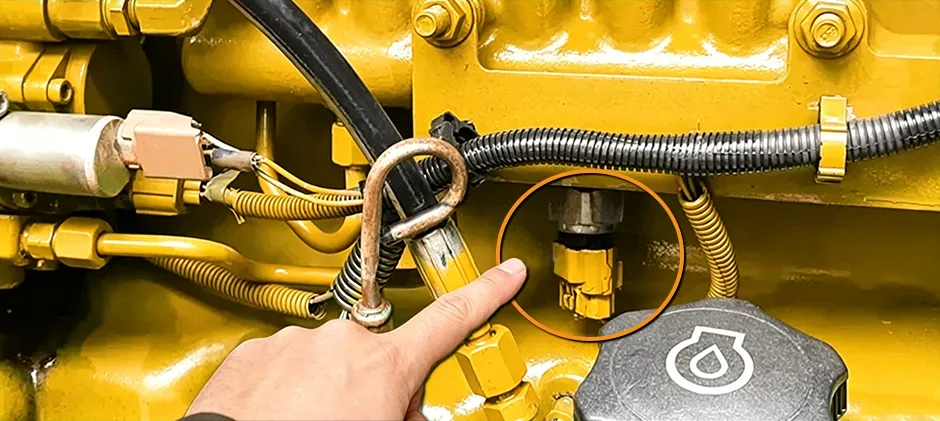

Wo befindet sich der Kraftstoffdrucksensor der Common-Rail-Anlage?
Die Position des Kraftstoffdrucksensors kann je nach Aufbau des Motors unterschiedlich sein. Im Allgemeinen ist der Sensor direkt an der Metall-Kraftstoffleitung (Rail) montiert. Er befindet sich am gegenüberliegenden Ende der Leitung vom Druckregelventil.
Symptome eines defekten Kraftstoffdrucksensors
Wenn der Kraftstoffdrucksensor defekt ist, erhält das Motorsteuergerät (ECM) keine genauen Druckdaten mehr und die Kraftstoffzufuhr kann nicht mehr korrekt geregelt werden. Obwohl der Sensor für eine lange Lebensdauer ausgelegt ist, kann es durch verunreinigten Kraftstoff, starke Hitzeeinwirkung oder elektrische Fehler zu einem vorzeitigen Ausfall kommen. Wenn Sie die ersten Warnzeichen erkennen, können Sie einen kostspieligen Totalausfall vermeiden. Dies sind häufige Anzeichen für einen defekten Kraftstoffdrucksensor:
- Motorkontrollleuchte oder Warnleuchte leuchtet auf
- Schwierigkeiten beim Starten des Motors
- Leistungsverlust und schlechte Motorleistung
- Unruhiger Leerlauf oder Fehlzündungen
- Erhöhter Kraftstoffverbrauch
- Schwarzer oder übermäßiger Abgasrauch
Was verursacht einen Defekt des Kraftstoffdrucksensors?
Wenn Sie verstehen, wodurch ein Kraftstoffdrucksensor ausfallen kann, können Sie zukünftige Probleme vermeiden. Diese Sensoren sind empfindliche elektronische Bauteile, die ständig unter schwierigen Betriebsbedingungen arbeiten müssen.
- Verunreinigter Kraftstoff: Mikroskopisch kleine Schmutzpartikel oder Wasser im Kraftstoff können das Messelement des Sensors mit der Zeit verstopfen oder beschädigen. Ein regelmäßiger Austausch der Kraftstofffilter gemäß den Wartungsintervallen sowie die Verwendung von sauberem, hochwertigem Dieselkraftstoff können dieses Risiko deutlich reduzieren.
- Elektrische Fehler: Beschädigte Kabelisolierungen, korrodierte Steckverbindungen oder Spannungsspitzen im elektrischen System können dazu führen, dass der Sensor fehlerhaft arbeitet oder falsche Messwerte an das ECM sendet.
- Hitze und Vibration: Dieselmotoren in landwirtschaftlichen Maschinen und schweren Nutzfahrzeugen erzeugen während des Betriebs erhebliche Hitze und Vibrationen. Eine langfristige Belastung durch diese Bedingungen kann die interne Elektronik des Sensors schrittweise beschädigen.
- Alter und Verschleiß: Wie jedes elektronische Bauteil haben auch Kraftstoffdrucksensoren eine begrenzte Lebensdauer. Regelmäßige Kontrollen im Rahmen der Wartung können helfen, erste Verschleißerscheinungen frühzeitig zu erkennen, bevor es zu einem vollständigen Ausfall kommt.
Wie testet man einen Kraftstoffdrucksensor mit einem Multimeter?
Wenn Sie vermuten, dass Ihr Kraftstoffdrucksensor defekt ist, können Sie eine grundlegende elektrische Prüfung mit einem Multimeter durchführen. Gehen Sie dabei wie folgt vor:
- Suchen Sie den Kraftstoffdrucksensor an der Kraftstoffleitung (Rail).
- Trennen Sie den elektrischen Steckverbinder.
- Stellen Sie Ihr Multimeter auf den Ohm-Messbereich ein.
- Verbinden Sie die Messspitzen des Multimeters mit den Anschlüssen des Sensors und prüfen Sie den Durchgang.
- Ersetzen Sie den defekten Sensor, wenn kein Durchgang vorhanden ist.
- Wenn Durchgang vorhanden ist, schließen Sie den elektrischen Steckverbinder wieder an.
- Verwenden Sie ein Diagnosegerät, um die aktuellen Kraftstoffdruckwerte des Sensors bei laufendem Motor auszulesen, und vergleichen Sie die Messwerte mit dem vom Hersteller angegebenen Druckbereich Ihres Motors.
Wenn Sie kein Multimeter besitzen, finden Sie hier eine 5-Minuten-Checkliste:
- Leuchtet Ihre Motorkontrollleuchte und werden Kraftstoffdruck-Fehlercodes angezeigt?
- Läuft der Motor unruhig oder kommt es zu Absterben des Motors?
- Haben Sie in den letzten Wochen einen schlechteren Kraftstoffverbrauch festgestellt?
- Zögert der Motor oder ruckelt er beim Beschleunigen?
- Gibt es Probleme beim Starten, insbesondere bei kaltem Motor?
Wenn Ihre Antwort „Ja“ lautet, ist ein Ausfall des Kraftstoffdrucksensors sehr wahrscheinlich. Eine professionelle Diagnose bestätigt das Problem, bevor teure Reparaturen durchgeführt werden.
Einfache Schritte zum Austausch eines Kraftstoffdrucksensors der Common-Rail-Anlage
Der Austausch eines Kraftstoffdrucksensors bei einem Dieselmotor ist ein unkomplizierter Vorgang. Konsultieren Sie vor Beginn der Arbeit immer das für Ihr Motormodell spezifische Servicehandbuch, da sich die Position des Sensors und die Vorgehensweise beim Zugang je nach Maschine unterscheiden können.
Schritt 1: Sicherheit geht vor
Schalten Sie den Motor aus und lassen Sie ihn vollständig abkühlen. Trennen Sie den Minuspol der Batterie, um elektrische Probleme während der Reparatur zu vermeiden.
Schritt 2: Kraftstoffsystemdruck abbauen
Bevor Sie Komponenten des Kraftstoffsystems entfernen, muss der Hochdruckkraftstoff sicher drucklos gemacht werden. Befolgen Sie die vom Motorhersteller vorgeschriebenen Schritte, um das System sicher zu entlasten.
Schritt 3: Sensor lokalisieren
Suchen Sie den Kraftstoffdrucksensor an der Kraftstoffleitung (Rail). Er ist normalerweise am gegenüberliegenden Ende vom Druckregelventil oder Druckbegrenzungsventil montiert. Entfernen Sie alle umliegenden Komponenten wie Kabelstränge, Halterungen oder Motorabdeckungen, die den Zugang blockieren könnten.
Schritt 4: Elektrischen Steckverbinder trennen
Ziehen Sie den elektrischen Steckverbinder des Sensors vorsichtig ab. Drücken Sie die Entriegelungslasche am Stecker und ziehen Sie das Gehäuse gerade heraus.
Schritt 5: Alten Sensor entfernen
Verwenden Sie die passende Stecknussgröße, um den Sensor aus der Kraftstoffleitung herauszuschrauben. Halten Sie ein sauberes Tuch bereit, um eventuell austretenden Restkraftstoff aufzufangen. Überprüfen Sie vor dem Einbau des neuen Sensors das Montagegewinde an der Kraftstoffleitung auf Beschädigungen oder Verschmutzungen.
Schritt 6: Neuen Sensor installieren
Schrauben Sie den neuen Sensor zunächst von Hand ein, um ein Verkanten des Gewindes zu vermeiden. Ziehen Sie ihn anschließend mit dem im Servicehandbuch Ihres Motors angegebenen Anzugsdrehmoment fest. Schließen Sie den elektrischen Steckverbinder wieder sicher an, bis Sie ein Klicken hören oder spüren.
Schritt 7: Batterie wieder anschließen und testen
Schließen Sie den Minuspol der Batterie wieder an. Starten Sie den Motor und lassen Sie ihn im Leerlauf laufen. Prüfen Sie den Bereich um den Sensor auf Anzeichen von Kraftstofflecks. Verwenden Sie ein mit dem Motorsystem kompatibles Diagnosegerät, um die aktuellen Kraftstoffdruckwerte auszulesen und zu bestätigen, dass der Sensor innerhalb des korrekten Bereichs arbeitet. Löschen Sie bei Bedarf gespeicherte Fehlercodes.
Kann ich mit einem defekten Kraftstoffdrucksensor weiterarbeiten?
Technisch gesehen kann ein Dieselmotor mit einem defekten Kraftstoffdrucksensor weiterhin laufen, jedoch wird dies ausdrücklich nicht empfohlen. Wenn der Sensor ausfällt, verliert das Motorsteuergerät (ECM) die genauen Druckdaten und muss mit voreingestellten Ersatzwerten arbeiten. Dadurch wird die Kraftstoffzufuhr nicht mehr präzise geregelt. Mit der Zeit führt dies zu einer zusätzlichen Belastung der Einspritzdüsen, der Kraftstoffpumpe und anderer Hochdruckkomponenten. Dadurch kann sich ein kleines Problem mit dem Sensor zu einer deutlich teureren Reparatur entwickeln. Bei landwirtschaftlichen Maschinen und schweren Nutzfahrzeugen kann ein unerwarteter Leistungsverlust unter Last außerdem zu erheblichen Ausfallzeiten führen. Ein rechtzeitiger Austausch des Sensors ist daher immer die sicherere und kostengünstigere Lösung.
Fazit
Ein defekter Kraftstoffdrucksensor der Common-Rail-Anlage mag zunächst wie ein kleines Problem erscheinen. Wenn er jedoch nicht behoben wird, kann er die Motorleistung beeinträchtigen, die Betriebskosten erhöhen und zu schwerwiegenderen mechanischen Schäden führen. Indem Sie frühe Warnzeichen erkennen, die Ursachen verstehen und das richtige Austauschverfahren befolgen, können Sie Ihren Dieselmotor zuverlässig am Laufen halten und kostspielige Ausfallzeiten vermeiden. FridayParts bietet eine große Auswahl an hochwertigen Drucksensoren sowie zahlreiche Informationen zur Fehlerdiagnose, Reparatur und Wartung in unseren Blogs. Folgen Sie uns und entdecken Sie weitere Inhalte, die Ihnen gefallen könnten!
