Elektrische Probleme können Ihre John Deere Maschine plötzlich zum Stillstand bringen. Daher ist es wichtig, den Sicherungsplan des John Deere Sicherungskastens zu kennen, um Fehler schnell zu diagnostizieren und Reparaturen effizient durchzuführen. In diesem Leitfaden erfahren Sie alles über den John Deere Sicherungskasten – von den Einbauorten und Sicherungsplänen bis hin zur Fehlerdiagnose und Fehlerbehebung.

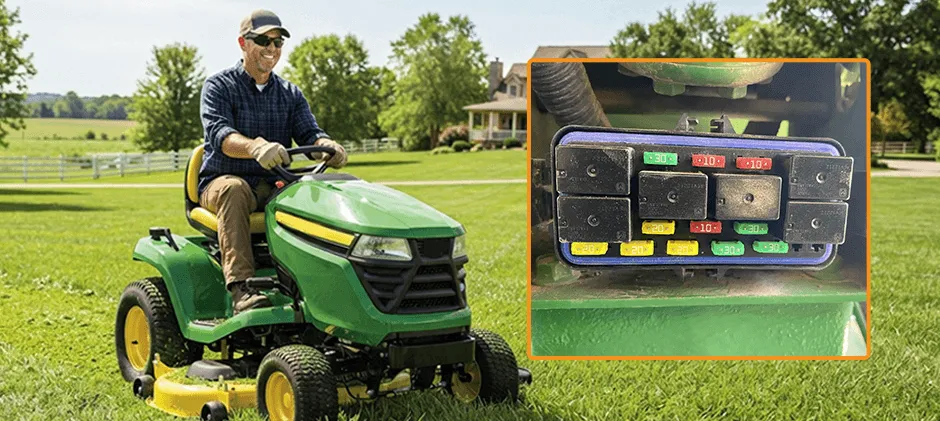

Was sind Sicherungen im elektrischen System von John Deere?
Sicherungen sind wichtige Komponenten im elektrischen System Ihrer John Deere Maschine. Sie schützen empfindliche elektrische Bauteile vor Schäden durch Überstrom. Wenn eine Sicherung durchgebrannt ist, deutet dies auf ein elektrisches Problem hin und darauf, dass die Sicherung ausgetauscht werden muss. Das wiederholte Durchbrennen von Sicherungen zu ignorieren, ohne die zugrunde liegenden Ursachen zu beheben, kann zu kostspieligeren Reparaturen führen. Hier finden Sie qualitativ hochwertige Amp-Sicherungen.

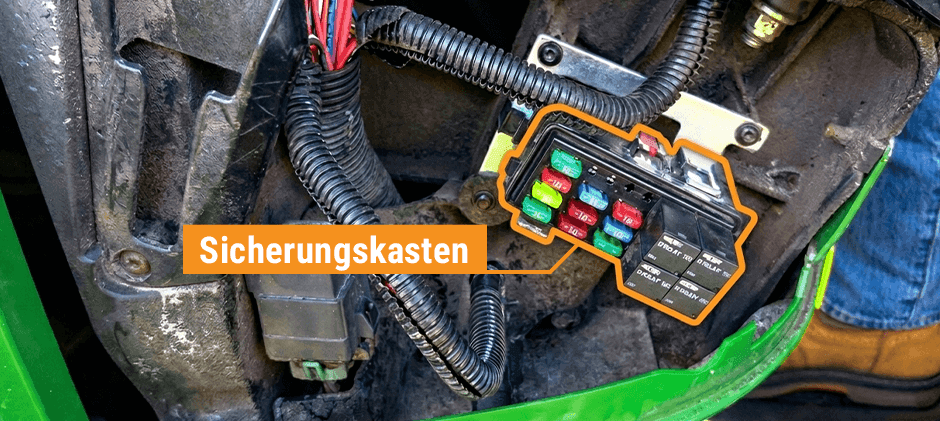

Position des John Deere Sicherungskastens nach Modell
Hier finden Sie eine Übersicht über die Positionen der Sicherungskästen bei einigen beliebten John Deere Modellen. Konsultieren Sie für die genauesten Informationen zu Ihrer John Deere Maschine immer die Bedienungsanleitung.
| Modelle | Position |
|---|---|
| John Deere 6110 Traktor | An der rechten Seitenkonsole, möglicherweise hinter einer kleinen Abdeckung |
| John Deere 5075E Traktor | Unter dem Armaturenbrett auf der rechten Seite |
| John Deere 4440 Traktor | In der Kabine an der rechten Seitenkonsole |
| John Deere 4050 Traktor | In der Traktorkabine an der rechten Seitenkonsole |
| John Deere 4020 Traktor | Unter der Motorhaube auf der linken Seite, wenn man vor dem Traktor steht |
| John Deere 4010 Traktor | Unter der Motorhaube, normalerweise auf der linken Seite oder an der Spritzwand |
| John Deere 3020 Traktor | Unter der Motorhaube, häufig auf der linken Seite oder an der Spritzwand |
Den Sicherungskasten-Schaltplan von John Deere verstehen
Die Kenntnis des Sicherungskasten-Schaltplans von John Deere ist entscheidend für die Diagnose und Behebung von Problemen im elektrischen System Ihrer Deere Maschine. Der Sicherungsplan zeigt die Position jeder Sicherung und welchen Stromkreis sie schützt. In der Regel finden Sie den Sicherungsplan auf der Innenseite des Deckels des Sicherungskastens oder in der Bedienungsanleitung Ihrer Maschine. Legen wir los!
- Sicherungsnummer: Jede Sicherung ist mit einer Nummer versehen.
- Beschreibung des Stromkreises: Der Sicherungsplan zeigt, welchen Stromkreis die jeweilige Sicherung schützt, z. B. Blinker, Kraftstoffpumpe, Anlassermagnetschalter und Scheinwerfer.
- Nennstrom der Sicherung: Dies bezeichnet die maximale Stromstärke, die eine Sicherung aushalten kann, bevor sie durchbrennt. Wenn Sie eine durchgebrannte Sicherung durch eine neue Sicherung mit einer höheren Amperezahl ersetzen, kann dies den Stromkreis beschädigen.
- Symbole: Einige Sicherungspläne verwenden Symbole, um verschiedene Stromkreise darzustellen. Beachten Sie immer die Bedienungsanleitung Ihrer Maschine, um die Bedeutung der Symbole zu überprüfen.
Angenommen, Ihr Sicherungsplan zeigt: Sicherung Nr. 5 – Scheinwerfer – 15 A
Das bedeutet, dass Sicherung Nummer 5 den Stromkreis der Scheinwerfer schützt und eine 15-A-Sicherung verwendet werden sollte. Wenn Ihre Scheinwerfer ausgefallen sind, überprüfen Sie zuerst Sicherung Nr. 5.

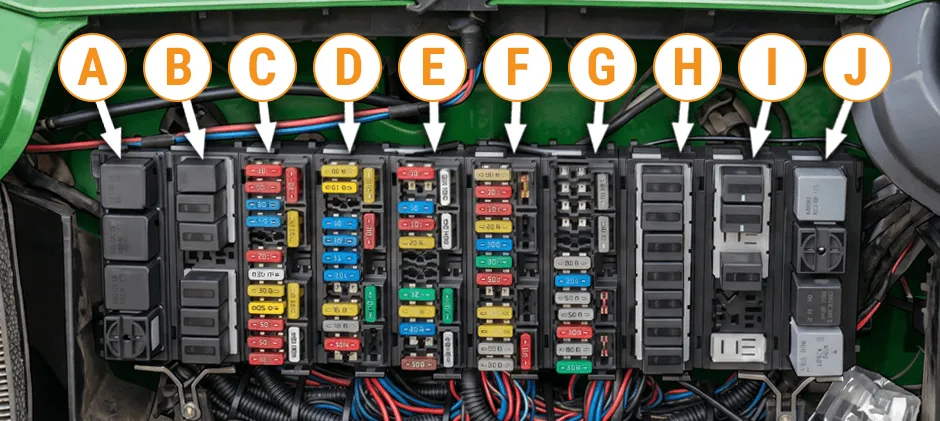

Beispiel für einen Sicherungskasten-Schaltplan (Traktoren 6120 bis 6420 und 6120L bis 6520L)
| A – Relaiskasten K01 | B – Relaiskasten K02 | C – Sicherungskasten F03 | D – Sicherungskasten F04 | E – Sicherungskasten F05 |
|---|---|---|---|---|
| F – Sicherungskasten F06 | G – Sicherungskasten F07 | H – Relaiskasten K08 | I – Relaiskasten K09 | J – Relaiskasten K10 |
*Quelle: manual.deere.com. Siehe den vollständigen Schaltplan für Sicherungs- und Relaiskästen bei Traktoren mit Fahrerkabine und AutoPowr.

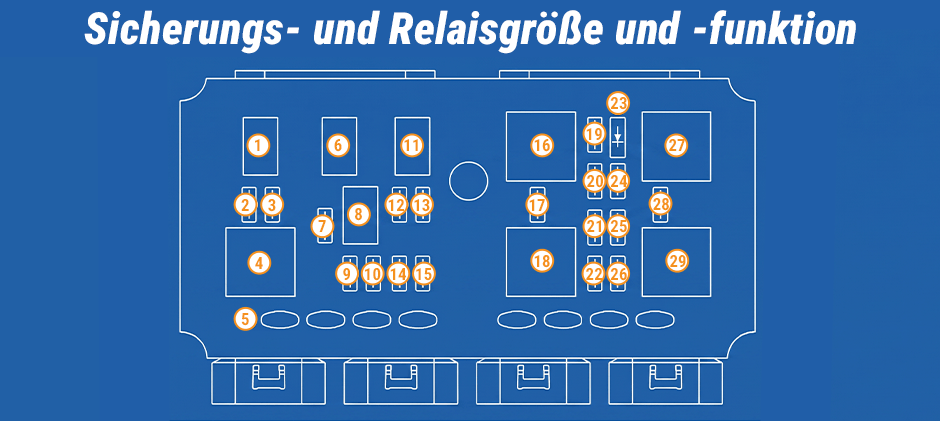

Größe und Funktion von Sicherungen und Relais bei John Deere
Hier finden Sie ein Beispiel für einen Schaltplan zu Größe und Funktion der Sicherungen und Relais von John Deere.
| 1 – Relais für Warnleuchten-Stromversorgung | 2 – Sicherung F1, 20 A: Zündschalter | 3 – Sicherung F2, 30 A: Relais für Warnleuchten-Stromversorgung, Relais für linken Blinker und Relais für rechten Blinker |
|---|---|---|
| 4 – Blinker-/Warnblinkerrelais | 5 – Halterungen für Ersatzsicherungen | 6 – Relais für linken Blinker/Warnblinker |
| 7 – Sicherung F5, 15 A: Abblendlicht und Laderbeleuchtung | 8 – Relais für Blinklogik | 9 – Sicherung F6, 30 A: Anschlussblock, CNVC-Steckdose, Zigarettenanzünder und Kraftstoff-Umfüllpumpe |
| 10 – Sicherung F7, 10 A: Hupe | 11 – Relais für rechten Blinker/Warnblinker | 12 – Sicherung F3, 5 A: Innenbeleuchtung und Radio |
| 13 – Sicherung F4, 20 A: Lichtschalter | 14 – Sicherung F8, 5 A: Kombiinstrument | 15 – Sicherung F9, 5 A: Diagnose des Kombiinstruments (nur zur Aktivierung des Diagnosemodus. Für den normalen Betrieb muss der Steckplatz leer sein.) |
| 16 – Relais für Anhänger-Stromversorgung | 17 – Sicherung F13, 30 A: Hintere Arbeitsscheinwerfer | 18 – Relais für hintere Arbeitsscheinwerfer |
| 19 – Sicherung F10, 30 A: Relais für Anhänger-Stromversorgung | 20 – Sicherung F11, 30 A: Anschlussblock, CNVC-Steckdose, Luftsitz, Rückfahrwarner und Option für mittig montiertes SCV | 21 – Sicherung F15, 10 A: Rückleuchten |
| 22 – Sicherung F17, 10 A: MFWD-Option | 23 – Diodenschaltung des V2-Accessory-Relais | 24 – Sicherung F12, 10 A: Radio |
| 25 – Sicherung F16, 15 A: Fernlicht und Laderbeleuchtung | 26 – Sicherung F18, 10 A: Kraftstoff-Abschaltmagnet, HVAC-Relais, Elx-Relais, Sitzschalter und Raddrehzahlsensor | 27 – Zubehörrelais |
| 28 – Sicherung F14, 30 A: Vordere Arbeitsscheinwerfer | 29 – Relais für vordere Arbeitsscheinwerfer | / |

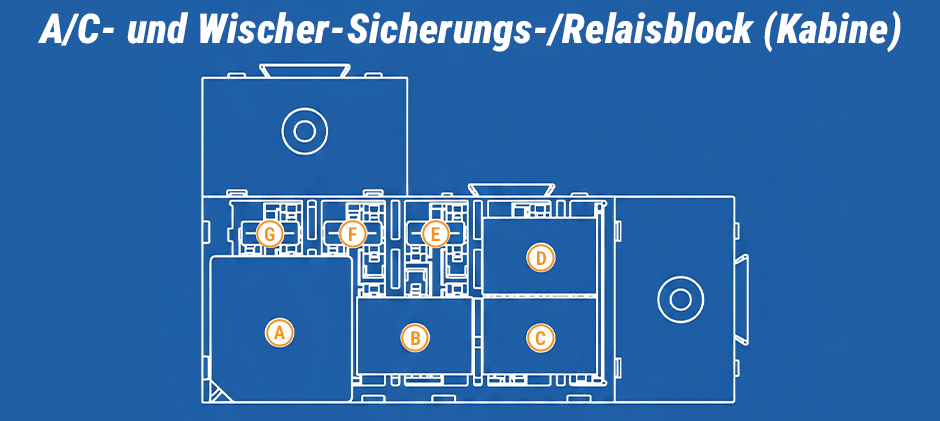

Sicherungs-/Relaiskasten für Klimaanlage und Scheibenwischer (Kabine)
| A – HVAC-Relais | B – Relais für das rechte Gebläse | C – Relais für das linke Gebläse | D – Relais für die Scheibenwischeranlage |
|---|---|---|---|
| E – Sicherung F24, 20 A: Frontscheibenwischer | F – Sicherung F25, 20 A: Linkes Gebläse | G – Sicherung F23, 30 A: HVAC und rechtes Gebläse | / |

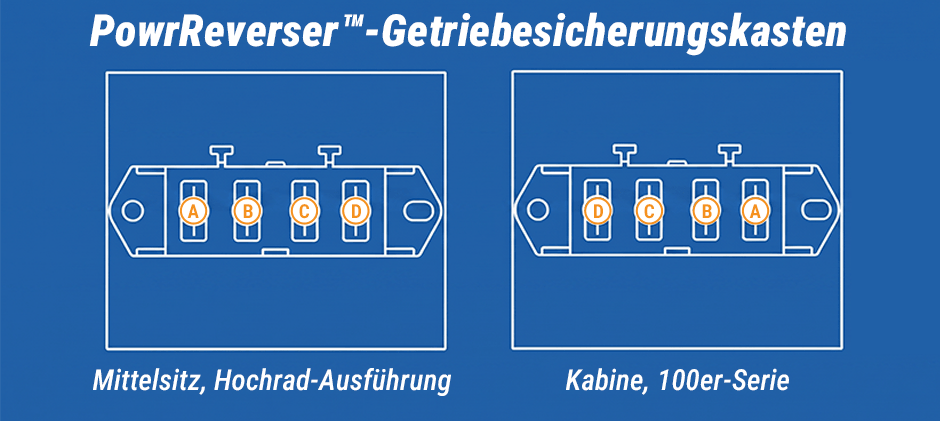

Sicherungskasten des PowrReverser-Getriebes
| A – Sicherung F19, 10 A: EH-Steuergerät und Service Advisor |
|---|
| B – Sicherung F20, 10 A: MFWD-Schalter, Bremspedalschalter, Neutralrelais, Drehzahlsensor der Vorgelegewelle, Heckzapfwellenschalter, Schalter für die Hoch-/Niedrigschaltung und EH-Steuergerät |
| C – Sicherung F21, 10 A: EH-Steuergerät |
| D – Sicherung F22, 5 A: Diagnose des EH-Steuergeräts |
Schritt-für-Schritt-Anleitung zur Fehlersuche bei elektrischen Problemen
Wenn bei Ihrer Deere Maschine elektrische Probleme auftreten, gehen Sie wie folgt vor:
- Problem identifizieren: Welches elektrische Bauteil könnte defekt sein?
- Sicherungskasten-Schaltplan konsultieren: Suchen Sie die Sicherung, die den Stromkreis dieses Bauteils schützt.
- Sicherung überprüfen: Kontrollieren Sie die Sicherung visuell auf einen unterbrochenen Schmelzdraht im Inneren oder eine geschwärzte Verfärbung.
- Sicherung testen (optional): Verwenden Sie ein Multimeter, um die Sicherung auf Durchgang zu prüfen.
- Sicherung austauschen: Ersetzen Sie die durchgebrannte Sicherung durch eine neue Sicherung mit derselben Amperezahl.
- Bauteil testen: Prüfen Sie, ob das elektrische Bauteil nun wieder funktioniert.
Wenn die neue Sicherung kurz nach dem Austausch erneut durchbrennt, liegt möglicherweise ein Kurzschluss oder ein anderes Problem im Stromkreis vor. Tauschen Sie die Sicherung nicht immer wieder aus. Wenden Sie sich stattdessen an einen Fachmann, um eine professionelle Fehlerdiagnose und Reparatur durchführen zu lassen.
Häufige elektrische Probleme & passende Ersatzteile
Hier finden Sie häufige elektrische Probleme, passende Ersatzteile und Anleitungen zum Testen als Referenz.
| Probleme | Was ist zu tun? | Passende Ersatzteile | Anleitungen |
|---|---|---|---|
| Startprobleme | Überprüfen Sie die Sicherung des Anlassers und den Anlasser. | Anlasser | / |
| Ladeprobleme | Überprüfen Sie die Sicherung der Lichtmaschine und die Lichtmaschine selbst. | Lichtmaschine | / |
| Beleuchtungsprobleme | Überprüfen Sie die Sicherungen für Scheinwerfer, Rückleuchten und Blinker. | Beleuchtung | / |
| Probleme bei der Kraftstoffversorgung | Überprüfen Sie die Sicherung, die den Stromkreis der elektrischen Kraftstoffpumpe schützt. | Elektrische Kraftstoffpumpe | / |
Zusammenfassung
Die Kenntnis des Sicherungskasten-Schaltplans ist entscheidend für die Fehlersuche und Reparatur der elektrischen Systeme Ihrer John Deere Maschine. Den Sicherungsplan finden Sie in der Bedienungsanleitung sowie an einigen gängigen Stellen an der Maschine. Denken Sie daran, eine Sicherung nicht immer wieder auszutauschen, bevor Sie die zugrunde liegende Ursache des Problems gefunden haben. Bei FridayParts können Sie viel über Wissenswertes zum elektrischen System Ihrer John Deere Maschine erfahren und eine große Auswahl an hochwertigen Ersatzteilen für elektrische Systeme finden. Bereit, jetzt mit der Fehlersuche zu beginnen?
