Dieser Leitfaden bietet Ihnen einen übersichtlichen John Deere Mähwerk-Riemenplan, OEM-Teilenummern und hilfreiche Tipps zum Austausch des Mähwerkriemens für beliebte 42-, 48- und 54-Zoll-Mähwerke, darunter D105, D130, D140, L120 und weitere Modelle. Wir helfen Ihnen dabei, die richtigen Informationen zu finden, damit Sie Ihren Mäher schnell wieder einsatzbereit machen können.

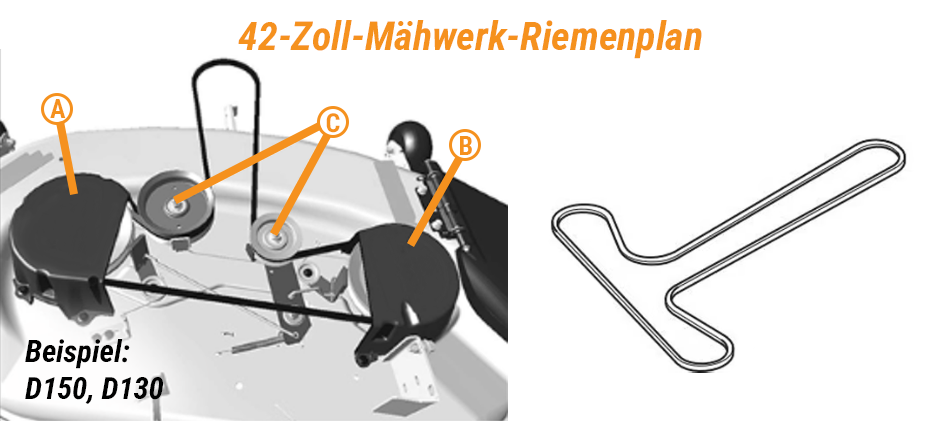

John Deere 42-Zoll-Mähwerk-Riemenplan
Das 42-Zoll-Mähwerk gehört zu den häufigsten Mähwerkgrößen und wird bei vielen Rasentraktoren der 100er-Serie eingesetzt. Obwohl sich die einzelnen Modelle geringfügig unterscheiden können, ist die Riemenführung bei Modellen mit derselben Mähwerkgröße häufig identisch.
John Deere D105 Riemenplan & John Deere D130 Riemenplan
Der John Deere D105 und der D130 verwenden beide das gleiche 42-Zoll-Edge™-Mähwerk und daher auch denselben Mähwerkriemen sowie denselben Riemenplan.
- OEM-Teilenummer: GX20072
- Riemenführung: Der Riemen verläuft von der PTO-Riemenscheibe des Motors zum Mähwerk. Er wird um die beiden Messerriemenscheiben (A und B) sowie die Spannrolle (C) geführt. Achten Sie darauf, dass die V-Seite des Riemens in den gerillten Riemenscheiben sitzt und die flache Seite über die glatte Spannrolle läuft.
- Tipps zum Austausch des Mähwerkriemens: Beginnen Sie damit, den Motor auszuschalten und die PTO auszuschalten. Verwenden Sie einen Schraubenschlüssel oder eine Knarre mit Verlängerung, um den Spannarm zu bewegen und die Spannung vom Riemen zu nehmen. Entfernen Sie den alten Riemen und überprüfen Sie anschließend jede Riemenscheibe von Hand. Sie sollte sich gleichmäßig und ohne Geräusche oder Wackeln drehen. Wenn sich eine Riemenscheibe rau anfühlt oder Spiel hat, ersetzen Sie sie vor dem Einbau des neuen Riemens. Führen Sie den neuen GX20072-Riemen wie im Diagramm dargestellt um die Riemenscheiben und achten Sie darauf, dass er korrekt in jeder Riemenscheiben-Nut sitzt. Lassen Sie anschließend den Spannarm langsam wieder los.

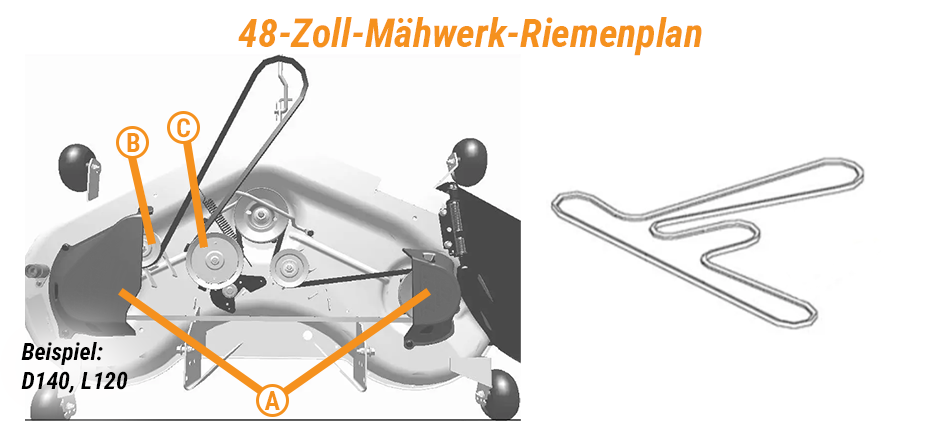

John Deere 48-Zoll-Mähwerk-Riemenplan
Mit einer größeren Schnittbreite als das 42-Zoll-Mähwerk ist das 48-Zoll-Mähwerk eine beliebte Wahl für Besitzer etwas größerer Rasenflächen. Es bietet eine größere Schnittbreite und wird bei verschiedenen Rasentraktoren und Nullwendekreismähern (Zero-Turn-Mähern) eingesetzt.
John Deere D140 Riemenplan & John Deere L120 Riemenplan
Der John Deere D140 und der spätere L120 verfügen über eine gemeinsame 48-Zoll-Mähwerkkonstruktion und verwenden denselben Mähwerkriemen.
- OEM-Teilenummer: GX21833 (Dies ist die aktuelle Teilenummer und passt auch zu älteren Modellen, bei denen ursprünglich möglicherweise GX20305 verwendet wurde.)
- Riemenführung: Der Riemen wird um die drei Messerspindel-Riemenscheiben geführt und verläuft durch einen Spannarm sowie eine feststehende Spannrolle, um die richtige Riemenspannung aufrechtzuerhalten. Überprüfen Sie immer, ob der Riemen korrekt in der V-Nut jeder Spindel-Riemenscheibe (A) sitzt und wie im Diagramm dargestellt um die Spannrollen (B und C) geführt wird.
- Tipps zum Austausch des Mähwerkriemens: Verwenden Sie eine Stecknuss oder einen Knebel, um den Spannarm zu bewegen und die Spannung vom Riemen zu nehmen. Sobald der Riemen locker ist, nehmen Sie ihn von den Riemenscheiben ab. Reinigen Sie vor dem Einbau des neuen Riemens Gras, Schmutz und Ablagerungen vom Mähwerk und aus den Riemenscheiben-Nuten. Angesammelte Ablagerungen können dazu führen, dass der Riemen rutscht, von den Riemenscheiben springt oder schneller verschleißt.

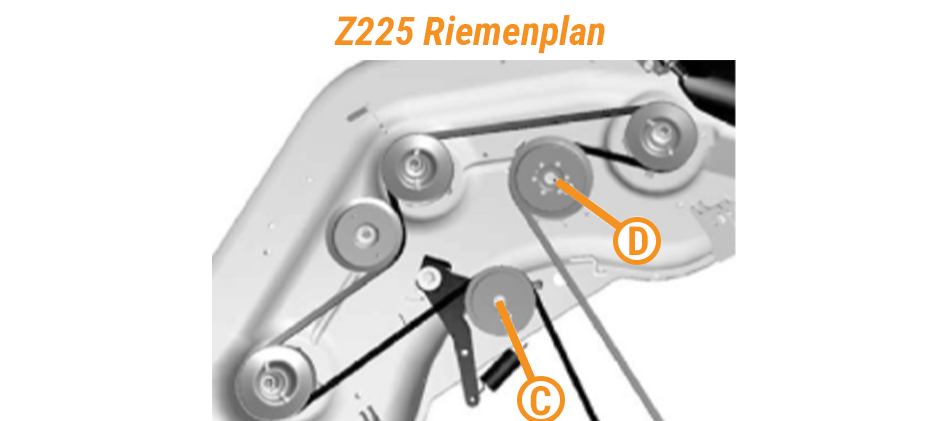

John Deere Z225 Riemenplan
Der John Deere Z225 ist ein Zero-Turn-Mäher, dessen 48-Zoll-Mähwerk eine etwas andere Riemenkonfiguration und einen anderen Austauschvorgang aufweist.
- OEM-Teilenummer: GY20571
- Schritte zum Austausch des Mähwerkriemens: Der Austausch ist bei diesem Modell etwas aufwendiger.
- Sicherheit geht vor: Stellen Sie den Mäher auf einer ebenen Fläche ab, ziehen Sie die Feststellbremse an und warten Sie, bis Motor und Schalldämpfer vollständig abgekühlt sind. Für zusätzliche Sicherheit empfehlen wir, die Batterie abzuklemmen.
- Zugang zum Riemen schaffen: Sie müssen die Riemenabdeckungen entfernen. Normalerweise halten mehrere Schrauben (A) die linke und rechte Abdeckung (B) an ihrem Platz. Nach dem Entfernen haben Sie freie Sicht auf den Riemen und die Riemenscheiben.
- Riemenspannung lösen: Lösen Sie die Mutter (C) und die Schraube (D) an den Spannrollen. Dadurch entsteht genügend Spiel, um den alten Riemen zu entfernen.
- Riemen entfernen und überprüfen: Ziehen Sie den Riemen vorsichtig von allen Riemenscheiben ab. Überprüfen Sie ihn auf Risse, Ausfransungen oder Verglasung. Kontrollieren Sie außerdem, ob sich die Riemenscheiben und der Spannarm leichtgängig bewegen lassen.
- Neuen Riemen einbauen: Reinigen Sie die Oberseite des Mähwerks gründlich. Führen Sie den neuen Riemen wie im Diagramm dargestellt. Besonders wichtig ist, dass die Riemenführung (E) korrekt in der dafür vorgesehenen Bohrung (F) am Spannarm (G) sitzt. Diese Führung verhindert, dass der Riemen während des Betriebs von den Riemenscheiben springt. Nachdem der Riemen korrekt verlegt wurde, ziehen Sie die Spannrollen wieder fest und montieren Sie die Riemenabdeckungen wieder.
Sicherheitshinweis: Viele dieser Komponenten stehen unter Federspannung. Tragen Sie bei Arbeiten an Spannarmen und Federn immer eine Schutzbrille und verwenden Sie geeignete Werkzeuge, um Verletzungen zu vermeiden.

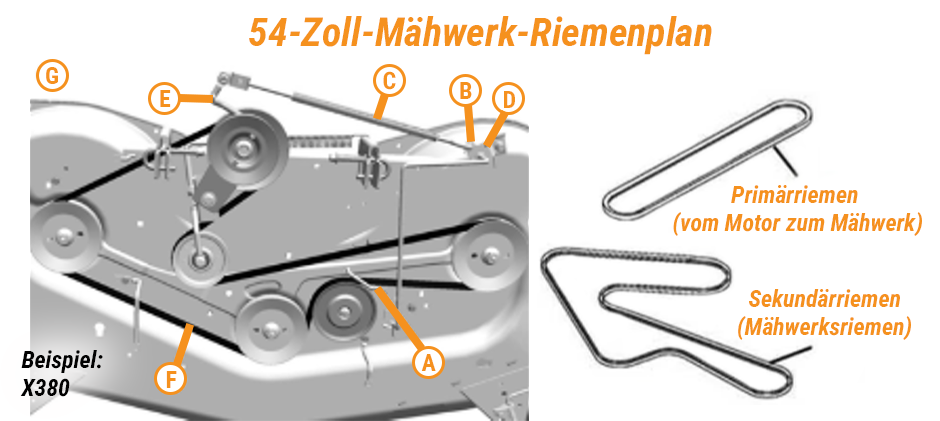

John Deere 54-Zoll-Mähwerk-Riemenplan
Das 54-Zoll-Mähwerk ist für große Grundstücke ausgelegt und wird häufig bei höherwertigen Traktoren der X-Serie eingesetzt. Diese Mähwerke können über ein komplexeres Doppelriemensystem verfügen: einen Primärriemen, der vom Motor zum Mähwerk führt, und einen Sekundärriemen, der die Messer antreibt.
John Deere X380 Riemenplan
Der John Deere X380 mit einem 54-Zoll-Mähwerk ist ein gutes Beispiel für ein System mit einem zusätzlichen Sekundärantriebsriemen. Das folgende Diagramm und die Anweisungen konzentrieren sich auf den Austausch dieses Sekundärriemens (Mähwerkriemens). OEM-Teilenummer: M169486 (Sekundärriemen/Mähwerkriemen); M169485 (Primärriemen)
Primärriemen wechseln (Motor zum Mähwerk)
Dieser Riemen verläuft von der PTO-Kupplung des Motors nach unten zur Haupteingangsriemenscheibe am Mähwerk. Der Riemen kann häufig ausgetauscht werden, ohne das gesamte Mähwerk abzubauen. Allerdings müssen Sie dafür unter dem Traktor arbeiten.
- Vorbereitung: Stellen Sie den Traktor auf einer ebenen Fläche ab, ziehen Sie die Feststellbremse an und lassen Sie Motor und Schalldämpfer vollständig abkühlen. Senken Sie das Mähwerk auf die niedrigste Position ab.
- Antriebsriemenspannung lösen: Entfernen Sie die Maschinenabdeckungen und die hinteren Mähwerkabdeckungen. Suchen Sie nach der langen Spannstange an der Seite des Mähwerks.
Sekundärriemen wechseln (Mähwerkriemen)
Dieser Riemen befindet sich vollständig auf der Oberseite des Mähwerks und treibt die drei Messer an. Der Austausch ist aufwendiger und erfordert den Ausbau des Mähwerks vom Traktor.
- Vorbereitung: Bauen Sie das Mähwerk vollständig vom Traktor ab, um Zugang zum Sekundärriemen zu erhalten. Dazu muss zunächst der Primärantriebsriemen von der PTO-Kupplung des Motors gelöst werden.
- Abdeckungen entfernen: Sobald das Mähwerk abgebaut und auf einer geeigneten Arbeitsfläche positioniert ist, entfernen Sie die verschiedenen Kunststoffabdeckungen, die die Riemenscheiben abdecken.
- Spannung lösen: Suchen Sie die federbelastete Spannvorrichtung. Sie müssen einen Sicherungsstift der Feder (B) entfernen, um die Spannstange (C) von ihrer Halterung (D) zu lösen. Dadurch wird der größte Teil der Riemenspannung gelöst.
- Riemen entfernen: Nachdem die Hauptspannung gelöst wurde, können Sie den Spannarm (E) von Hand drehen, um genügend Spiel zu schaffen und den Sekundärriemen (F) von allen Riemenscheiben abzunehmen.
- Neuen Riemen einbauen: Entfernen Sie Gras und Schmutz vom Mähwerk und aus den Nuten der Riemenscheiben. Führen Sie den neuen M169486-Riemen wie im Diagramm dargestellt. Stellen Sie sicher, dass er unter der Spannstange (C) verläuft und korrekt in jeder Riemenscheiben-Nut sitzt. Bewegen Sie bei Bedarf den Spannarm erneut, um den Riemen auf die letzte Riemenscheibe aufzulegen. Verbinden Sie die Spannstange wieder, setzen Sie den Sicherungsstift ein und montieren Sie die Riemenabdeckungen wieder, bevor Sie das Mähwerk erneut am Traktor montieren.
Sicherheitshinweis: Dieses System verwendet eine starke Feder. Seien Sie beim Lösen der Spannstange äußerst vorsichtig. Tragen Sie eine Schutzbrille und kontrollieren Sie die Bewegung des Spannarms, um zu verhindern, dass dieser unerwartet zurückschnellt.
Wie finden Sie die richtige Mähwerkgröße für Ihren John Deere?
Sie sind sich nicht sicher, ob Ihr Mäher ein 42-, 48- oder 54-Zoll-Mähwerk hat? Hier sind einige einfache Möglichkeiten, dies zu überprüfen.
- Mähwerk-Aufkleber überprüfen: Auf den meisten John Deere Mähwerken ist die Mähwerkgröße auf einem Aufkleber angegeben, zum Beispiel „EDGE 42“.
- Mähermodell überprüfen: Die Modellnummer kann Ihnen einen guten Anhaltspunkt geben. Der D140 wird beispielsweise normalerweise mit einem 48-Zoll-Mähwerk ausgestattet. Einige Modelle wurden jedoch mit unterschiedlichen Mähwerkoptionen verkauft. Verlassen Sie sich daher nicht ausschließlich auf die Modellnummer.
- Seriennummer des Mähwerks überprüfen: Jedes Mähwerk verfügt über eine eigene Produktidentifikationsnummer (PIN). Das Typenschild befindet sich normalerweise auf der Oberseite oder an der Seite des Mähwerks. Mit der PIN können Sie das genaue Mähwerkmodell und die entsprechende Größe ermitteln.
- Schnittbreite messen: Wenn Sie sich immer noch nicht sicher sind, messen Sie die Schnittbreite. Messen Sie von der Spitze des linken äußeren Messers bis zur Spitze des rechten äußeren Messers. Messen Sie nicht das Mähwerk aus Metall selbst. Das Messermaß sollte ungefähr 42, 48 oder 54 Zoll betragen.
Anzeichen dafür, dass Ihr Mähwerkriemen ausgetauscht werden muss
Wenn Sie eines dieser Anzeichen feststellen, ist es Zeit, Ihren Mähwerkriemen auszutauschen:
- Risse oder ausgefranste Kanten: Überprüfen Sie den Riemen auf Risse, ausgefranste Kanten, freiliegende Faserstränge oder glänzende Stellen. Dies sind Anzeichen dafür, dass der Riemen verschlissen ist.
- Schlechte Schnittleistung: Wenn das Gras ungleichmäßig geschnitten aussieht oder immer wieder Streifen mit ungeschnittenem Gras zurückbleiben, kann der Riemen durchrutschen und die Messer möglicherweise nicht mit voller Drehzahl laufen.
- Quietschende Geräusche: Ein quietschendes oder zwitscherndes Geräusch beim Einschalten der Messer deutet häufig darauf hin, dass der Riemen verschlissen oder zu locker ist.
- Zu starke Vibrationen: Ein verschlissener oder beschädigter Riemen kann dazu führen, dass das Mähwerk stärker als normal vibriert.
- Der Riemen springt immer wieder ab: Wenn der Riemen wiederholt von den Riemenscheiben springt, kann er gedehnt oder verschlissen sein und sollte ersetzt werden.
Fazit
Die Verwendung des richtigen John Deere Mähwerk-Riemenplans und der passenden Teilenummer macht den Austausch deutlich einfacher. Wenn Sie einen Mähwerkriemen oder andere John Deere Ersatzteile aus dem Aftermarket benötigen, bietet FridayParts eine große Auswahl an Aftermarket-Ersatzteilen für John Deere und viele weitere Marken. Finden Sie schnell das passende Ersatzteil und bringen Sie Ihren Mäher wieder zurück an die Arbeit.
