Wenn Ihr Husqvarna-Rasenmäher an Leistung verliert, liegt die Ursache häufig an einem verschlissenen oder gerissenen Antriebsriemen. In diesem Leitfaden zeigen wir Ihnen ein übersichtliches Husqvarna-Antriebsriemen-Diagramm, erklären den Austausch Schritt für Schritt und beantworten die häufigsten Fragen.
Husqvarna Zero-Turn Antriebsriemen-Diagramm
Der Antriebsriemen eines Husqvarna Zero-Turn-Mähers wird unter verschiedenen Bezeichnungen geführt, bezeichnet jedoch immer dasselbe Bauteil:
- Fahrantriebsriemen
- Fahrriemen
- Getrieberiemen
- Hydrostat-Antriebsriemen
Dieser Riemen überträgt die Kraft von der Motorriemenscheibe auf die hydrostatischen Getriebe (häufig auch einfach als „Hydros“ bezeichnet). Diese Getriebe ermöglichen es, dass sich jedes Hinterrad unabhängig voneinander dreht – dadurch erhalten Zero-Turn-Mäher ihre außergewöhnliche Wendigkeit. Eine Spannrolle sorgt dafür, dass der Antriebsriemen im System stets mit der richtigen Spannung läuft.
Bei vielen beliebten Modellen der Husqvarna Z200-Serie, darunter der Husqvarna Z246, Husqvarna Z248F und Husqvarna Z254, ist der Aufbau des Antriebsriemens nahezu identisch. Die nachfolgende Abbildung zeigt den typischen Riemenverlauf des Husqvarna Z254 Antriebsriemens. Dieses Diagramm eignet sich daher hervorragend als Orientierung für die anderen Modelle der Serie.

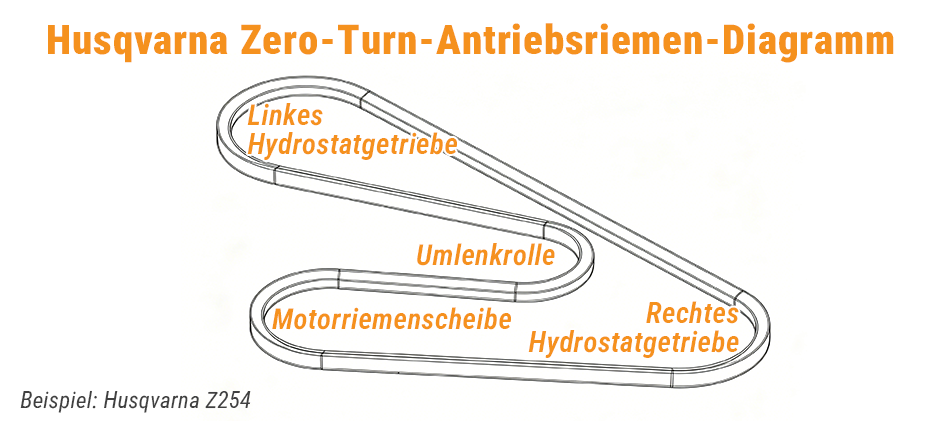

Wie Sie sehen können, verläuft der Riemen in einer „S“-Form. Er umschlingt zunächst die Haupt-Motorriemenscheibe, verdreht sich anschließend zur Spannrolle und verläuft danach weiter zu den linken (LH) und rechten (RH) Riemenscheiben der hydrostatischen Getriebe im hinteren Bereich des Mähers.
Husqvarna RZ5424 Antriebsriemen-Diagramm
Besitzen Sie ein älteres Modell wie den beliebten Husqvarna RZ5424? Obwohl dieses Modell zur früheren RZ-Serie gehört, funktioniert der Fahrantriebsriemen nach demselben Prinzip. Die Leistung wird vom Motor über den Riemen und die Riemenscheiben auf die hydrostatischen Getriebe übertragen, welche die Hinterräder antreiben.
Dennoch gibt es einige Unterschiede im Aufbau. Die genaue Position der Spannrolle, die Lage der Riemenführungen (Belt Keepers), welche verhindern, dass der Riemen abspringt, sowie die Gesamtlänge des Riemens unterscheiden sich in der Regel von denen der Z200-Serie.

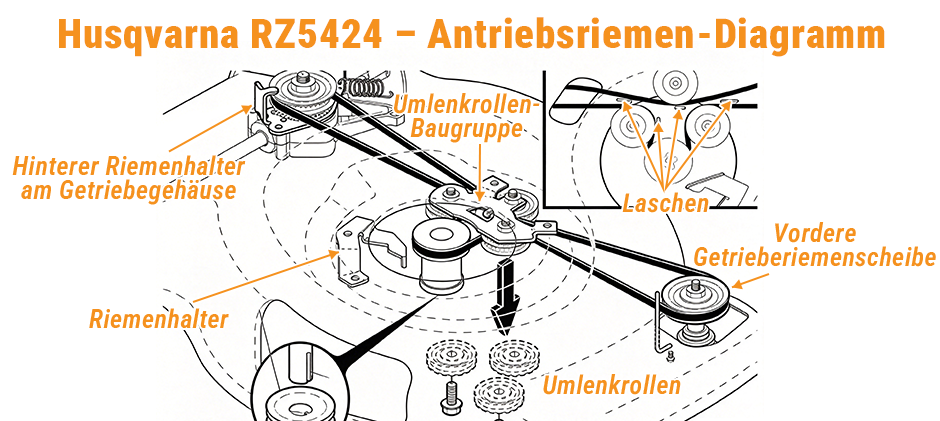

Das Husqvarna RZ5424 Antriebsriemen-Diagramm zeigt einen ähnlichen Riemenverlauf, allerdings können sich die Anordnung der Riemenscheiben und Riemenführungen unterscheiden. Verwenden Sie daher stets das für Ihr Modell passende Diagramm als wichtigste Referenz.
Wie ersetzt man den Fahrantriebsriemen eines Husqvarna Zero-Turn-Mähers?
Der Austausch des Fahrantriebsriemens bei einem Husqvarna Zero-Turn-Mäher ist keine besonders schwierige Aufgabe. Diese Anleitung basiert auf dem üblichen Vorgehen bei Modellen der Z200-Serie. Trennen Sie vor Beginn der Arbeiten unbedingt die Batterie und ziehen Sie die Zündkerzenstecker ab. Dadurch wird verhindert, dass der Motor versehentlich gestartet wird. Ziehen Sie außerdem die Feststellbremse vollständig an.
Schritt 1: Den Mäher für die Wartung vorbereiten
Nachdem die Zündkerzenstecker entfernt wurden, senken Sie das Mähwerk auf die niedrigste Position ab. Dadurch erhalten Sie möglichst viel Platz und einen besseren Zugang zu den Riemen und Riemenscheiben, was den Aus- und Einbau erleichtert.
Schritt 2: Den Mähwerksriemen entfernen
Der Mähwerksriemen (auch Messerantriebsriemen genannt) treibt die Schneidmesser des Mähwerks an und verläuft getrennt vom Fahrantriebsriemen. Er muss zuerst entfernt werden, um genügend Arbeitsraum zu schaffen.
Entfernen Sie zunächst die Riemenscheibenabdeckung am Mähwerk. Drücken Sie anschließend die Spannrolle des Mähwerks nach innen, um die Spannung des Riemens zu lösen. Danach können Sie den Riemen von der Messer-Riemenscheibe abziehen. Greifen Sie anschließend unter den Mäher und nehmen Sie den Riemen von der unteren elektrischen Kupplungsriemenscheibe des Motors ab, um den Mähwerksriemen vollständig zu entfernen.
Schritt 3: Das Mähwerk ausbauen
Lösen Sie sämtliche Befestigungsbolzen und Halterungen, mit denen das Mähwerk am Rahmen des Mähers befestigt ist. Schieben Sie das Mähwerk leicht nach vorne, damit es sich von den vorderen Aufhängungen löst. Anschließend ziehen Sie das komplette Mähwerk unter dem Mäher hervor.
Schritt 4: Die elektrische Kupplung ausbauen
Der Fahrantriebsriemen befindet sich oberhalb der elektrischen Kupplung. Daher muss die Kupplung entfernt werden, um Zugang zum Riemen zu erhalten und ihn austauschen zu können.
Trennen Sie zunächst den Kabelstecker der elektrischen Kupplung. Lösen und entfernen Sie anschließend die große Befestigungsschraube, mit der die Kupplung an der Kurbelwelle des Motors befestigt ist – diese Schraube sitzt in der Regel sehr fest. Es empfiehlt sich, eine zweite Person zu Hilfe zu nehmen. Während eine Person die Mutter am oberen Schwungrad mit einem Schraubenschlüssel festhält, kann die andere die Kupplungsschraube von unten lösen. Nachdem die Schraube entfernt wurde, ziehen Sie die elektrische Kupplung vorsichtig von der Kurbelwelle ab.
Schritt 5: Den alten Fahrantriebsriemen entfernen
Nun haben Sie freien Zugang zum Fahrantriebsriemen. Bitten Sie Ihren Helfer, den federbelasteten Spannrollenhalter zu drücken, um die Riemenspannung zu lösen. Sobald die Spannung nachgelassen hat, ziehen Sie den Riemen von der Motorriemenscheibe ab. Nachdem der vordere Teil des Riemens gelöst wurde, nehmen Sie ihn von den beiden hinteren Riemenscheiben der hydrostatischen Getriebe ab und entfernen den alten Riemen vollständig.
Schritt 6: Den neuen Fahrantriebsriemen montieren
Verlegen Sie den neuen Riemen entsprechend dem offiziellen Husqvarna-Riemendiagramm. Legen Sie den Riemen zunächst über die Lüfter der hydrostatischen Getriebe und setzen Sie ihn korrekt auf beide hinteren Getrieberiemenscheiben auf. Führen Sie den Riemen anschließend nach vorne durch die Spannrollenbaugruppe. Bitten Sie Ihren Helfer abschließend erneut, den Spannrollenhalter zusammenzudrücken, um die Spannung zu lösen, und legen Sie den Riemen sicher auf die Motorriemenscheibe auf. Kontrollieren Sie sorgfältig, dass der Riemen vollständig und gleichmäßig in allen Riemenscheiben sitzt und nirgends schief verläuft.
Schritt 7: Alle Komponenten in umgekehrter Reihenfolge wieder montieren
- Elektrische Kupplung wieder montieren: Schieben Sie die Kupplung wieder auf die Kurbelwelle und achten Sie darauf, dass sich die Verdrehschutzhalterung korrekt in den entsprechenden Schlitz am Mäherrahmen einsetzt. Ziehen Sie anschließend die Befestigungsschraube der Kupplung fest an, während Ihr Helfer die Mutter am Schwungrad gegenhält. Verbinden Sie danach den Kabelstecker der Kupplung wieder.
- Mähwerk wieder montieren: Schieben Sie das Mähwerk zurück unter den Rahmen des Mähers und befestigen Sie sämtliche Halterungen sowie Befestigungsbolzen wieder sicher an ihrem Platz.
- Mähwerksriemen wieder montieren: Legen Sie den Mähwerksriemen wieder auf die elektrische Kupplung sowie die Riemenscheiben des Mähwerks und montieren Sie anschließend die Riemenscheibenabdeckung.
- Abschlusskontrolle: Schließen Sie die Zündkerzenstecker sowie die Batterie wieder an. Der Austausch des Fahrantriebsriemens ist damit abgeschlossen.
Husqvarna Aufsitzmäher Antriebsriemen-Diagramm
Klassische Rasentraktoren wie die Husqvarna YTH-Serie verwenden ebenfalls einen Fahrantriebsriemen, allerdings unterscheidet sich dessen Aufbau etwas. Dieser Riemen wird auch als Fahrantriebsriemen oder Getrieberiemen bezeichnet. Er verbindet die Motorriemenscheibe mit der hinteren Transaxle-Riemenscheibe. Die Transaxle vereint Getriebe und Achse in einer einzigen Baugruppe. Mehrere mittig angeordnete Spannrollen sorgen für die richtige Riemenspannung und führen den Riemen entlang seines vorgesehenen Verlaufs.
Bei Modellen wie dem Husqvarna YTH24V48 und dem Husqvarna YTH22V46 ist das Antriebssystem nahezu identisch. Im Antriebsriemen-Diagramm der YTH-Serie verläuft der Riemen von der kleinen oberen Riemenscheibe an der Motorabtriebswelle durch die Spannrollen und anschließend um die große Transaxle-Riemenscheibe im hinteren Bereich des Mähers.

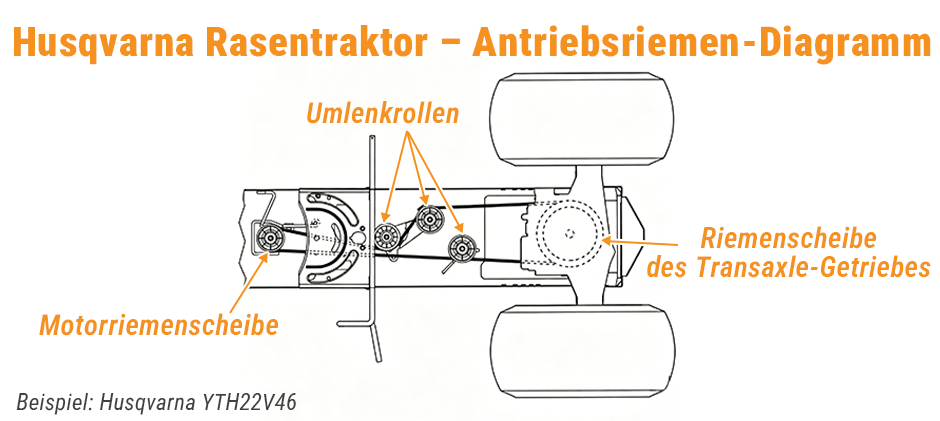

Dieses Diagramm zeigt die wichtigsten Komponenten: die Umlenkrollen, die Transaxle-Riemenscheibe und die Motorriemenscheibe. Der Hebel ist Teil des Kupplungs-/Bremssystems, das den Riemen spannt und entspannt.
So ersetzen Sie den Antriebsriemen eines Husqvarna Rasentraktors
Der Austausch des Riemens bei einem Rasentraktor kann zunächst einschüchternd wirken, ist aber mit der richtigen Vorgehensweise unkompliziert. Dieser Ablauf ist typisch für Modelle wie den Husqvarna YTH22V46.
Schritt 1: Sicherheit und Vorbereitung
Entfernen Sie zunächst das Mähdeck. Wenn Sie nicht sicher sind, wie dies funktioniert, konsultieren Sie die Bedienungsanleitung Ihres Geräts. Für einen besseren Zugang können Sie das Heck des Traktors mithilfe von Auffahrrampen oder geeigneten Unterstellböcken sicher anheben. Sichern Sie die Vorderräder mit Keilen gegen Wegrollen.
Wichtig: Treten Sie das Bremspedal vollständig durch und aktivieren Sie die Feststellbremse. Dieser Schritt ist entscheidend, da dadurch die Spannrolle bewegt und die gesamte Spannung vom Antriebsriemen genommen wird. Dadurch lässt sich der alte Riemen deutlich leichter entfernen und der neue montieren.
Schritt 2: Alten Riemen von der vorderen Riemenscheibe entfernen
Schauen Sie unterhalb des Motors nach. Dort sehen Sie zwei Riemenscheiben: Die größere, untere Riemenscheibe gehört zum Mähwerksriemen, während die kleinere, obere Riemenscheibe für den Antriebsriemen zuständig ist. Um diese Riemenscheibe befindet sich eine Draht-Riemenführung. Ziehen Sie vorsichtig eine Seite dieser Führung nach unten und arbeiten Sie den Riemen aus der Nut der Riemenscheibe heraus. Sie müssen den Riemen nicht von der Welle abnehmen – lösen Sie ihn zunächst nur von der Riemenscheibe.
Schritt 3: Riemen von den mittleren Riemenscheiben entfernen
Gehen Sie zur Mitte des Traktors. Dort sehen Sie eine Gruppe aus drei Umlenkrollen. Achten Sie darauf, wie der Riemen verläuft – ein schnelles Foto mit dem Smartphone ist eine gute Idee, um die ursprüngliche Führung festzuhalten. Neben den Riemenscheiben befinden sich kleine feste Riemenführungen. Der Riemen läuft zwischen der Führung und der Riemenscheibe hindurch. Schieben Sie den Riemen vorsichtig von diesen Umlenkrollen herunter. Dies ist auch eine gute Gelegenheit, die Rollen zu überprüfen. Sie sollten sich frei drehen lassen und dürfen kein Spiel oder Wackeln aufweisen. Wenn sie locker sind oder mahlende Geräusche machen, ist jetzt der richtige Zeitpunkt, sie auszutauschen.
Schritt 4: Riemen von der hinteren Transaxle entfernen
Am hinteren Ende des Traktors läuft der Riemen um die Transaxle-Riemenscheibe. Diese befindet sich direkt unterhalb eines Kunststoff-Kühlventilators. Achten Sie unbedingt darauf, die Lüfterflügel nicht zu beschädigen. Arbeiten Sie den Riemen vorsichtig Stück für Stück über die Lüfterflügel hinweg, bis er vollständig von der Transaxle gelöst ist. Nun können Sie den gesamten alten Riemen herausziehen. Bevor Sie mit der Montage fortfahren, halten Sie den alten Riemen neben den neuen, um sicherzustellen, dass beide die gleiche Länge haben.
Schritt 5: Neuen Riemen montieren
Die Montage erfolgt in umgekehrter Reihenfolge zum Ausbau.
Zuerst hinten: Führen Sie den neuen Riemen vorsichtig über den Kühlventilator und legen Sie ihn auf die Transaxle-Riemenscheibe. Stellen Sie sicher, dass der Riemen korrekt in der Nut sitzt und nicht an einem Lüfterflügel eingeklemmt ist.
- Nach vorne führen: Verlegen Sie den Riemen nach vorne und führen Sie ihn links an der Lenkgetriebe-Baugruppe vorbei.
- Mittlere Riemenscheiben: Fädeln Sie den Riemen durch die Umlenkrollen und verwenden Sie dabei Ihr zuvor aufgenommenes Foto als Orientierungshilfe.
- Beachten Sie folgende Regel: Wenn die Riemenscheibe gerillt ist, läuft die „V“-Seite des Riemens darin. Wenn die Riemenscheibe glatt ist, liegt die flache Rückseite des Riemens auf ihr auf.
- Vordere Riemenscheibe: Führen Sie den Riemen schließlich wieder innerhalb der Drahtführung und auf die obere Motorriemenscheibe.
- Abschließende Kontrolle: Wenn der Riemen vollständig verlegt ist, lösen Sie langsam die Feststellbremse. Sie sollten sehen, wie sich die Umlenkrolle bewegt und Spannung auf den Riemen ausübt. Überprüfen Sie abschließend den gesamten Verlauf des Riemens, um sicherzustellen, dass er sicher sitzt und korrekt geführt wird.
Antriebsriemen vs. Mähwerksriemen
Dies ist eine häufige Verwechslung: Ihr Mäher verfügt über zwei wichtige Riemen, die völlig unterschiedliche Aufgaben erfüllen.
- Antriebsriemen (Fahrantriebsriemen): Dies ist der Riemen, auf den wir uns in diesem Artikel konzentriert haben. Seine einzige Aufgabe besteht darin, den Mäher zu bewegen. Er verbindet den Motor mit dem Getriebe (bei einem Zero-Turn-Mäher) oder mit der Transaxle (bei einem Rasentraktor), um die Räder anzutreiben.
- Mähwerksriemen (Messerriemen / Mäher-Riemen): Dieser Riemen hat die Aufgabe, die Schneidmesser anzutreiben. Er verläuft von der elektrischen Kupplung am Motor zu mehreren Riemenscheiben am eigentlichen Mähdeck.
Wenn sich Ihr Mäher problemlos bewegt, aber kein Gras schneidet, liegt das Problem wahrscheinlich am Mähwerksriemen. Wenn sich die Messer drehen, der Mäher jedoch nicht fährt, liegt das Problem wahrscheinlich am Antriebsriemen.
Abschließende Gedanken
Das Verständnis des Husqvarna-Antriebsriemen-Diagramms ist der Schlüssel zu einer erfolgreichen Reparatur. Egal, ob Sie einen Zero-Turn-Mäher oder einen Rasentraktor besitzen – das Grundprinzip ist immer gleich: Der Riemen überträgt die Motorleistung über ein System aus Riemenscheiben auf die Räder. FridayParts bietet eine große Auswahl an Aftermarket-Husqvarna-Ersatzteilen, damit Sie Ihre Reparatur schnell und problemlos abschließen können.
