Ihr Traktor läuft normalerweise einwandfrei, aber sobald Sie die Zapfwelle (PTO) einschalten, treten plötzlich ernsthafte Probleme auf. Die Motordrehzahl fällt schnell ab, die Messer drehen sich nicht und Sie hören laute Mahlgeräusche oder ein schrilles Quietschen. Noch problematischer ist, dass sich die Zapfwelle manchmal direkt nach dem Einschalten zufällig wieder abschaltet. Dieser Ratgeber erklärt die häufigsten Symptome einer defekten Zapfwellenkupplung, welche Ursachen zum Verschleiß dieser Kupplungen führen und wie Sie das Problem Schritt für Schritt einfach überprüfen können.

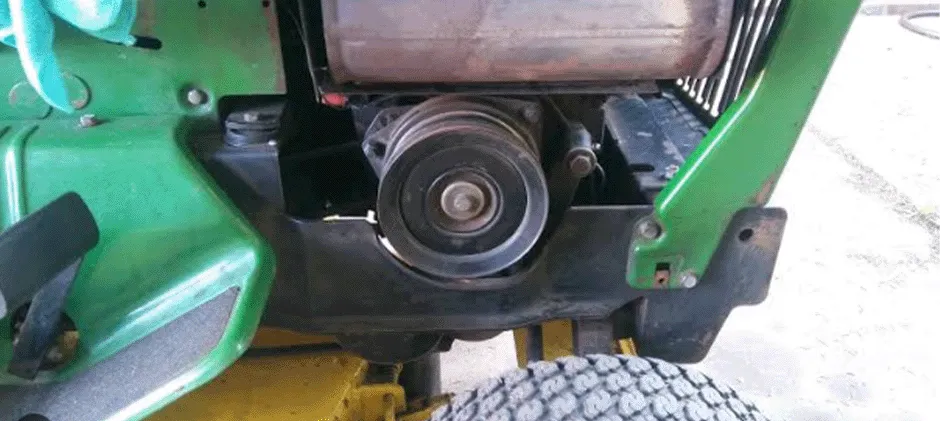

Was ist eine Zapfwellenkupplung und wie funktioniert sie?
Stellen Sie sich die Zapfwellenkupplung wie einen robusten Ein-/Ausschalter für die Kraftübertragung vor. Sie überträgt die Motorleistung auf Anbaugeräte wie Mähwerke, Ballenpressen und Bodenfräsen oder unterbricht diese Kraftübertragung vollständig. Wenn Sie die Zapfwelle einschalten, verriegelt die Kupplung die Verbindung und überträgt die Motorleistung auf das Anbaugerät. Wenn Sie sie ausschalten, wird die Verbindung unterbrochen – das Anbaugerät stoppt, auch wenn der Motor weiterhin läuft. Bei Landmaschinen finden Sie hauptsächlich zwei Arten von Zapfwellenkupplungen:
- Elektrische Zapfwellenkupplung: Diese Bauart ist bei den meisten neueren Maschinen Standard. Wenn Sie den Zapfwellenschalter betätigen, wird eine Magnetspule mit Strom versorgt. Der Magnet zieht die Druckplatte und die Kupplungsscheibe zusammen, sodass die Nabe mit der Motorkurbelwelle verbunden wird und sich die Zapfwelle dreht.
- Mechanische Zapfwellenkupplung: Ältere, einfachere Traktoren verwenden dieses System. Es wird über einen Handhebel oder ein Fußpedal betätigt. Wenn Sie den Hebel bewegen, drücken mechanische Gestänge die Kupplungsscheiben zusammen, um die Kraft zu übertragen.
Wenn Sie wissen, welche Kupplung in Ihrer Maschine verbaut ist, wird die Fehlersuche einfacher. Bestimmte Warnzeichen können Ihnen schnell zeigen, ob das Problem elektrischer oder mechanischer Natur ist.
Häufige Anzeichen für eine defekte Zapfwellenkupplung
Eine verschlissene Zapfwellenkupplung fällt nicht plötzlich ohne Vorwarnung aus. Zuvor gibt sie Ihnen meist deutliche Anzeichen. Wenn Sie diese Probleme frühzeitig erkennen, können Sie wesentlich teurere Folgeschäden vermeiden.
1. Der Motor geht beim Einschalten der Zapfwelle aus
Sie betätigen den Zapfwellenschalter oder ziehen den Hebel, und die Motordrehzahl fällt sofort stark ab, bevor der Motor ausgeht. Dies passiert häufig, wenn ein Lager innerhalb der Kupplung blockiert. Wenn Sie die Zapfwelle einschalten, belastet die festsitzende Kupplung den Motor plötzlich so stark, dass er die zusätzliche Last nicht bewältigen kann und abstirbt.
Nur bei elektrischen Zapfwellenkupplungen: Auch ein kurzgeschlossener Spulendraht kann dieses Problem verursachen. Wenn die Isolierung der Verkabelung beschädigt ist und ein Kabel den Traktorrahmen berührt, kann das Betätigen des Zapfwellenschalters einen Kurzschluss im gesamten elektrischen System verursachen und den Motor sofort abstellen. Bevor Sie die Kupplung verantwortlich machen, überprüfen Sie auch die Sicherheitseinrichtungen wie den Sitzsensor. Defekte Sicherheitsschalter oder Sicherheitssperren können den Motor ebenfalls abschalten.
2. Das Anbaugerät lässt sich nicht einschalten oder schaltet sich zufällig ab
Dies ist das gegenteilige Problem. Sie schalten die Zapfwelle ein, aber nichts bewegt sich. Oder das Anbaugerät läuft eine Sekunde und bleibt dann stehen, obwohl der Motor ganz normal weiterläuft. Das bedeutet, dass die Kupplung keine feste Kraftübertragung herstellen kann.
- Probleme mit der elektrischen Kupplung: Der Magnet ist nicht stark genug, um die Kupplungsscheiben fest zusammenzuziehen. Häufige Ursachen sind eine verschlissene Spule, korrodierte Kabel, eine schwache Batterie bzw. Lichtmaschine oder eine durchgebrannte Sicherung.
- Probleme mit der mechanischen Kupplung: Das Reibmaterial der Kupplungsscheiben ist vollständig abgenutzt, sodass keine ausreichende Reibung mehr vorhanden ist, um das Anbaugerät anzutreiben. Auch falsch eingestellte Gestänge können die Ursache sein, wenn sie die Kupplungsscheiben nicht fest genug zusammendrücken.
3. Ungewöhnliche Geräusche bei laufender Zapfwelle
Ihr Traktor sollte ruhig und gleichmäßig laufen. Mahlgeräusche, schrilles Quietschen oder Rasseln, die gleichzeitig mit der Zapfwelle auftreten oder verschwinden, sind ein ernstes Warnsignal.
- Mahlen oder Brummen: Fast immer ein Hinweis auf ein defektes Kupplungslager. Die Lager ermöglichen es der Kupplung, sich bei ausgeschalteter Zapfwelle frei zu drehen. Verschlissene oder mahlende Lager sollten daher schnell ersetzt werden.
- Scharfes Quietschen: Die Kupplungsscheiben rutschen unter Belastung gegeneinander, anstatt vollständig zu verriegeln. Dadurch entstehen enorme Hitze und Reibung, was bedeutet, dass die Kupplung schnell verschleißt.
- Rasseln oder Klackern: Interne Kupplungsteile haben sich gelöst, oder die gesamte Kupplungseinheit sitzt lose auf der Kurbelwelle.
Ignorieren Sie ungewöhnliche Geräusche nicht. Mahlende oder quietschende Geräusche von der Zapfwelle sind nicht nur störend – sie können darauf hindeuten, dass die Kupplung kurz vor einem vollständigen Ausfall steht. Schalten Sie die Maschine aus und überprüfen Sie sie sofort. Jetzt ein kleines Bauteil zu reparieren, ist wesentlich günstiger, als Ihre Kurbelwelle vollständig zu beschädigen.
4. Die Zapfwelle bleibt unter Last stehen
Dieses Anzeichen ist besonders tückisch, weil zunächst alles normal aussieht. Ohne angeschlossenes Mähwerk oder Bodenfräse dreht sich die Zapfwelle einwandfrei. Sobald Sie das Anbaugerät anschließen und auf dichtes Gras oder harten Boden treffen, bleibt die Zapfwelle stehen, während der Motor weiterhin läuft. Ihre Kupplung kann unter Last nicht genügend Drehmoment übertragen. Der Reibbelag ist zu dünn – die Kupplung funktioniert nur ohne Widerstand und beginnt zu rutschen, sobald sie belastet wird. Auch beschädigte oder abgenutzte Verzahnungen an der Zapfwelle können dieses Problem verursachen.
5. Brandgeruch oder sichtbarer Rauch
Wenn Sie verbrannten Gummi riechen oder Rauch aus dem Bereich der Kupplung sehen, schalten Sie den Motor sofort aus. Durchrutschende Kupplungsscheiben oder eine überhitzte elektrische Spule erzeugen extreme Hitze, die dieses Problem verursacht. Wenn Sie den Traktor weiterhin in diesem Zustand betreiben, kann die Kupplung vollständig durchbrennen – außerdem besteht Brandgefahr.
Was verursacht den Ausfall einer Zapfwellenkupplung?
Zapfwellenkupplungen verschleißen mit der Zeit. Allerdings können verschiedene Probleme dazu führen, dass sie wesentlich früher ausfallen als vorgesehen.
- Normaler Verschleiß: Nach Hunderten von Betriebsstunden nutzt sich der Reibbelag der Kupplungsscheiben ab, und auch die Lager werden mit der Zeit defekt. Dies ist eine normale Folge der regelmäßigen Nutzung.
- Elektrische Probleme (elektrische Zapfwellenkupplungen): Hitze und Vibrationen können die Magnetspule beschädigen. Kabel werden spröde, scheuern durch oder korrodieren, wodurch Kurzschlüsse oder Unterbrechungen der Stromversorgung entstehen können.
- Überlastung des Traktors: Der Einsatz schwerer Anbaugeräte mit hoher Last, für die Ihre Maschine nicht ausgelegt ist, belastet die Kupplung dauerhaft. Sie überhitzt und verschleißt dadurch sehr schnell.
- Falsch eingestelltes Gestänge (mechanische Zapfwellenkupplungen): Wenn die Verbindungsgestänge nicht richtig eingestellt sind, rutscht die Kupplung dauerhaft. Die dadurch entstehende zusätzliche Hitze beschleunigt den Verschleiß erheblich.
- Öl- und Fettablagerungen: Undichte Motordichtungen können Öl oder Fett auf die Kupplungsscheiben gelangen lassen. Dadurch wird der Reibbelag beschädigt und die Kupplung rutscht ständig durch.
Was passiert, wenn eine Zapfwellenkupplung defekt ist?
Wenn Sie die Warnzeichen einer verschlissenen Zapfwellenkupplung ignorieren, können später wesentlich größere Probleme entstehen.
- Plötzlicher Kraftverlust: Ihr Mähwerk oder Ihre Bodenfräse kann plötzlich aufhören, sich zu drehen. Dies ist besonders gefährlich, wenn Sie auf unebenem oder abschüssigem Gelände arbeiten.
- Weitere teure Bauteile werden beschädigt: Eine blockierte Kupplung kann die Motorkurbelwelle beschädigen oder sogar brechen – eine Reparatur kann sehr teuer werden. Eine instabile oder defekte Kupplung kann außerdem angrenzende Dichtungen und Wellendichtringe schnell verschleißen lassen.
- Erhebliche Sicherheitsrisiken: Wenn sich die Kupplung nicht vollständig ausrückt, dreht sich das Anbaugerät weiter. Dadurch besteht eine ernsthafte Gefahr für Sie und alle Personen in der Nähe des Traktors.
Wenn die Kupplung vollständig ausfällt, kann der Traktor erst wieder eingesetzt werden, nachdem das Problem behoben wurde. Dadurch verlieren Sie wertvolle Arbeitszeit und müssen zusätzliche Reparaturkosten tragen.
Wie kann man eine Zapfwellenkupplung testen?
Vermuten Sie, dass Ihre Zapfwellenkupplung Probleme macht? Mit den folgenden schnellen Prüfungen können Sie die Ursache des Problems ermitteln. Sicherheit hat immer Vorrang: Schalten Sie den Traktor aus, ziehen Sie den Zündschlüssel ab und trennen Sie das Zündkabel, bevor Sie Bauteile berühren.
Sichtprüfung
Überprüfen Sie den Bereich um die Kupplung auf offensichtliche Probleme: verbrannte oder beschädigte Kabel, korrodierte Steckverbindungen oder Öl, das über die Kupplungsscheiben gespritzt ist.
Test ohne Last
Trennen Sie den Riemen oder die Antriebswelle, die die Zapfwellenkupplung mit dem Anbaugerät verbindet. Starten Sie den Motor und schalten Sie die Zapfwelle ein.
- Wenn der Motor weiterhin sofort ausgeht: Die Kupplung selbst ist möglicherweise defekt, beispielsweise aufgrund eines blockierten Lagers, oder es liegt irgendwo ein elektrischer Kurzschluss vor.
- Wenn der Motor gleichmäßig läuft: Das Problem liegt wahrscheinlich am Anbaugerät – beispielsweise an blockierten Lagern der Mähwerkspindel oder einem festgefressenen Getriebe der Bodenfräse.
Elektrische Tests (nur bei elektrischen Zapfwellenkupplungen)
Verwenden Sie ein Multimeter, um die Stromversorgung am Stecker der Kupplung zu prüfen, während der Zapfwellenschalter eingeschaltet ist. Wenn keine Spannung anliegt, sind möglicherweise der Schalter, die Sicherung oder die Verkabelung defekt.
Sie können auch den Widerstand der Spule messen. Ein unendlich hoher Widerstand weist auf einen unterbrochenen Stromkreis in der Spule hin, während ein Widerstand von null auf einen Kurzschluss der Spule hindeutet. In beiden Fällen muss die Spule ausgetauscht werden. Sehen Sie im Wartungshandbuch Ihres Traktors nach, welcher genaue Widerstandswert für die Spule vorgesehen ist.
Zusammenfassung
Eine defekte Zapfwellenkupplung kann Ihre gesamte Arbeit zum Stillstand bringen. Wenn Sie die Warnzeichen frühzeitig erkennen, können Sie jedoch relativ einfach herausfinden, was nicht stimmt. Führen Sie unsere Schritt-für-Schritt-Prüfungen durch, um die Ursache des Problems einzugrenzen und festzustellen, ob Sie neue Ersatzteile benötigen.
