Wenn während eines Grab-, Schub- oder Ladezyklus eine Warnleuchte aufleuchtet, liegt das eigentliche Problem meist nicht an der Leuchte selbst, sondern an den drohenden Ausfallzeiten. Dieser Leitfaden erklärt die Caterpillar-Warnsymbole und ihre Bedeutung auf praktische Weise: worauf die häufigsten CAT-Warnleuchten tatsächlich hinweisen, was Sie bei Offroad-Maschinen zuerst überprüfen sollten, wann Sie die Maschine abschalten müssen und wann Warnleuchten erst nach Behebung der Ursache zurückgesetzt werden sollten.
Welche Arten von Caterpillar-Warnleuchten gibt es?
CAT-Maschinen verwenden mehrere „Warnstufen“, damit Sie reagieren können, bevor aus einem kleinen Problem ein Stillstand auf der Baustelle wird. Auch wenn sich die Symbole je nach Modell unterscheiden, treten die folgenden Kategorien bei Baggern, Planierraupen, Kompakt-Raupenladern und Radladern häufig auf.

1) Status- und Funktionsanzeigen
Diese zeigen einen Betriebsmodus oder eine aktive Funktion an – keinen Fehler. Beispiele: Arbeitsscheinwerfer eingeschaltet, Fernlicht aktiv, Feststellbremse angezogen, Regeneration aktiv, Tempomat oder Auto-Idle aktiv (je nach Maschine).
2) Warn- und Serviceanzeigen
Meist gelb oder bernsteinfarben. Diese Warnungen zeigen an, dass ein System außerhalb des Sollbereichs arbeitet oder bald gewartet werden muss (Verstopfung/Einschränkung, niedriger Flüssigkeitsstand, abweichende Sensorwerte, beginnende Überhitzung usw.). Oft können Sie einen kurzen Arbeitszyklus noch sicher abschließen, sollten jedoch einen kontrollierten Stopp und eine Inspektion einplanen.
3) Stopp- und Abschaltwarnungen
In der Regel rot (teilweise zusätzlich mit akustischem Alarm). Diese Warnungen weisen auf Zustände hin, die Motor, Hydraulik oder Abgasnachbehandlung schnell beschädigen können – beispielsweise niedriger Öldruck, starke Überhitzung, kritische Probleme im Ladesystem oder Fehler an Brems- bzw. Lenksystemen (maschinenabhängig). Behandeln Sie diese Warnungen nach dem Prinzip: „Maschine schützen und Menschen schützen.“
4) Anzeigeninstrumente als Warnhilfen
Bei vielen CAT-Dashboards sind Anzeigeninstrumente nicht nur „nice to have“. Werte wie Drehzahlmesser (RPM), Amperemeter/Ladesystem, Kühlmitteltemperatur und Druckanzeigen helfen dabei, Warnungen zu vermeiden, indem sie Trends frühzeitig sichtbar machen.
5) Meldungen im Informationsdisplay und Diagnosecodes
Moderne Offroad-Maschinen kombinieren Warnleuchten häufig mit Textmeldungen und Fehlercodes. Das Symbol zeigt an, in welchem Bereich gesucht werden sollte, während der Code hilft, den genauen Stromkreis, Sensor oder Systemzustand einzugrenzen.
Was bedeutet jede Caterpillar-Warnleuchte?
Bei jeder Warnung gilt dasselbe Ziel: das Risiko erkennen, die schnellsten sicheren Prüfungen durchführen und wiederkehrende Ausfälle verhindern.

DEF-Warnleuchte (DEF Fluid Warning Light)
- Was es normalerweise bedeutet: Das DEF-System benötigt Aufmerksamkeit – häufig niedriger DEF-Stand, schlechte DEF-Qualität, Probleme mit der Dosierung/Heizung oder ein Fehler im Abgasnachbehandlungs- bzw. NOx-Steuersystem (je nach Emissionsstufe und Maschine unterschiedlich).
- Warum es wichtig ist: DEF-Fehler können einen Motor-„Derate“ (Leistungsreduzierung) auslösen. Das kann eine produktive Schicht in langsame Arbeitszyklen verwandeln – besonders bei Maschinen, die eine stabile Drehzahl und Last benötigen (Bulldozer beim Schieben, Bagger beim Ausheben, Radlader beim Verladen).
- Was Sie nicht tun sollten:
- Füllen Sie kein DEF mit nicht verifizierter Flüssigkeit oder aus verschmutzten Behältern nach.
- Ignorieren Sie wiederholte DEF-Warnungen nicht – der Derate-Zustand verschärft sich in der Regel und verschwindet nicht von selbst.
Teile-Aspekt: DEF-/Abgasnachbehandlungsfehler betreffen häufig Sensoren, Filter und Pumpen. Wenn die Fehlersuche auf ein defektes Bauteil hinweist, ist die schnelle Beschaffung des passenden entscheidend, um wieder einsatzbereit zu sein.

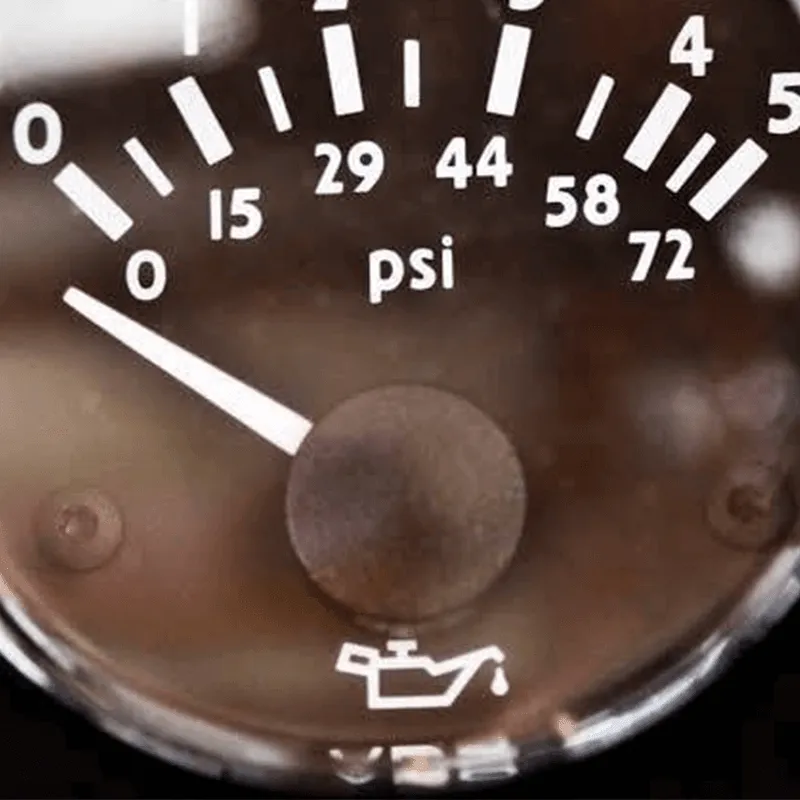

Motoröl-Druckwarnleuchte
- Was es normalerweise bedeutet: Der Öldruck liegt unter dem sicheren Grenzwert für die aktuelle Drehzahl/Last. Dies kann tatsächlich ein zu niedriger Öldruck sein oder ein defekter Sensor bzw. ein Verkabelungsproblem – Sie müssen es jedoch zunächst als echten Fehler behandeln, bis es bestätigt wurde.
- Warum es wichtig ist: Zu niedriger Öldruck kann Lager und Turboladerkomponenten sehr schnell beschädigen. Bei Offroad-Maschinen können hohe Last, hohe Umgebungstemperaturen und lange Leerlaufphasen dazu führen, dass ölbezogene Probleme plötzlich auftreten.
- Praktischer Tipp: Wenn die Öldruckwarnleuchte direkt nach einem Service erscheint, sollten Sie zuerst die „einfachen“ Fehler vermuten: falscher Filter, doppelte Dichtung, falsche Ölfüllmenge oder ein loser Stecker.

Emissionsfehler-Warnleuchte
- Was es normalerweise bedeutet: Ein Problem im Emissions- bzw. Abgasnachbehandlungssystem (je nach Maschine: DPF, SCR, Sensoren, Dosierung, Temperatur-/Druckdifferenzen usw.).
- Wann Sie anhalten und den Service durchführen sollten: Wenn die Maschine stark in den Notlauf (Derate) geht, die Warnung nach einem ordnungsgemäßen Regenerationsversuch (sofern zulässig) bestehen bleibt oder mehrere zusammenhängende Warnmeldungen auftreten, sollten Sie eine Wartung einplanen, anstatt den Motor den ganzen Tag über „neu zu starten“.

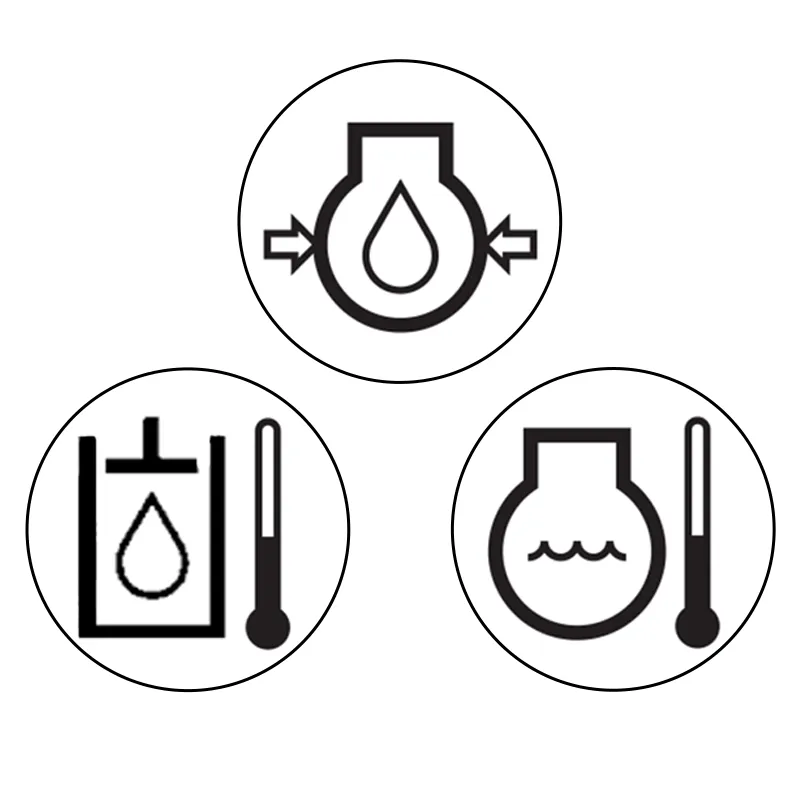

Kühlmitteltemperatur-Warnleuchte
- Was es normalerweise bedeutet: Die Kühlmitteltemperatur liegt über dem normalen Betriebsbereich oder das Kühlsystem kann die Wärme unter der aktuellen Last nicht mehr ausreichend kontrollieren.
- Warum es wichtig ist: Hoher Hydraulikbedarf + hohe Motorlast + schmutzige Umgebungen führen dazu, dass Kühlsysteme schnell überlastet werden, wenn der Luftstrom reduziert ist (Verschmutzungen), der Kühlmittelstand zu niedrig ist oder der Lüfter bzw. der Kühlerblock eingeschränkt ist.
- Wiederholtes Überhitzen vermeiden:
- Reinigen Sie die Kühlerpakete regelmäßig nach Plan, nicht erst, wenn die Warnleuchte erscheint.
- Stellen Sie sicher, dass Verkleidungen und Dichtungen intakt sind; fehlende Dichtungen können die Kühleffizienz deutlich reduzieren.

Amperemeter bei Caterpillar
- Was es anzeigt: Ob das System die Batterie lädt oder Energie aus ihr entnimmt. Bei einigen Maschinen sehen Sie statt der Stromstärke die Spannung, aber die Logik ist ähnlich.
- Wie „auffällige“ Werte im Einsatz aussehen:
- Große Entladung im normalen Betrieb (die Batterie wird entladen)
- Keine Ladung nach dem Start (Problem mit Lichtmaschine/Regler/Verbindung)
- Schwankende Werte bei Nutzung von Zusatzverbrauchern (möglicherweise lose Verbindung, defekte Lichtmaschine oder schlechte Masseverbindungen)
- Warum es wichtig ist: Ein schwaches Ladesystem führt zu Startproblemen, instabilen Sensorsignalen und störenden Fehlermeldungen – insbesondere bei Kaltstarts, Nachtarbeit mit Beleuchtung oder Maschinen mit vielen elektronischen Steuerungen.

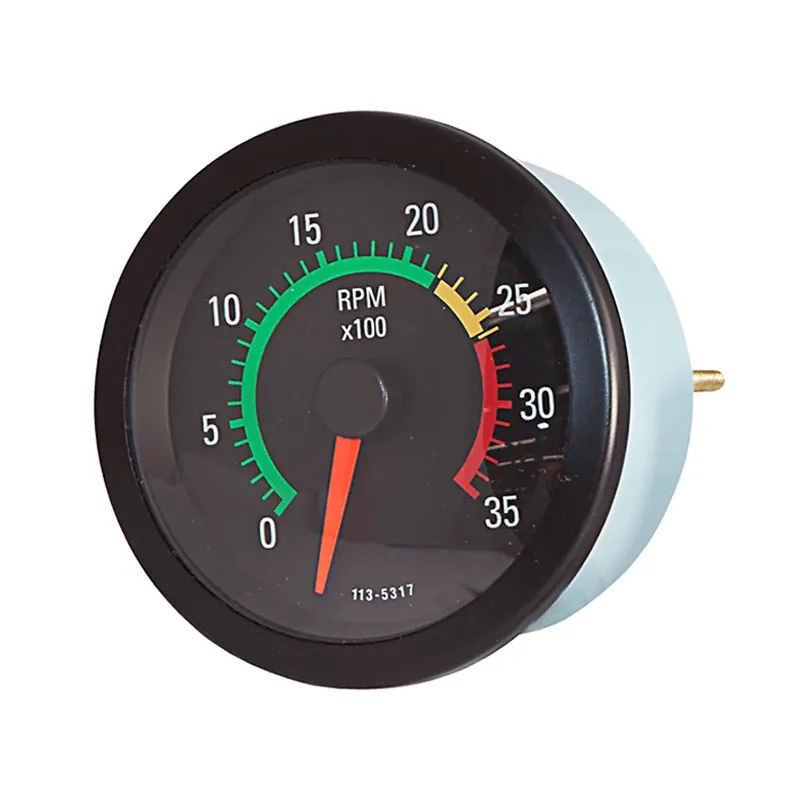

Drehzahlmesser bei Caterpillar
- Was es anzeigt: Die Motordrehzahl in Umdrehungen pro Minute. Er ist eines der nützlichsten Instrumente zur Reduzierung von Verschleiß, da viele Fehler mit falschen Bediengewohnheiten beginnen.
- So nutzen Sie ihn, um Warnungen zu vermeiden:
- Vermeiden Sie „Lugging“: niedrige Drehzahl + hohe Last kann die Abgastemperaturen erhöhen und den Antriebsstrang sowie die Hydraulik belasten.
- Vermeiden Sie Überdrehzahl: überhöhte Drehzahl erhöht Wärme und Verschleiß und kann den Kraftstoffverbrauch verschlechtern.
- Passen Sie die Drehzahl an die Aufgabe an: Graben, Planieren und Laden haben oft unterschiedliche „optimale Bereiche“.
Häufige Warnleuchten bei Caterpillar und was zu tun ist
| Anzeige / Messinstrument | Typische Bedeutung | Wahrscheinliches Risiko bei Ignorieren | Erste Maßnahme | Weiterarbeiten? |
|---|---|---|---|---|
| DEF-Flüssigkeitswarnung | Niedriger DEF-Stand / DEF-Systemfehler | Derate (Leistungsreduzierung), Schäden am Abgasnachbehandlungssystem | Füllstand/Qualität prüfen, Fehlercodes dokumentieren | Manchmal kurzzeitig, aber Wartung einplanen |
| Motoröldruck | Druck unter sicherem Niveau | Schnelle Motorschäden | Motor im Leerlauf laufen lassen, dann abstellen, wenn es bestehen bleibt | Nein, wenn es dauerhaft bleibt |
| Emissionsfehler | Fehler im Abgasnachbehandlungs-/Emissionssystem | Derate, Probleme bei der Regeneration, wiederkehrende Fehler | Auf offensichtliche Blockaden prüfen, Fehlercodes dokumentieren | Eingeschränkt; abhängig von der Stärke des Derates |
| Kühlmitteltemperatur | Überhitzungstendenz oder Überhitzung | Zylinderkopfdichtungsschaden, Verzug von Bauteilen, Ausfall | Last reduzieren, Kühlerpaket prüfen | Nur wenn die Temperatur schnell wieder sinkt |
| Amperemeter/Ladung | Ladeproblem oder hohe elektrische Last | Startprobleme, instabile Elektronik | Kabel/Masse/Belt prüfen | Ja, kurzzeitig, aber zeitnah reparieren |
| Drehzahlmesser | Motordrehzahl (kein Fehler an sich) | Falsche Bedienung erhöht Verschleiß und Temperatur | Arbeitsweise/Drehzahl an Aufgabe anpassen | Ja – zur Vermeidung von Fehlern nutzen |

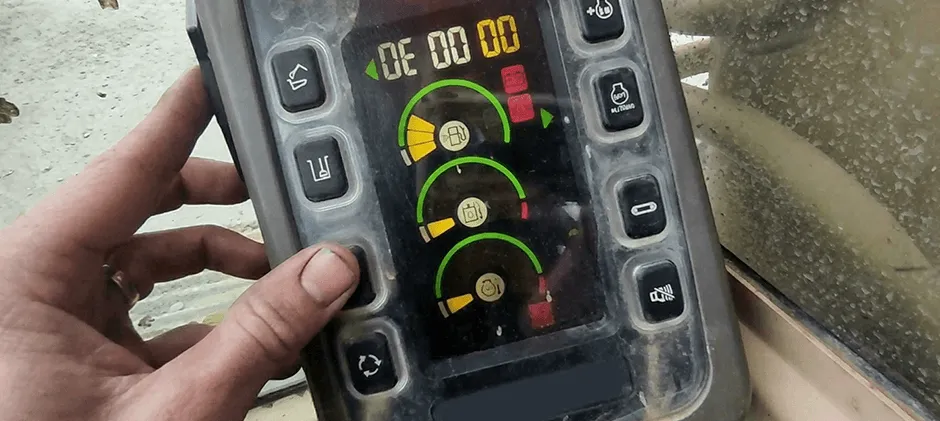

Bedeutung der Farben der Caterpillar-Warnleuchten
Farbcodes sind darauf ausgelegt, schnell und universell verständlich zu sein, auch wenn sich Symbole unterscheiden können.
- Rot = Stopp / Maschine schützen
Als sofortige Maßnahme behandeln. Last reduzieren, an einem sicheren Ort anhalten und die Maschine abschalten, wenn der Zustand bestehen bleibt.
- Gelb/Amber = Vorsicht / bald warten
Oft kann ein kurzer Arbeitszyklus noch beendet werden, aber nicht ignorieren. Ursache beheben, bevor es zu einem roten Problem wird.
- Grün = Normalbetrieb oder aktive Funktion
Meist informativ (Funktion ist aktiviert).
- Blau = aktive Funktion (modellabhängig)
Zeigt oft an, dass ein System aktiv ist; normalerweise kein Fehlercode.
- Weiß/Grau = Info / Hinweis
Wird oft für Nachrichten, Erinnerungen oder Modusanzeigen verwendet.
Beste Vorgehensweise: Die Farbe zeigt die Dringlichkeit; die Meldung bzw. der Code zeigt die Richtung. Beides zusammen verwenden, nicht nur das Symbol.
Wie setzt man Caterpillar-Warnleuchten zurück?
Ein Zurücksetzen der Leuchte ohne Behebung der Ursache führt dazu, dass kleine Probleme zu wiederkehrenden Problemen werden. Verwenden Sie stattdessen diese Reihenfolge:
- Maschine sicher machen. Maschine abstellen, Anbaugeräte absenken, Bremse/Sperre setzen, Betriebsrichtlinien beachten.
- Warnung dokumentieren. Symbol + Meldung + Code + Betriebsbedingungen (Drehzahl, Last, Temperatur, letzter Service).
- Ursache beheben. Richtige Flüssigkeit nachfüllen, Kühlerpakete reinigen, Verkabelung reparieren, defekte Sensoren/Komponenten ersetzen usw.
- Zündzyklus (Basis-Reset). Viele Warnungen löschen sich nach Aus-/Einschalten, wenn der Fehler behoben ist.
- Service-Menü / Diagnosegerät verwenden, wenn nötig. Einige emissionsbezogene Fehler und gespeicherte Codes müssen nach der Reparatur korrekt gelöscht werden.
- Unter gleichen Bedingungen testen. Die gleiche Last/Drehzahl wie beim Auftreten der Warnung erneut fahren, um sicherzustellen, dass das Problem wirklich behoben ist.
Wenn die Warnung schnell zurückkommt, als aktiven Fehler behandeln. Steckverbindungen, Kabelverlauf, Massepunkte und zugehörige Sensoren erneut prüfen – intermittierende Verkabelungsprobleme sind bei Offroad-Maschinen durch Vibration und Schmutz häufig.
Häufige Fragen zu CAT-Warnleuchten
1) Sind Warnleuchten bei allen CAT-Maschinen gleich?
Nein. Dasselbe System kann unterschiedliche Symbole bei Baggern und Radladern verwenden, und neuere Maschinen zeigen oft zusätzlich Meldungen oder Codes an. Immer das Handbuch für den jeweiligen Serienbereich prüfen.
2) Was sollte zuerst getan werden, wenn während der Arbeit eine Warnung erscheint?
Last reduzieren und Betrieb stabilisieren (ggf. Leerlauf/Neutral), dann das Display lesen. Code dokumentieren, bevor der Schlüssel ausgeschaltet wird – sonst gehen wichtige Informationen verloren.
3) Ist es sicher, mit einer gelben/orangen Warnleuchte weiterzuarbeiten?
Manchmal ja, für einen kurzen kontrollierten Zeitraum. Wenn jedoch Derate, Überhitzungstendenz, ungewöhnliche Geräusche oder Druckverlust auftreten, sofort stoppen und prüfen. „Die Bahn fertig machen“ ist ok; „den ganzen Tag weiterfahren“ kann teuer werden.
4) Warum gehen mehrere scheinbar unabhängige Warnleuchten gleichzeitig an?
Niedrige Systemspannung, schlechte Masseverbindungen oder ein defekter Ladekreis können zufällige Warnungen verursachen. Batterieverbindungen und Ladespannung früh prüfen – besonders bei Startproblemen.
5) Lösen Fahrwerksprobleme Warnleuchten aus?
Verschleiß am Unterwagen zeigt sich meist zuerst durch Vibrationen, schlechtes Geradeausfahren, Geräusche oder reduzierte Fahrleistung – nicht durch ein direktes Symbol. Starker Widerstand oder Fehlstellung kann jedoch Last und Temperatur erhöhen und dadurch temperaturbezogene Warnungen verursachen. Bei Verdacht auf Verschleiß Unterwagenkomponenten prüfen: Laufrollen, Leiträder, Kettenräder, Kettenglieder und Spannsysteme.
Für Ersatzoptionen für schwere Einsätze (Ketten, Rollen, Kettenräder, Leiträder, Spannzylinder, Spannfedern und komplette Ketteneinheiten) finden Sie kompatible CAT-Unterwagenteile für Bagger, Kompaktlader und Dozer.
Fazit
Warnleuchten sind nur dann sinnvoll, wenn sie zum richtigen nächsten Schritt führen: Risiko reduzieren, Ursache bestätigen und einmal korrekt beheben. Wenn eine Reparatur Ersatzteile erfordert, unterstützen wir Betreiber von Baumaschinen mit hochwertigen Aftermarket-Teilen zu wettbewerbsfähigen Preisen, großem Sortiment und breiter Kompatibilität über viele Maschinenmarken hinweg. Nutzen Sie die Prüfungen in diesem Leitfaden, um schneller zu diagnostizieren und anschließend sicher und produktiv weiterzuarbeiten.
