Der Vergaser gehört zu den wichtigsten Bauteilen eines Briggs-&-Stratton-Kleinmotors. Er mischt Luft und Kraftstoff im richtigen Verhältnis, damit der Motor zuverlässig arbeiten kann. Wenn der Rasenmäher schlecht startet, die Motordrehzahl schwankt oder die Leistung nachlässt, lohnt sich ein Blick auf den Vergaser. In diesem Leitfaden zum Briggs-&-Stratton-Vergaserdiagramm stellen wir die wichtigsten Vergaserteile und ihre Funktionen vor und erklären, wie sie zusammenarbeiten.
Was ist ein Briggs-&-Stratton-Vergaser?
Der Vergaser ist ein wichtiger Bestandteil eines Briggs-&-Stratton-Kleinmotors. Er sorgt dafür, dass Kraftstoff und Luft im richtigen Verhältnis gemischt werden, damit der Motor zuverlässig und gleichmäßig läuft. Wenn der Vergaser verschmutzt oder defekt ist, können verschiedene Probleme auftreten.
Häufige Anzeichen für einen defekten Briggs-&-Stratton-Vergaser
Ein defekter oder verschmutzter Vergaser kann verschiedene Motorprobleme verursachen.
- Motor startet nicht: Eines der häufigsten Probleme ist, dass der Motor nicht anspringt. Mögliche Ursachen sind ein verschmutzter Vergaser, eine verstopfte Düse oder alter Kraftstoff.
- Motor läuft unruhig oder schwankt: Wenn die Motordrehzahl schwankt oder der Motor unruhig läuft, kann dies ebenfalls am Vergaser liegen. Häufige Ursachen sind eine eingeschränkte Kraftstoffzufuhr, ein verschmutzter Vergaser oder eine undichte Stelle im Ansaugsystem.
- Kraftstoff tritt am Vergaser aus: Auch austretender Kraftstoff kann auf ein Problem mit dem Vergaser hinweisen. Mögliche Ursachen sind eine beschädigte Dichtung, ein defekter Schwimmer oder ein verschlissenes Nadelventil.
Briggs-&-Stratton-Vergaserdiagramm erklärt

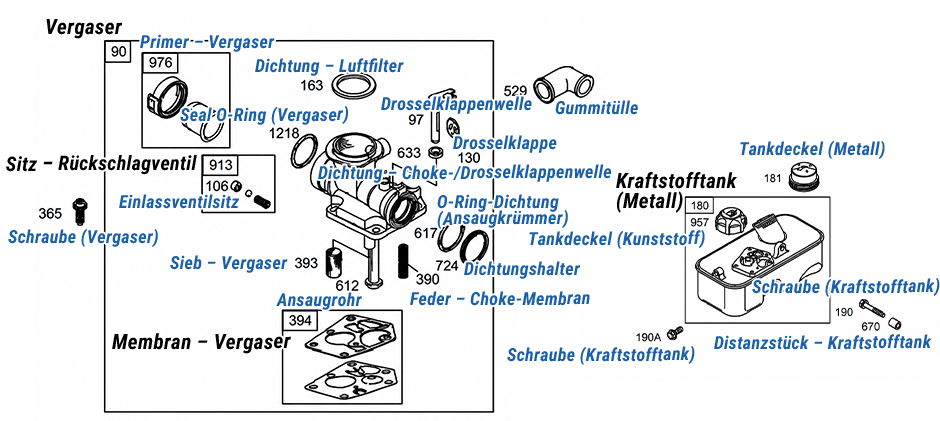

Ein Briggs-&-Stratton-Vergaser besteht aus mehreren wichtigen Bauteilen, die gemeinsam die Kraftstoffzufuhr, die Luftzufuhr und die Motordrehzahl steuern. Mit einem Vergaserdiagramm lassen sich die einzelnen Teile leichter erkennen und typische Motorprobleme gezielter prüfen. Zu den wichtigsten Bauteilen des Briggs-&-Stratton-Vergasers gehören das Vergasergehäuse, das Schwimmersystem, die Kraftstoffdüse, die Choke-Einrichtung, die Drosselklappensteuerung und verschiedene Dichtungsteile.Nachfolgend finden Sie zur Orientierung ein Vergaserdiagramm für den Briggs-&-Stratton-Motor 10B900.
Wie funktioniert ein Briggs-&-Stratton-Vergaser?
Die Funktionsweise eines Briggs-&-Stratton-Vergasers lässt sich vereinfacht in neun Schritten erklären:
- Luftzufuhr: Luft gelangt über den Luftansaugkanal in den oberen Bereich des Vergasers und wird zunächst durch einen Filter von Schmutz und Fremdkörpern gereinigt.
- Choke: Beim Starten des Motors kann der Choke den Luftkanal nahezu verschließen. Dadurch gelangt weniger Luft in den Vergaser und das Gemisch enthält mehr Kraftstoff, was den Motorstart erleichtert.
- Venturi-Effekt: In der Mitte des Luftkanals strömt die Luft durch eine verengte Stelle, den sogenannten Venturi. Dadurch erhöht sich die Strömungsgeschwindigkeit und der Luftdruck sinkt.
- Kraftstoffzufuhr: Der niedrigere Luftdruck erzeugt einen Unterdruck am Kraftstoffkanal und zieht Kraftstoff in den Luftstrom.
- Drosselklappe: Die Drosselklappe öffnet oder schließt den Luftkanal. Ist sie geöffnet, gelangt mehr Luft-Kraftstoff-Gemisch in den Zylinder. Dadurch kann der Motor mehr Leistung erzeugen und seine Drehzahl erhöhen.
- Gemisch zum Zylinder: Das Luft-Kraftstoff-Gemisch strömt weiter in den Zylinder.
- Kraftstoffversorgung: Der Kraftstoff wird aus einer kleinen Vorratskammer, der sogenannten Schwimmerkammer, zugeführt.
- Sinkender Kraftstoffstand: Wenn der Kraftstoffstand in der Schwimmerkammer sinkt, sinkt auch der Schwimmer und öffnet das Einlassventil.
- Nachfüllen: Durch das geöffnete Ventil strömt neuer Kraftstoff aus dem Kraftstofftank in die Schwimmerkammer. Der Schwimmer steigt wieder an und schließt das Ventil, sobald der richtige Kraftstoffstand erreicht ist.

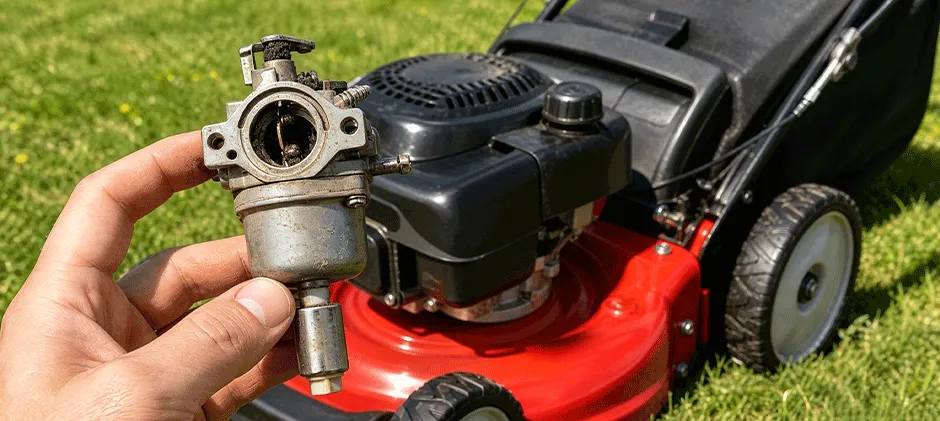

Wie reinigt man einen Briggs-&-Stratton-Vergaser?
Einen Rasenmäher-Vergaser zu reinigen, ist mit ein paar einfachen Schritten schnell gemacht. In diesem Abschnitt zeigen wir, wie Sie den Vergaser reinigen können, ohne ihn auszubauen, und wie Sie bei einer starken Verstopfung gründlicher vorgehen.
Methode 1: Vergaser reinigen, ohne ihn auszubauen
- Motor abstellen und Zündkerzenstecker abziehen.
- Luftfilter ausbauen und auf Verschmutzungen prüfen. Bei Bedarf ersetzen.
- Schwimmerkammer an der Unterseite des Vergasers abnehmen.
- Vergaserreiniger in die Schwimmerkammer, die Hauptdüse und das Vergasergehäuse sprühen.
- Schmutz, Ablagerungen und Kraftstoffrückstände entfernen.
- Schwimmerkammer und Luftfilter wieder einbauen.
- Zündkerzenstecker wieder anschließen und den Motor starten.
Methode 2: Vergaser ausbauen und gründlich reinigen
- Zündkerzenstecker abziehen und den Vergaser ausbauen.
- Vergaser zerlegen, einschließlich Schwimmerkammer und Schwimmer.
- Vergaserreiniger durch alle Düsen und Kraftstoffkanäle sprühen.
- Stark verschmutzte Metallteile bei Bedarf in Vergaserreiniger einweichen.
- Vergaser wieder zusammenbauen und nach Möglichkeit neue Dichtungen verwenden.
- Vergaser wieder einbauen und den Rasenmäher testen.
Tipps zur Vergaserreinigung
- Verwenden Sie zum Reinigen der Düsen niemals harte Metallwerkzeuge.
- Tauschen Sie alten Kraftstoff aus, wenn er längere Zeit gelagert wurde.
- Wenn die Reinigung das Problem nicht behebt, muss der Vergaser möglicherweise überholt oder ersetzt werden.
Vergaser reparieren oder ersetzen?
Wenn erste Anzeichen für ein Problem auftreten, muss der Vergaser nicht unbedingt sofort ersetzt werden.
Reparieren Sie den Vergaser, wenn:
- Der Vergaser noch relativ neu ist.
- Die Probleme nach längerer Lagerung oder der Verwendung von altem Kraftstoff aufgetreten sind.
- Keine sichtbaren Risse oder Korrosionsspuren vorhanden sind.
- Dichtungen, Membranen oder Primerpumpen verschlissen, aber noch austauschbar sind.
- Düsen oder Kraftstoffkanäle durch Ablagerungen oder Schmutz verstopft sind.
Häufige Reparaturen am Vergaser:
- Dichtungen und O-Ringe ersetzen
- Einen Vergaser-Reparatursatz einbauen
- Primerpumpen oder Kraftstoffleitungen ersetzen
Profi-Tipp: Ethanolhaltiger Kraftstoff kann die Bildung von Ablagerungen im Vergaser begünstigen. Ethanol-freier Kraftstoff kann dabei helfen, künftigen Problemen vorzubeugen.
Ersetzen Sie den Vergaser, wenn:
- Das Vergasergehäuse Risse aufweist oder verzogen ist.
- Starke Korrosion oder Lochfraß vorhanden ist.
- Gewinde beschädigt sind oder Anschlüsse nicht mehr richtig abdichten.
- Der Vergaser sehr alt ist und Ersatzteile nur schwer erhältlich sind.
- Die Reparaturkosten in die Nähe der Kosten für einen neuen Vergaser kommen oder diese übersteigen.
In vielen Fällen ist der Austausch des Vergasers schneller, zuverlässiger und zudem überraschend günstig – besonders bei Kleinmotoren.
Fazit
Wer das Briggs-&-Stratton-Vergaserdiagramm versteht, kann Probleme am Vergaser von Kleinmotoren leichter erkennen und beheben. Zu wissen, wann sich eine Reparatur lohnt und wann ein Austausch sinnvoller ist, kann gerade in der Hauptsaison Zeit, Geld und unnötigen Ärger sparen.Ist das Problem geringfügig und der Vergaser insgesamt noch in gutem Zustand, reicht häufig eine Reparatur aus. Bei strukturellen Schäden oder wiederkehrenden Problemen ist ein Austausch dagegen oft die sinnvollere Lösung auf lange Sicht.Bei FridayParts finden Sie eine große Auswahl an hochwertigen Rasenmäher-Vergasern und passenden Vergaserteilen. So können Sie Ihren Vergaser einfach selbst reparieren oder ersetzen.
