Ein Antriebsriemenwechsel erfordert keine besonderen mechanischen Fachkenntnisse. Entscheidend ist, vor dem Ausbau die Riemenführung zu überprüfen und anschließend die richtige Riemenspannung einzustellen. Dieser Leitfaden erklärt, wie Sie einen Antriebsriemen wechseln und welche weiteren Komponenten Sie überprüfen sollten, solange das System zerlegt ist.
Was macht ein Antriebsriemen?
Ein Antriebsriemen überträgt die Motorleistung auf wichtige Komponenten. Je nach System treibt der Riemen beispielsweise die Lichtmaschine, Wasserpumpe, Servolenkungspumpe, den Klimakompressor oder andere Komponenten an. Wenn der Riemen rutscht oder ausfällt, können diese Systeme ihre Funktion verlieren. Ein verschlissener oder zu locker gespannter Riemen kann die Ladeleistung, Kühlung, Lenkunterstützung und den allgemeinen Betrieb der Maschine beeinträchtigen. Ältere Maschinen verwenden häufig Keilriemen – manchmal auch mehrere gleichzeitig. Die Riemenführung kann je nach Modell unterschiedlich sein. Prüfen Sie daher vor dem Ausbau das Betriebshandbuch oder den Riemenlaufplan.
Der Zustand der Riemenscheiben, die Funktion der Umlenkrolle und der Zustand des Riemenspanners beeinflussen ebenfalls die Lebensdauer des Antriebsriemens. Wenn Sie einen Riemen wechseln, ohne diese Komponenten zu überprüfen, müssen Sie die Reparatur möglicherweise schon deutlich früher erneut durchführen. Ein neuer Riemen ist nur so gut wie die Komponenten, über die er läuft. Verschlissene Riemenscheiben, festgefressene Umlenkrollen oder ein schwacher Riemenspanner können zu einem vorzeitigen Ausfall des Antriebsriemens führen. Überprüfen Sie daher das gesamte Riemensystem, bevor Sie den Antriebsriemen austauschen.
| Riemenart | Typische Form | Typischer Einsatz | Wichtigste Prüfung |
|---|---|---|---|
| Keilrippenriemen | Flach mit Rippen | Moderne Nebenaggregate | Ausrichtung der Rippen |
| Keilriemen | Keilförmig | Ältere Motoren und einige Maschinen | Sitz in der Nut |
| Maschinenspezifischer Riemen | Je nach Maschine unterschiedlich | Rasenmäher, Kompaktmaschinen, Arbeitsmaschinen | Riemenführung und Spannmethode |
Anzeichen dafür, dass ein Antriebsriemen ausgetauscht werden muss
Bevor Sie lernen, wie man einen Antriebsriemen wechselt, sollten Sie wissen, wann der richtige Zeitpunkt für einen Austausch gekommen ist. Antriebsriemen zeigen in der Regel Warnzeichen, bevor sie reißen. Sie können Verschleiß erkennen, ungewöhnliche Geräusche hören oder eine Veränderung im Laufverhalten der Maschine feststellen. Achten Sie auf gerissene Rippen, ausgefranste Kanten, fehlende Stücke, freiliegende Zugstränge oder eine glänzende, glasierte Oberfläche. Einseitiger Verschleiß deutet auf eine Fehlausrichtung der Riemenscheiben hin. Eine polierte Oberfläche weist auf Rutschen oder Überhitzung hin.
Geräusche und Veränderungen der Leistung sind ebenso wichtige Anzeichen. Quietschen, Zwitschern, eine aufleuchtende Batteriewarnleuchte, eine erhöhte Temperatur, eine schwergängige Lenkung oder der Geruch von verbranntem Gummi können auf Probleme mit dem Antriebsriemen hinweisen. In manchen Fällen ist der Riemen einfach verschlissen. In anderen Fällen liegt die eigentliche Ursache bei einer falschen Riemenspannung, einer schwergängigen Riemenscheibe, Verschmutzungen oder einem schwachen Riemenspanner.
Das Verschleißbild kann Ihnen helfen, die eigentliche Ursache des Problems zu erkennen, bevor Sie einen neuen Antriebsriemen montieren.

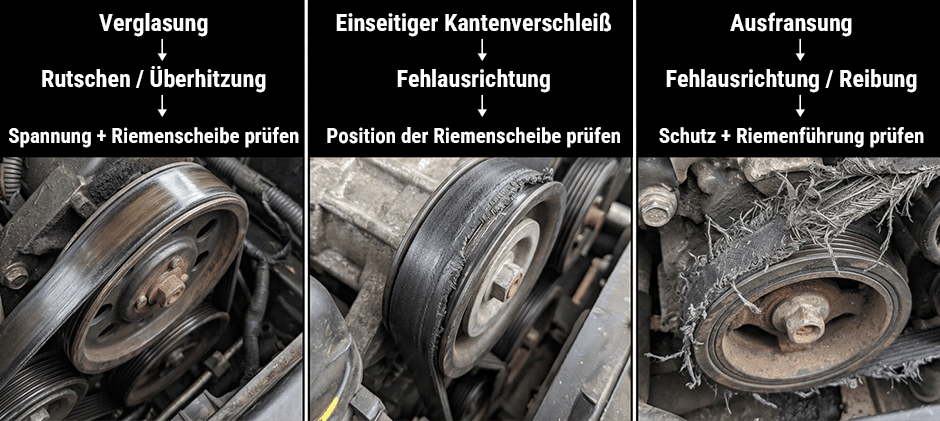

| Riemensymptom | Wahrscheinliche Ursache | Als Nächstes prüfen |
|---|---|---|
| Verglasung | Rutschen oder übermäßige Hitze | Riemenspannung und Riemenscheibe |
| Einseitiger Kantenverschleiß | Fehlausrichtung | Position der Riemenscheibe und Geradheit der Halterung |
| Risse quer über die Rippen | Alterung und Verhärtung | Alter des Riemens und Wartungshistorie |
| Ausfransung | Fehlausrichtung oder Reibung | Schutzvorrichtungen, Führungen und Riemenführung |
| Fehlende Stücke | Fremdkörper oder Beschädigung der Riemenscheibe | Zustand der Riemennuten und Verschmutzungen |
| Wiederholtes Quietschen nach der Montage | Falsche Riemenspannung oder festgefressenes Bauteil | Riemenspanner, Umlenkrolle oder Lager des Nebenaggregats |
Auch Flüssigkeitsverunreinigungen spielen eine wichtige Rolle. Öl, Fett und Kühlmittel können die Lebensdauer selbst hochwertiger Ersatz-Antriebsriemen verkürzen. Wenn der Bereich um den Riemen verschmutzt oder nass ist, sollten Sie die Undichtigkeit vor der Montage des neuen Riemens beheben.
So wechseln Sie einen Antriebsriemen: Schritt-für-Schritt-Anleitung
Der Austausch eines Antriebsriemens beginnt bereits, bevor der alte Riemen entfernt wird. Wenn die Riemenführung klar ist, das richtige Ersatzteil bereitliegt und die zugehörigen Komponenten ordnungsgemäß überprüft wurden, wird der Austausch eines Antriebsriemens deutlich einfacher und überschaubarer.
Vor dem Start
Beginnen Sie damit, den richtigen Riemen, die passenden Werkzeuge und eine Referenz für die Riemenführung der Maschine bereitzulegen.
Für den Austausch eines Antriebsriemens werden normalerweise folgende Dinge benötigt:
- Der passende Ersatz-Antriebsriemen
- Ein Wartungshandbuch oder Riemenlaufplan
- Ein Steckschlüssel- und Schraubenschlüsselsatz
- Eine Verlängerungsstange oder ein Werkzeug für den Riemenspanner
- Ein Montierhebel, wenn das System eine manuelle Einstellung verwendet
- Eine Taschenlampe oder Arbeitsleuchte
- Handschuhe und Augenschutz
- Ein Smartphone, um ein deutliches Foto der Riemenführung aufzunehmen
Parken Sie die Maschine auf einem ebenen Untergrund, stellen Sie den Motor ab, ziehen Sie den Schlüssel ab und lassen Sie heiße Komponenten abkühlen, bevor Sie in der Nähe der Riemenführung arbeiten. Bei Arbeiten an Maschinen sollten Sie angehobene Anbaugeräte sichern, bevor Sie Ihre Hände in die Nähe des Antriebsbereichs bringen. Diese Vorsichtsmaßnahmen machen das Erlernen des Wechsels eines Antriebsriemens deutlich sicherer und unkomplizierter.

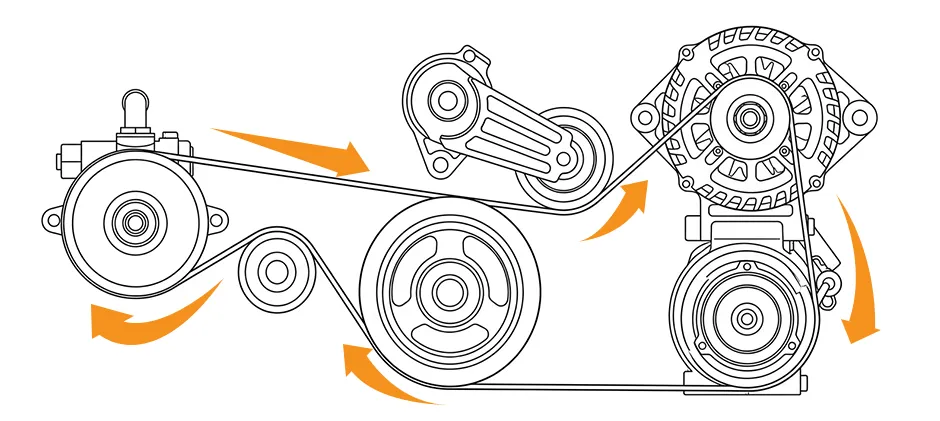

Schritt 1: Riemenführung überprüfen
Überprüfen Sie vor dem Ausbau den Verlauf des Riemens. Dadurch vermeiden Sie einen der häufigsten Fehler bei der Montage eines Antriebsriemens.
Suchen Sie zuerst nach einem werkseitig angebrachten Aufkleber mit dem Riemenlaufplan. Wenn kein Aufkleber vorhanden ist, verwenden Sie das Wartungshandbuch. Ein Foto aus mehreren Blickwinkeln kann später Zeit sparen, insbesondere bei schwer zugänglichen oder eng angeordneten Systemen. Eine schnelle Skizze kann ebenfalls hilfreich sein, wenn der Zugang eingeschränkt ist.
Dieser Schritt ist bei einem Keilrippenriemenwechsel besonders wichtig, da ein falscher Verlauf die Riemenspannung beeinflussen oder dazu führen kann, dass sich ein Nebenaggregat in die falsche Richtung dreht.
Schritt 2: Riemenspannung lösen
Lösen Sie die Riemenspannung mit der für das jeweilige System vorgesehenen Methode. Einige Systeme verfügen über einen automatischen Riemenspanner, während andere über eine manuelle Einstellmöglichkeit verfügen.
Bei einem automatischen Riemenspanner:
- Setzen Sie das passende Werkzeug oder die Verlängerungsstange am Spannarm an.
- Drehen Sie den Riemenspanner langsam in die richtige Richtung.
- Halten Sie die Spannung vom Riemen fern.
- Ziehen Sie den Riemen von der am leichtesten zugänglichen Riemenscheibe ab.
Bei einem System mit manueller Einstellung:
- Lösen Sie die Befestigungsschrauben des Nebenaggregats oder der Umlenkrolle.
- Lösen Sie die Einstellschraube langsam.
- Bewegen Sie das Aggregat so weit, dass der Riemen frei wird.
- Entfernen Sie den Riemen, ohne ihn mit Gewalt abzuziehen.
Vermeiden Sie es, den Riemen mit einem Schraubendreher abzuhebeln, sofern dies nicht ausdrücklich im Wartungshandbuch erlaubt ist. Dadurch können die Kanten der Riemenscheiben, die Zugstränge des Riemens oder angrenzende Komponenten beschädigt werden.
Schritt 3: Alten Riemen entfernen und überprüfen
Sobald der Riemen entfernt ist, überprüfen Sie ihn, bevor Sie ihn beiseitelegen. Das Verschleißbild kann dabei helfen zu erklären, warum das System ausgefallen ist.
Überprüfen Sie die Rippen und Seitenflächen auf Risse, Verglasung, ausgefranste Kanten, fehlende Stücke oder freiliegende Zugstränge. Achten Sie auf Staubablagerungen, Ölspuren oder Kühlmittelrückstände. Ein ungleichmäßiger Kantenverschleiß deutet normalerweise darauf hin, dass eine Riemenscheibe nicht richtig ausgerichtet ist.
An diesem Punkt entstehen auch viele wiederkehrende Ausfälle. Wenn der Riemen ausgetauscht wird, ohne das restliche System zu überprüfen, tritt häufig dasselbe Problem erneut auf.
Schritt 4: Riemenscheiben, Lager und Riemenspanner überprüfen
Überprüfen Sie jede Riemenscheibe, bevor Sie den neuen Riemen montieren. Dieser Teil der Arbeit ist genauso wichtig wie die Überprüfung des Riemens selbst. Eine vollständige Inspektion des Riemenantriebssystems umfasst Riemenscheiben, Lager, Riemenspanner und Ausrichtung – nicht nur den Riemen.
Überprüfen Sie das System auf:
- Umlenkrollen, die sich beim Drehen von Hand rau oder schwergängig anfühlen
- Seitliches Spiel in den Lagern der Riemenscheiben
- Beschädigte oder mit Fremdkörpern gefüllte Riemennuten
- Verbogene Halterungen
- Einen Riemenspanner, der klemmt, ruckartig arbeitet oder nicht gleichmäßig in seine Ausgangsposition zurückkehrt
- Undichtigkeiten in der Nähe, beispielsweise an Dichtungen oder Kühlmittelschläuchen
- Nebenaggregatwellen, die sich während der Drehung sichtbar bewegen oder eiern
Ein neuer Riemen kann zwar kurze Zeit auf verschlissenen Komponenten laufen, wird aber normalerweise nicht lange halten. Wenn sich ein Riemenscheibenlager rau oder locker anfühlt oder der Riemenspanner sich nicht gleichmäßig bewegt, sollten diese Komponenten instand gesetzt oder ausgetauscht werden, bevor der Riemen wieder montiert wird.
Dies ist auch ein guter Zeitpunkt, um die angrenzenden Nebenaggregate des Motors zu überprüfen. Eine undichte Wasserpumpe oder ein verschlissenes Lichtmaschinenlager kann die Lebensdauer des Riemens sehr schnell verkürzen.
Schritt 5: Neuen Riemen vergleichen
Vergleichen Sie den neuen Riemen vor der Montage mit dem alten Riemen. Verwenden Sie jedoch die korrekte Teilenummer und die Serviceinformationen als wichtigste Referenz.
Vergleichen Sie:
- Gesamtlänge
- Breite
- Anzahl der Rippen
- Riemenprofil
- Teilenummer aus dem Wartungshandbuch oder Ersatzteilkatalog der Maschine
Der alte Riemen kann sich durch die Alterung gedehnt haben. Daher reicht ein visueller Vergleich allein nicht aus. Wenn der Ersatzriemen nicht den erforderlichen Spezifikationen entspricht, montieren Sie ihn nicht.
Schritt 6: Neuen Riemen montieren
Setzen Sie den neuen Riemen vorsichtig in jede Riemennut ein. Führen Sie ihn zuerst um die unteren und feststehenden Riemenscheiben und lassen Sie bei Bedarf die am leichtesten zugängliche Riemenscheibe bis zum Schluss frei.
Achten Sie beim Auflegen des Riemens darauf, dass jede Rippe vollständig in der richtigen Position sitzt und der Riemen nicht verdreht ist. Bei Keilrippenriemen ist die korrekte Ausrichtung der Rippen entscheidend. Bei Keilriemensystemen ist der richtige Sitz in der Nut ebenso wichtig.
Bevor Sie die Riemenspannung wiederherstellen, überprüfen Sie den gesamten Riemenverlauf erneut. Wenn der Riemen schief sitzt, zu hoch läuft oder eine Nut verfehlt, korrigieren Sie dies, bevor Sie fortfahren. Diese Sorgfalt unterscheidet eine schnelle Reparatur von einem fachgerechten Antriebsriemenwechsel.
Schritt 7: Richtige Riemenspannung einstellen
Die richtige Riemenspannung ist einer der wichtigsten Aspekte beim Austausch eines Antriebsriemens. Ein zu locker gespannter Riemen kann rutschen und überhitzen. Ein zu stark gespannter Riemen kann die Lager überlasten und die Lebensdauer angrenzender Komponenten verkürzen.
Bei automatischen Systemen sollte der Riemenspanner gleichmäßig in seine Ausgangsposition zurückkehren und den Riemen stabil halten. Bei manuellen Systemen stellen Sie die Riemenspannung gemäß den Herstellervorgaben ein. Wenn für das System ein Riemenspannungsmessgerät vorgeschrieben ist, verwenden Sie dieses. Die Riemenspannung nur nach Gefühl statt mit einem Messgerät einzustellen, führt häufig zu Geräuschen oder vorzeitigem Verschleiß.
| Spannungsproblem | Was normalerweise passiert |
|---|---|
| Zu locker | Quietschen, Rutschen, Überhitzung, schwache Leistung der Nebenaggregate |
| Zu straff | Lagerverschleiß, Belastung der Riemenscheiben, kurze Riemenlebensdauer |
| Richtige Spannung | Stabiler Lauf und leiser Betrieb |
Schritt 8: Motor starten und erneut prüfen
Starten Sie den Motor und beobachten Sie den Riemen zunächst im Leerlauf, bevor Sie die Maschine wieder normal einsetzen.
Achten Sie auf einen gleichmäßigen Lauf, eine stabile Bewegung des Riemenspanners und ungewöhnliche Geräusche. Hören Sie auf Quietschen, Zwitschern oder Schlagen. Beobachten Sie, wie der Riemen über die Antriebsriemenscheiben läuft. Wenn der Riemen seitlich wandert, Staub aufwirbelt oder wiederholt Geräusche verursacht, stellen Sie den Motor ab und überprüfen Sie das System erneut.
Bei Systemen mit manueller Riemenspannung lohnt es sich außerdem, die Spannung nach einer kurzen Einlaufphase erneut zu überprüfen. Ein neuer Riemen kann sich nach der Montage leicht setzen.
Wann ist ein Austausch in Eigenregie sinnvoll?
Einige Riemenwechsel sind einfach genug, um von einem sorgfältigen Besitzer selbst durchgeführt zu werden. Andere Arbeiten sollten besser einem Fachmann überlassen werden.
Ein Austausch in Eigenregie ist in der Regel sinnvoll, wenn:
- Der Riemen leicht zugänglich ist
- Die Riemenführung eindeutig ist
- Keine Geräusche von den Riemenscheiben auftreten
- Keine umfangreiche Demontage erforderlich ist
- Die korrekten Spezifikationen des Ersatzriemens leicht zu bestätigen sind
Ein professioneller Service ist in der Regel die bessere Wahl, wenn:
- Der Riemenverlauf nicht sichtbar ist
- Eine Riemenscheibe seitliches Spiel aufweist
- Der Riemenspanner schwach ist
- Die Maschine wiederholt Probleme mit gerissenen oder ausgefallenen Riemen hatte
- Das System modellspezifisch und schwer einzustellen ist
- Mehrere angrenzende Ersatzteile für Baumaschinen gleichzeitig überprüft werden müssen
Häufige Fehler beim Wechseln eines Antriebsriemens
Die meisten wiederkehrenden Riemenausfälle sind auf einige wenige vermeidbare Fehler zurückzuführen.
Riemenführung nicht überprüfen
Ohne Foto, Diagramm oder Aufkleber mit dem Riemenlaufplan kann der Riemen leicht auf dem falschen Weg montiert werden. Dies kann zu schlechtem Lauf, falscher Spannung oder einem fehlerhaften Betrieb der Nebenaggregate führen.
Nur den Riemen austauschen
Ein verschlissener Riemen ist häufig nur ein Teil des Problems. Defekte Umlenkrollen, schwache Riemenspanner oder verbogene Halterungen können den neuen Ersatzriemen schnell beschädigen. Die Montage einer neuen Umlenkrolle zusammen mit dem Riemen verhindert wiederkehrende Ausfälle und sorgt für einen reibungslosen Betrieb des Systems.
Die falsche Riemengröße verwenden
Ein Riemen, der ähnlich aussieht, ist nicht unbedingt der richtige. Eine falsche Länge, Breite oder Rippenanzahl kann von Anfang an Geräusche, Rutschen oder Ausrichtungsprobleme verursachen.
Flüssigkeitsverunreinigungen ignorieren
Öl und Kühlmittel verringern die Haftung des Riemens und können das Riemenmaterial beschädigen. Wenn sich in der Nähe eine aktive Undichtigkeit befindet, beheben Sie diese, bevor Sie den neuen Riemen montieren.
Die falsche Riemenspannung einstellen
Eine falsche Riemenspannung ist eine häufige Ursache für einen vorzeitigen Riemenausfall. Zu locker gespannte Riemen rutschen und überhitzen. Zu straff gespannte Riemen können die Lager überlasten und die Lebensdauer der zugehörigen Komponenten des Ladesystems sowie anderer rotierender Teile verkürzen.
Den Riemen mit Gewalt montieren
Wenn der Riemen scheinbar zu schwierig zu montieren ist, kann die Riemenführung falsch sein oder die Spannung wurde möglicherweise nicht vollständig gelöst. Ihn mit Gewalt einzusetzen, kann den Riemen beschädigen, noch bevor die Maschine überhaupt läuft.
Die abschließende Prüfung überspringen
Einige Riemenprobleme treten erst nach dem Starten des Motors auf. Eine abschließende Prüfung kann einen schlechten Sitz, eine Fehlausrichtung oder eine instabile Riemenspannung erkennen, bevor die Maschine wieder eingesetzt wird.
Eindeutige Warnzeichen ignorieren
Ignorieren Sie verbrannten Gummi, anhaltendes Quietschen, Riemenabrieb oder eine steigende Temperatur nicht. Diese Anzeichen weisen häufig auf Probleme im Riemenantrieb oder bei den angrenzenden Kühlkomponenten hin.
Fazit
Das Geheimnis für einen langlebigen Riemenwechsel liegt nicht allein im Riemen selbst. Zu wissen, wie man einen Antriebsriemen richtig wechselt, bedeutet auch zu verstehen, dass der Riemenspanner und die Riemenscheiben genauso wichtig sind wie der neue Riemen. Verschlissene Komponenten des Riemenantriebs können einen neuen Riemen schnell zerstören. Überprüfen Sie diese Komponenten daher vor der Montage sorgfältig. Kontrollieren Sie nach dem Starten des Motors außerdem den Lauf des Riemens. Wenn Sie diese Schritte richtig durchführen, bleibt die Reparatur dauerhaft erledigt. Für Besitzer von schweren Maschinen ist ein Anbieter, der genaue Informationen zur Passgenauigkeit bereitstellt und ein vollständiges Sortiment an zugehörigen Ersatzteilen führt, eine nützliche Anlaufstelle. FridayParts ist eine Option, die Sie in Betracht ziehen können.
