Wenn Sie Leistungsverlust unter Last, einen unrunden Leerlauf oder wiederholte Leistungsreduzierung (Derate) bei einem Dieselmotor diagnostizieren, ist das AGR-System (Abgasrückführung) häufig einer der ersten Bereiche, die überprüft werden sollten. Bei modernen Dieselmotoren beeinflusst die Abgasrückführung gleichzeitig die Emissionen, den Ansaugluftstrom und die Verbrennungstemperatur. Wenn das System ordnungsgemäß funktioniert, denken die meisten Maschinenbediener kaum darüber nach. Sobald es jedoch zu Verstopfungen, einem klemmenden Ventil oder Undichtigkeiten kommt, macht sich die Maschine in der Regel durch einen deutlichen Leistungsverlust bemerkbar, bevor sie tatsächlich ausfällt. Dieser Leitfaden erklärt, welche Funktion das AGR-System hat, warum es ausfällt und welche zugehörigen Komponenten bei der Diagnose am häufigsten überprüft werden.
Was ist eine Abgasrückführung (AGR)?
Die Abgasrückführung (AGR) führt einen kontrollierten Teil der Abgase zurück in den Ansaugtrakt des Motors. Ziel ist es, die maximale Verbrennungstemperatur zu senken und dadurch die Bildung von Stickoxiden (NOx) zu reduzieren. Das ist die grundlegende Aufgabe des AGR-Systems bei den meisten Dieselmotoren.

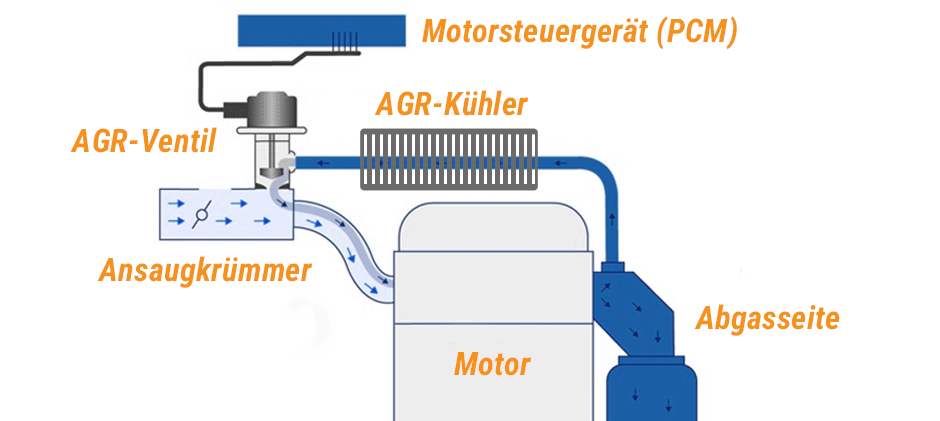

Bei einem gekühlten AGR-System ist der Strömungsweg relativ direkt:
- Abgas wird auf der Abgasseite abgezweigt
- Das AGR-Ventil regelt den Abgasstrom
- Das Gas strömt durch den AGR-Kühler
- Anschließend wird es zum Ansaugkrümmer zurückgeführt
Der Aufbau unterscheidet sich je nach Motorfamilie, das Grundprinzip bleibt jedoch gleich. Heißes Abgas wird wieder der Ansaugluft beigemischt, um die Verbrennungstemperatur zu senken. Bei vielen Systemen erreicht das in den Kühler eintretende Gas mehrere hundert Grad Celsius. Die Austrittstemperatur des Kühlers liegt unter Last bei ordnungsgemäßer Funktion häufig im Bereich von 150–200 °C. Wenn die Austrittstemperatur aufgrund von Verschmutzungen oder eines zu geringen Kühlmitteldurchflusses höher bleibt, nimmt die Wirksamkeit der AGR ab.
Das gleiche Muster ist bei Cummins-, CAT-, John-Deere- und Perkins-Motoren zu beobachten. Die Komponenten sind je nach Motor unterschiedlich angeordnet, aber der typische Fehlerverlauf ist ähnlich: Ruß lagert sich im AGR-Ventil und in den Abgaswegen ab, die Bewegung des Ventils wird langsamer und das Motorsteuergerät (ECM) erkennt zunehmend eine Abweichung zwischen dem angeforderten Abgasstrom und der tatsächlichen Reaktion.
Warum verwenden Dieselmotoren eine AGR?
Dieselmotoren verwenden eine Abgasrückführung, weil die Grenzwerte für Stickoxide (NOx) streng sind. Die AGR reduziert die NOx-Bildung im Zylinder, bevor die Abgase die nachgeschaltete Abgasnachbehandlung erreichen. Das ist die technische Antwort. Praktisch bedeutet es: Ohne einen stabilen AGR-Abgasstrom wird es schwieriger, den Motor sowohl sauber als auch vorschriftsgemäß zu betreiben.
Auch das Betriebsprofil spielt dabei eine wichtige Rolle. Eine Maschine, die mit hoher Temperatur und über längere Zeit unter Last läuft, hält den AGR-Weg normalerweise sauberer als eine Maschine, die zwischen kurzen Arbeitszyklen im Leerlauf läuft. Auf einer Baustelle, auf der Maschinen stundenlang zwischen verschiedenen Einsätzen warten, bilden sich Ablagerungen schneller und das AGR-Ventil beginnt wesentlich früher zu klemmen. Bei einigen leichten Anwendungen oder Anwendungen mit geringer Last stellen Techniker im Bereich von 3.000–4.000 Betriebsstunden bereits deutliche Ablagerungsprobleme fest. Motoren, die stärker beansprucht werden, können häufig länger laufen, bevor sich eine vergleichbare Ablagerung bildet.
Die AGR beeinflusst außerdem mehr als nur die Emissionswerte. Sobald der Abgasstrom beginnt, vom Sollwert abzuweichen, bemerken Bediener häufig zuerst eine schwächere Gasannahme. Danach nimmt die Rußbelastung zu und der Dieselpartikelfilter (DPF) muss möglicherweise häufiger als üblich regeneriert werden. Auch der Kraftstoffverbrauch kann allmählich steigen, noch bevor ein eindeutiger Fehlercode erscheint.
Wie funktioniert das AGR-System?
Die Abgasrückführung funktioniert über drei Hauptbereiche. Wenn Sie die Diagnose in diese Bereiche aufteilen, wird die Fehlersuche einfacher:
- Das AGR-Ventil
- Der AGR-Kühler
- Die Sensoren und die Steuerung
Wenn einer dieser Bereiche außerhalb des vorgesehenen Bereichs arbeitet, kann der Motor weiterhin laufen, aber nicht mehr sauber oder gleichmäßig. Das Symptom kann an einer Stelle auftreten, während die eigentliche Ursache an einer anderen Stelle liegt.
Das AGR-Ventil
Fragt man die meisten Dieselmotorentechniker, welches Bauteil zuerst ausfällt, lautet die Antwort häufig: das AGR-Ventil. Es befindet sich im heißen Abgasstrom, ist ständig Ruß ausgesetzt und muss sich präzise bewegen. Mit der Zeit bilden sich Kohlenstoff- und Rußablagerungen rund um Ventilschaft und Ventilsitz. Dadurch wird das Ventil schwergängig, bleibt teilweise geöffnet oder schließt nicht mehr so, wie es sollte.
Wenn das passiert, sind die Symptome normalerweise deutlich spürbar:
- Leistungsverlust unter Last
- Unruhiger oder instabiler Leerlauf
- Verzögerter Aufbau des Ladedrucks
- Wiederkehrende Fehlercodes im Zusammenhang mit dem AGR-Abgasstrom
Ein dauerhaft geöffnetes AGR-Ventil führt zu einer zu großen Menge an Abgas im Ansaugtrakt und lässt den Motor kraftlos wirken. Außerdem kann es die Reaktion des Turboladers beeinflussen, da der Ansaugdruck instabil wird. Ein dauerhaft geschlossenes Ventil verursacht das gegenteilige Problem: Die NOx-Werte steigen und das ECM erkennt schließlich den fehlenden Abgasstrom. Bei einigen Motoren sind P0401 oder P0402 die ersten Hinweise. Bei anderen, insbesondere bei größeren Maschinen, wird der Fehler über SPN/FMI-Codes gemeldet, die mit der Ventilposition oder einem unzureichenden Abgasstrom zusammenhängen.
Der Fehlercode allein reicht jedoch nicht aus, um das AGR-Ventil als Ursache festzulegen. Bei vielen Systemen sollte die Abweichung zwischen der angeforderten und der tatsächlichen Ventilposition unter stabilen Bedingungen nur wenige Prozent betragen, wobei die genaue Toleranz vom jeweiligen Motortyp abhängt. Ist die Abweichung größer als erwartet, kann das Ventil klemmen – ein fehlerhaftes Rückmeldesignal oder eine beschädigte Verkabelung kann jedoch das gleiche Muster erzeugen. Deshalb sind Live-Daten für eine zuverlässige Diagnose wichtig.
Der AGR-Kühler und warum er ausfällt
Der AGR-Kühler arbeitet unter hoher Belastung und fällt zunächst häufig unauffällig aus. Seine Aufgabe besteht darin, dem Abgas Wärme zu entziehen, bevor dieses wieder in den Ansaugtrakt gelangt. Wenn der Kühler sauber ist und der Kühlmitteldurchfluss ausreichend ist, bleibt die Austrittstemperatur in einem geeigneten Bereich und die AGR funktioniert effektiv. Wenn sich Ablagerungen im Kühlerkern bilden, tritt das Gas heißer aus als vorgesehen. Das ECM kann dies eine Zeit lang ausgleichen, aber nicht dauerhaft.
Ein interner Kühlmittelleck ist der schwerwiegendere Fehler. Ein gerissener Kühlerkern oder ein kleines Loch kann dazu führen, dass Kühlmittel in die Abgasseite gelangt. Genau hier wird die Diagnose kompliziert. Der Bediener kann einen Kühlmittelverlust feststellen, ohne dass ein sichtbares äußeres Leck vorhanden ist. Beim Starten kann weißer Dampf aus dem Auspuff austreten. Besonders bei kaltem Motor kann der Leerlauf in den ersten Minuten unruhig sein.
An dieser Stelle wird häufig viel Zeit mit der Suche nach dem falschen Bauteil verschwendet. Zahlreiche Beschwerden über das AGR-Ventil stellen sich letztendlich als Probleme mit dem AGR-Kühler heraus. Bevor Sie einen neuen AGR-Kühler bestellen, sollten Sie ihn einer Druckprüfung unterziehen. Ein Niederdrucktest mit etwa 25–30 psi reicht häufig aus, um einen beschädigten Kühlerkern zu erkennen, wenn der Kühler unter Wasser gesetzt und sorgfältig auf Blasen geprüft wird. Bei einigen Prüfverfahren werden jedoch höhere Drücke vorgeschrieben. Ein AGR-Kühler kann äußerlich unauffällig aussehen und diesen Test dennoch nicht bestehen.
Wenn das System geöffnet ist, sollten auch die angrenzenden Komponenten überprüft werden. Ein verschlissener Kühlmittelschlauch kann thermische Probleme verschärfen, während eine undichte Dichtung am Ansaugkrümmer den Luftstrom so stark verändern kann, dass die Diagnose erschwert wird.
Sensoren, Aktoren und Rückmeldung
Nicht jeder AGR-Fehler ist mechanischer Natur. Manchmal sind Ventil und Kühler noch funktionsfähig, aber die an das ECM übermittelten Daten sind falsch. Dadurch kann sich das gleiche problematische Verhalten des Motors zeigen wie bei einem tatsächlichen Hardwaredefekt.
Zu den häufigsten Ursachen gehören eine Abweichung der Positionsrückmeldung und korrodierte Steckverbindungen des Kabelbaums, insbesondere bei Maschinen, die im Freien eingesetzt werden oder unter feuchten Bedingungen arbeiten. Verstopfte Messanschlüsse treten seltener auf, sind aber schwieriger zu erkennen, da die Messwerte auf den ersten Blick weiterhin plausibel aussehen können. Wenn der Motor AGR-bezogene Fehlercodes speichert und die mechanischen Komponenten einen guten Zustand aufweisen, sollten Sie zunächst die Soll- und Ist-Werte vergleichen und anschließend den Kabelbaum überprüfen, bevor Sie Komponenten austauschen.
Welche Probleme kann die AGR verursachen?
Die meisten Probleme mit der Abgasrückführung lassen sich auf drei Hauptursachen zurückführen: Rußablagerungen und Verstopfungen, thermische Belastung sowie fehlerhafte Steuerrückmeldungen. Diese Probleme treten normalerweise nicht plötzlich auf. Die Maschine startet und läuft im Leerlauf zunächst noch ausreichend gut, fühlt sich unter tatsächlicher Last jedoch zunehmend schwächer an.
Eine Rußverstopfung ist die häufigste Ursache. Ablagerungen verengen die Abgaswege, verlangsamen die Bewegung des AGR-Ventils und beeinträchtigen den Luftstrom auf der Ansaugseite. Thermische Belastung kann dagegen deutlich teurer werden. Wiederholte Temperaturwechsel verkürzen die Lebensdauer des AGR-Kühlers und können schließlich zu Rissen im Kühlerkern führen. Eine fehlerhafte Rückmeldung ist am frustrierendsten, da sie ohne Live-Daten und eine Überprüfung der Verkabelung schnell zu einem unnötigen Austausch von Komponenten führen kann.
Ein typischer Fehlerverlauf in der Praxis sieht folgendermaßen aus:
- Im AGR-Ventil und in den Abgaswegen bilden sich Ablagerungen.
- Der Abgasstrom weicht zunehmend vom Sollbereich ab.
- Das Fahr- und Betriebsverhalten verschlechtert sich.
- Der Kraftstoffverbrauch steigt.
- Leistungsreduzierungen (Derate) treten häufiger auf.
Maschinen, die viele Stunden im Leerlauf laufen, durchlaufen diesen Zyklus normalerweise schneller als Maschinen, die vollständig auf Betriebstemperatur gebracht und regelmäßig unter Last betrieben werden.
Welche Anzeichen deuten auf ein AGR-Problem hin?
Bediener bemerken normalerweise zuerst einen Leistungsverlust unter Last. Anschließend wird der Leerlauf unruhiger, die Gasannahme wird träger und der Motor fühlt sich von einem Arbeitszyklus zum nächsten zunehmend unzuverlässig an. Wenn sich das Problem weiter verschärft, folgen Warnleuchten und Derate-Ereignisse.
Wenn der AGR-Kühler intern undicht ist, wird Kühlmittelverlust zu einem wichtigen Hinweis. Weißer Abgasrauch beim Start deutet ebenfalls in diese Richtung. Wenn das AGR-Ventil klemmt, äußert sich das Problem häufiger durch eine ungleichmäßige Gasannahme, einen instabilen Leerlauf oder wiederkehrende Fehlercodes im Zusammenhang mit dem AGR-Abgasstrom.
Häufige Warnzeichen sind:
- Leistungsverlust unter Last
- Unruhiger Leerlauf
- Verzögerte Gasannahme
- Erhöhter Kraftstoffverbrauch
- Warnleuchten oder Fehlercodes
- Wiederkehrende Leistungsreduzierung (Derate)
- Kühlmittelverlust
- In einigen Fällen weißer Abgasrauch
Ein verstopfter Luftfilter verursacht nicht automatisch einen AGR-Fehler. Er kann jedoch die Symptome auf der Ansaugseite verstärken und die Fehlersuche erschweren.
Als schnelle Orientierung zeigt die folgende Tabelle die häufigsten Symptome, ihre möglichen AGR-bezogenen Ursachen und die ersten Komponenten, die überprüft werden sollten:
| Symptom | Wahrscheinliche AGR-bezogene Ursache | Was zuerst überprüft werden sollte |
|---|---|---|
| Leistungsverlust unter Last | AGR-Ventil klemmt in geöffneter Position, verengte Abgaswege | Bewegung des AGR-Ventils, Rußablagerungen in den Abgaswegen |
| Unruhiger Leerlauf | Ventil schließt nicht richtig, instabile Abgasrückführung | Zustand des Ventilsitzes, Soll- und Ist-Position des Ventils |
| Wiederkehrende Leistungsreduzierung (Derate) | Abgasstrom außerhalb des Sollbereichs, fehlerhafte Rückmeldung | Fehlercodes, Live-Daten, Kabelbaum und Steckverbindungen |
| Kühlmittelverlust | Interne Undichtigkeit des AGR-Kühlers | AGR-Kühler einer Druckprüfung unterziehen und auf weißen Abgasrauch achten |
| Weißer Abgasrauch beim Start | AGR-Kühler ist zur Abgasseite hin undicht | Zustand des Kühlers, Entwicklung des Kühlmittelstands |
Die Tabelle dient als Ausgangspunkt und nicht als endgültige Diagnose. Sie hilft dabei, die Fehlersuche einzugrenzen, bevor Komponenten ausgebaut werden.
Wie können Sie Ausfallzeiten durch AGR-Probleme reduzieren?
Die beste Möglichkeit, Ausfallzeiten durch AGR-Probleme zu reduzieren, besteht darin, die Wartungs- und Prüfintervalle an die tatsächlichen Einsatzbedingungen der Maschine anzupassen. Maschinen, die den ganzen Tag im Leerlauf laufen, benötigen eine genauere Kontrolle als Maschinen, die unter gleichmäßiger Last auf Betriebstemperatur bleiben. Wenn Sie erst auf einen schwerwiegenden Ausfall warten, haben sich die Ablagerungen in der Regel bereits über einen längeren Zeitraum aufgebaut.
Eine solide Wartungsroutine sollte eine Sichtprüfung der AGR-Abgaswege, die Kontrolle des Kühlmittelzustands und eine schnelle Reaktion auf neu auftretende Fehlercodes umfassen. Wenn der Motor während einer 500-Stunden-Wartung oder eines anderen routinemäßigen Wartungsintervalls erste Anzeichen für Probleme mit dem AGR-Abgasstrom oder der Ventilposition zeigt, ist es normalerweise kostengünstiger, das System zu diesem Zeitpunkt zu überprüfen, als auf eine Leistungsreduzierung (Derate) während eines Arbeitstages zu warten.
Eine gute Werkstattpraxis macht weiterhin den größten Unterschied:
- Bei der Wartung auf Rußablagerungen prüfen
- Das Kühlsystem in einem guten Zustand halten
- Steckverbindungen und Kabelbäume überprüfen
- Den AGR-Kühler prüfen, bevor das AGR-Ventil ausgetauscht wird
- Verschlissene Dichtungen und Schläuche austauschen, solange der betreffende Bereich geöffnet ist
Dieser letzte Schritt spart mehr Zeit, als viele denken. Wenn derselbe Bereich aufgrund einer kostengünstigen Dichtung oder eines Schlauchs erneut geöffnet werden muss, ist dies eine der einfachsten Möglichkeiten, aus einer unkomplizierten Reparatur einen wiederholten Reparaturaufwand zu machen.
Fazit
Die Abgasrückführung (AGR) ist für die Kontrolle der NOx-Emissionen unverzichtbar. Gleichzeitig bringt sie den Motor jedoch ständig mit Ruß, Hitze und zusätzlicher Steuerungskomplexität in Kontakt. Die meisten Ausfälle lassen sich auf ein klemmendes AGR-Ventil, einen verschlissenen oder nicht ausreichend leistungsfähigen AGR-Kühler, verstopfte Abgaswege oder ungenaue Rückmeldesignale zurückführen. Sobald die Diagnose abgeschlossen und das defekte Bauteil eindeutig identifiziert ist, bietet FridayParts Aftermarket-Ersatzteile für viele gängige AGR-Komponenten von Cummins, CAT, Deere und Perkins an – besonders relevant, wenn der Ausfall eines einzigen AGR-Kühlers zu einem Austausch von Ventil, Dichtung und Schlauch führen kann und dadurch Kosten auf Händlerniveau entstehen.
