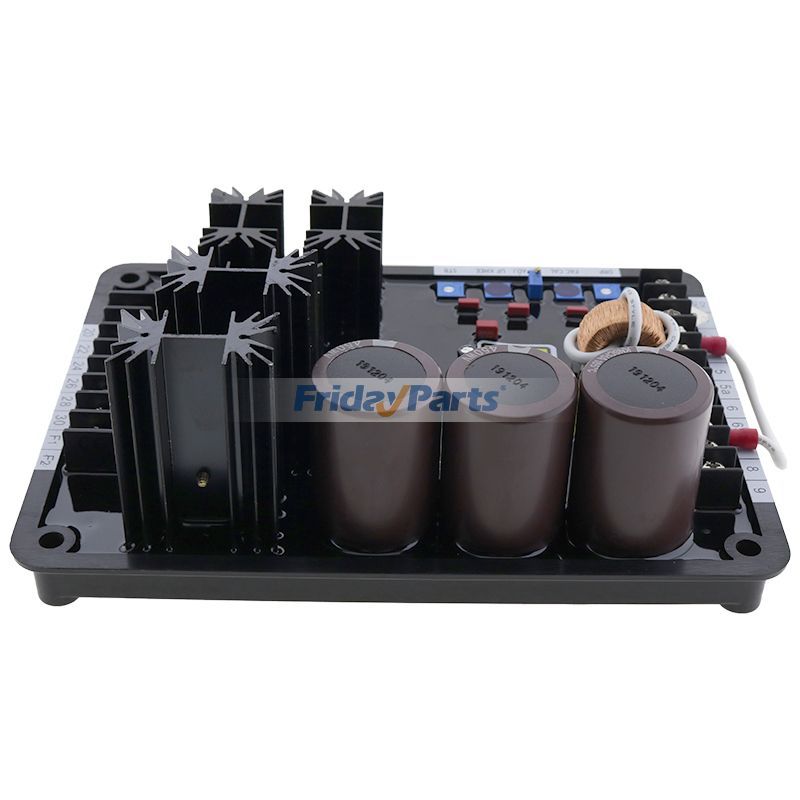

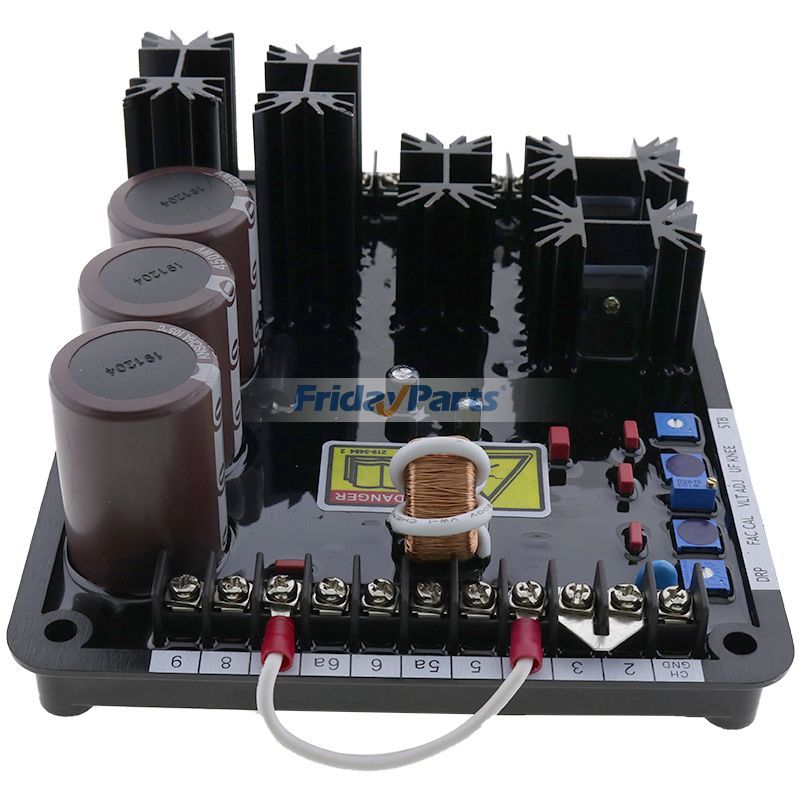

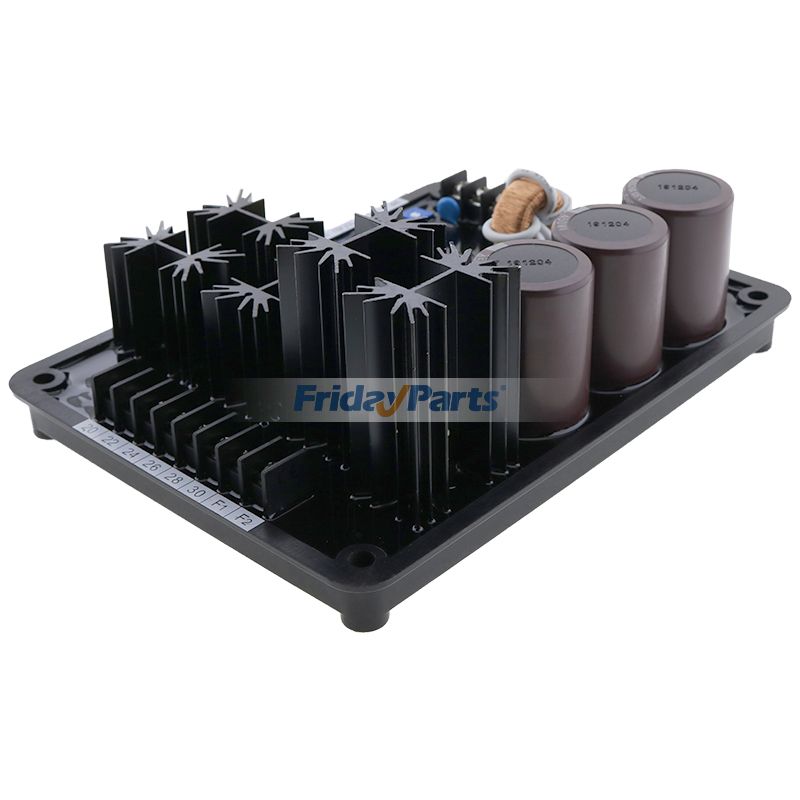

VR6 Automatischer Spannungsregler AVR K65-12B für Caterpillar CAT Generator

Automatischer Spannungsregler VR6 AVR K65-12B für Caterpillar CAT Generator

Ersatzteilnummer:
K65-12B, K6512B

Anwendungen
Für Caterpillar CAT Generator

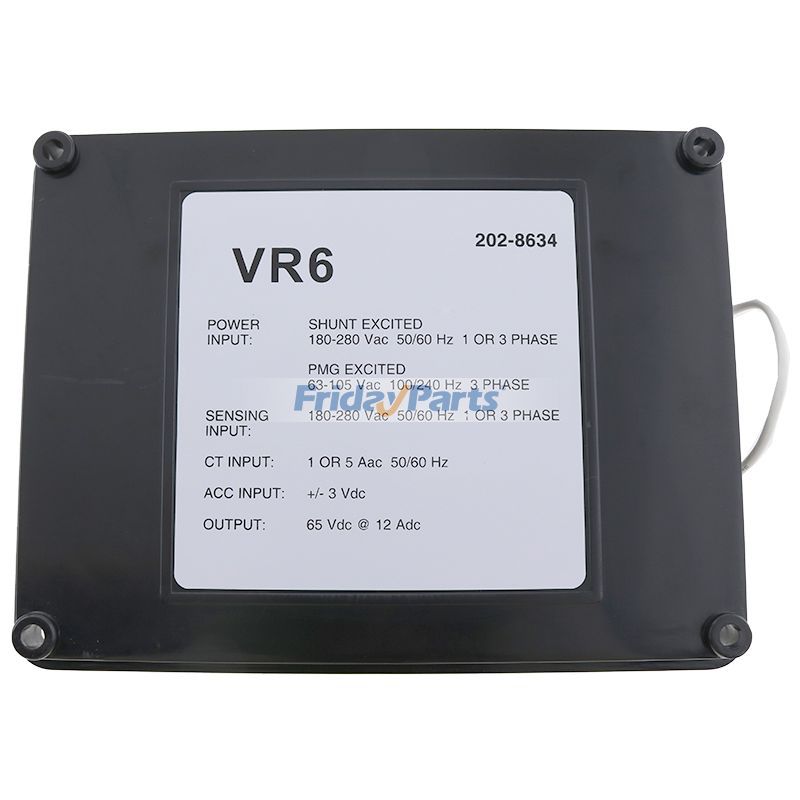

Spezifikationsdetails:
Strom: SHUNT ERWARTET
Eingang: 180–280 V Wechselstrom, 50/60 Hz, 1- oder 3-phasig
PMG-Erregung 63–105 V AC 100/240 Hz 3-phasig
Eingangsspannung: 180–280 V AC, 50/60 Hz, 1- oder 3-phasig
Stromwandlereingang: 1 oder 5 A Wechselstrom, 50/60 Hz
ACC-Eingang: +/- 3 V DC. Ausgang: 65 V DC bei 12 A DC

Spezifikation:
K65-12B
Ausgangsleistung (bei 240 V Wechselstrom Eingangsspannung):
12 Adc @ 65 Vdc maximaler Dauerstrom.
25 ADC @ 125 VDC erzwungen für 10 Sekunden.
Wechselstrom-Eingangsleistung:
100 bis 280 V Wechselstrom, einphasig, 50 bis 400 Hz, oder 63 bis 105 V Wechselstrom; dreiphasig, 50 bis 400 Hz, maximale Dauerbelastung 1092 VA
Wechselspannungsmessung:
90 bis 140 V Wechselstrom, 50/60 Hz, ein- oder dreiphasig. Externe Spannungseinstellung
Rheostat:
10 kΩ, 2 W, Potentiometer
Genauigkeit der Regelung:
±0,5 % Durchschnittliche Antwortrate
Spannungsdrift:
Spannungsabweichung ±1% bei einer Temperaturänderung von 40°, C (104°, F).
Ansprechzeit:
<, 4 Millisekunden
Frequenzkompensation:
1 oder 2 V/Hz Jumper wählbar, Kniefrequenz einstellbar von 45 Hz bis 65 Hz.
EMI-Unterdrückung:
Interner Filter
Spannungsaufbau:
Interne Vorkehrungen für den automatischen Spannungsaufbau aus Generatorrestspannungen von nur sechs Vac.
Übererregungsabschaltung:
Der Übererregungsschutz beginnt bei 90 V DC ±5 % und schaltet den Ausgang innerhalb von mehr als 30 Sekunden auf Null. Der Ausgang kann länger als 10 Sekunden 125 V DC betragen.
Sinken
1 A oder 5 A, <10 VA, einstellbar von 0 bis 10 % bei Nenneingangsstrom, Leistungsfaktor 0,8
UL-anerkannt/CSA-zertifiziert:
UL-anerkannt gemäß Standard 508,
UL-Datei-Nr. E97035. CSA-zertifiziert
gemäß Standard CAN/CSA-C22.2 Nr.
14-95, CSA-Aktenzeichen LR 23131
