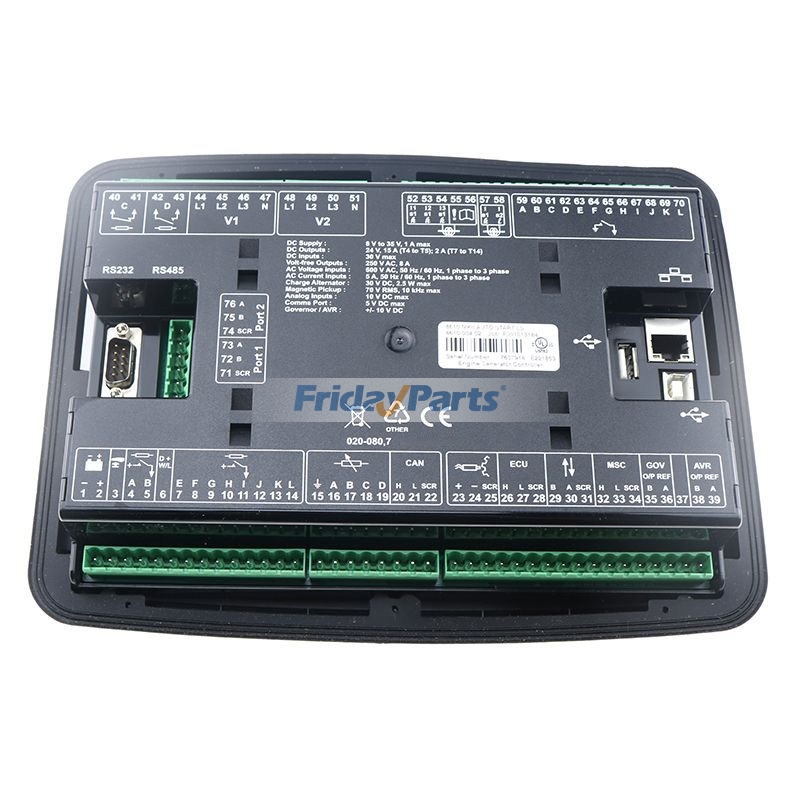

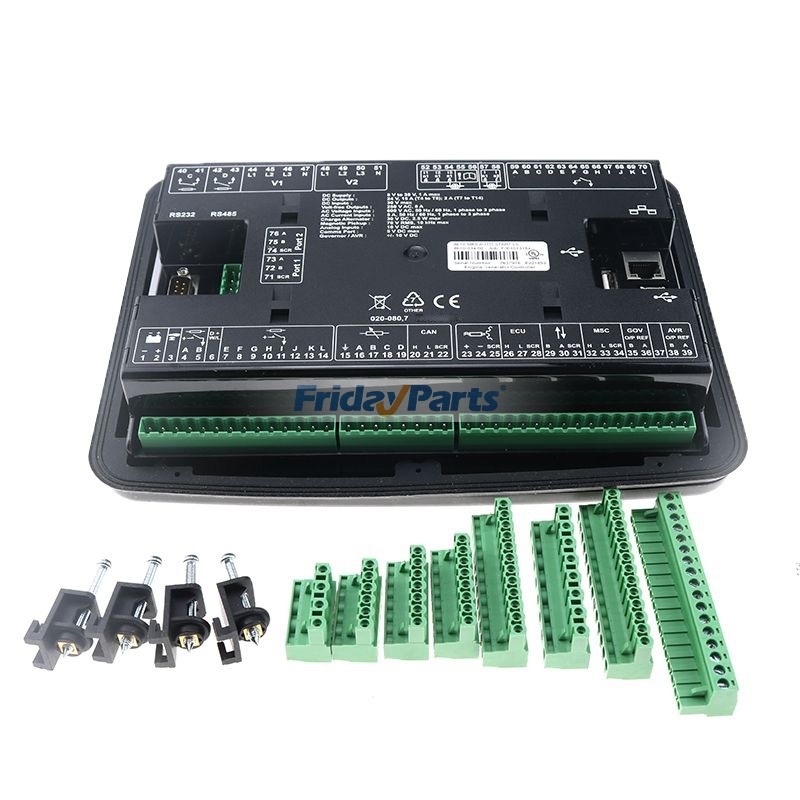

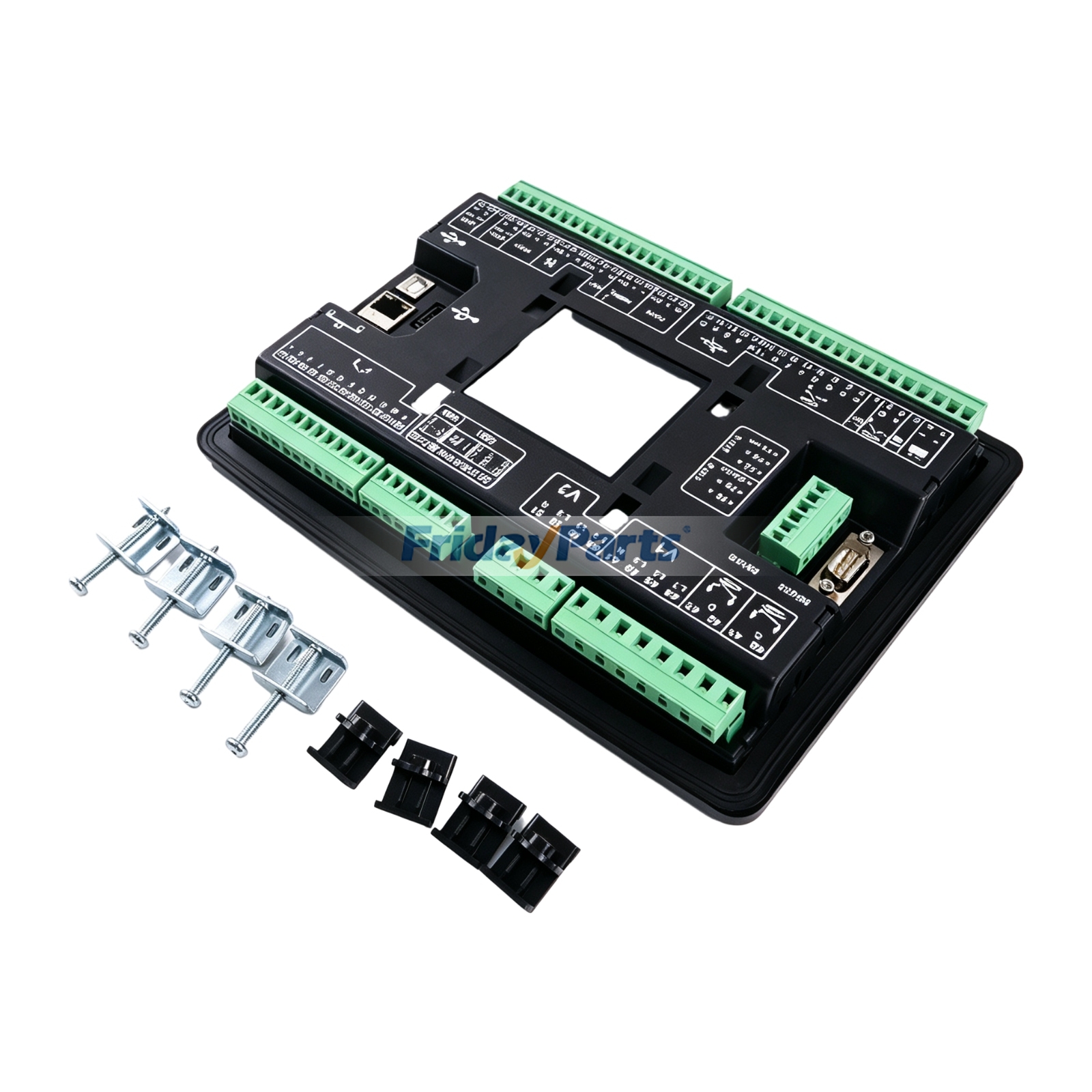

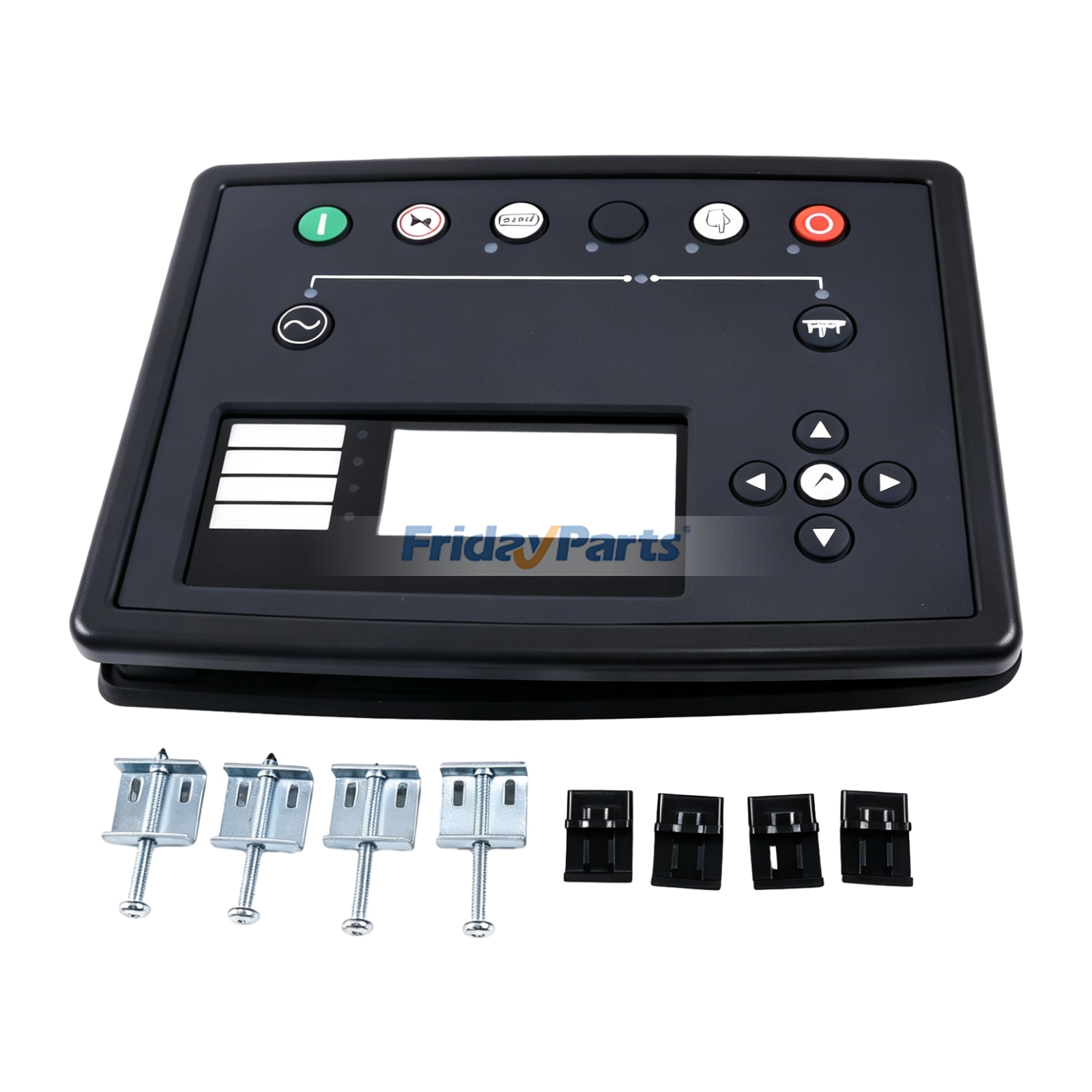

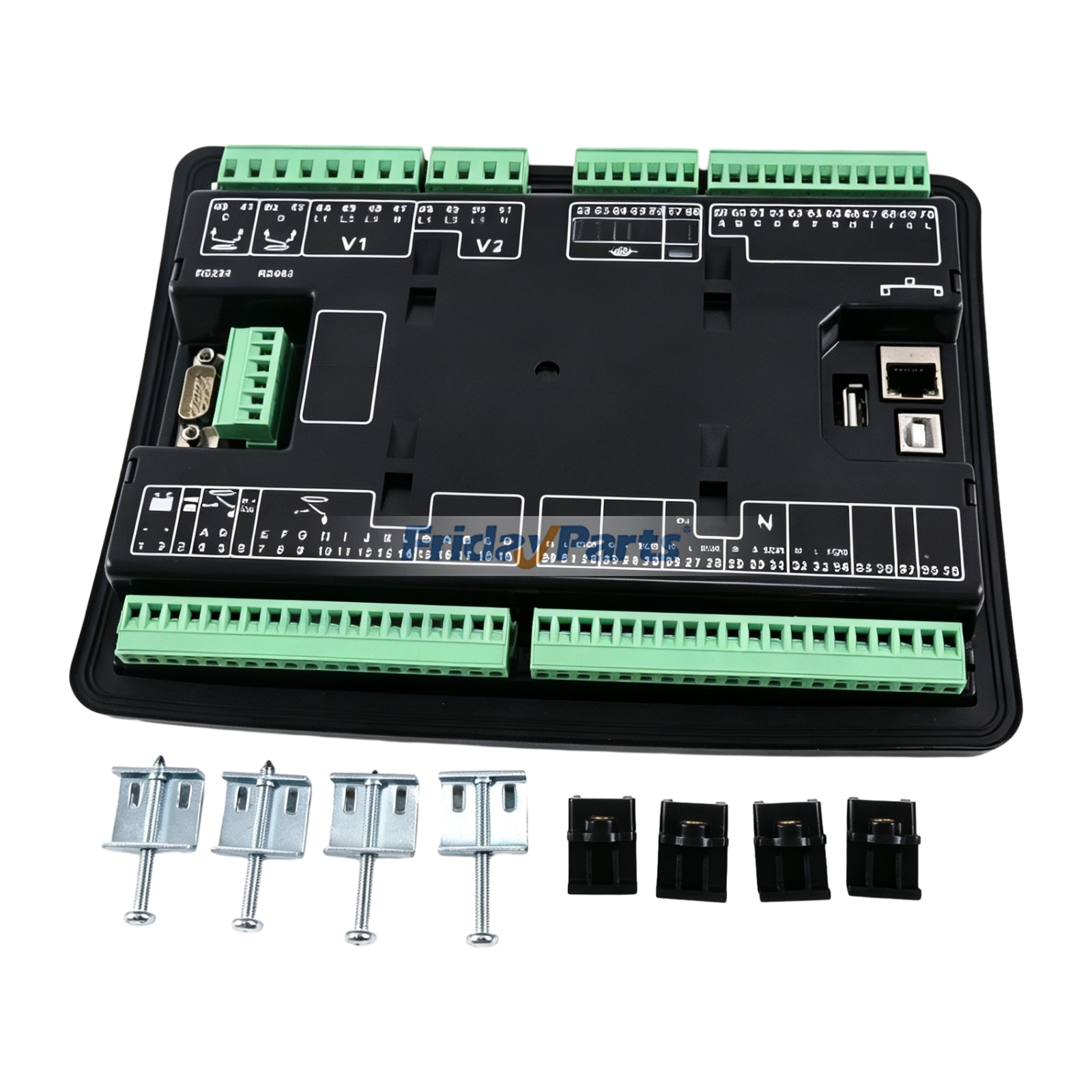

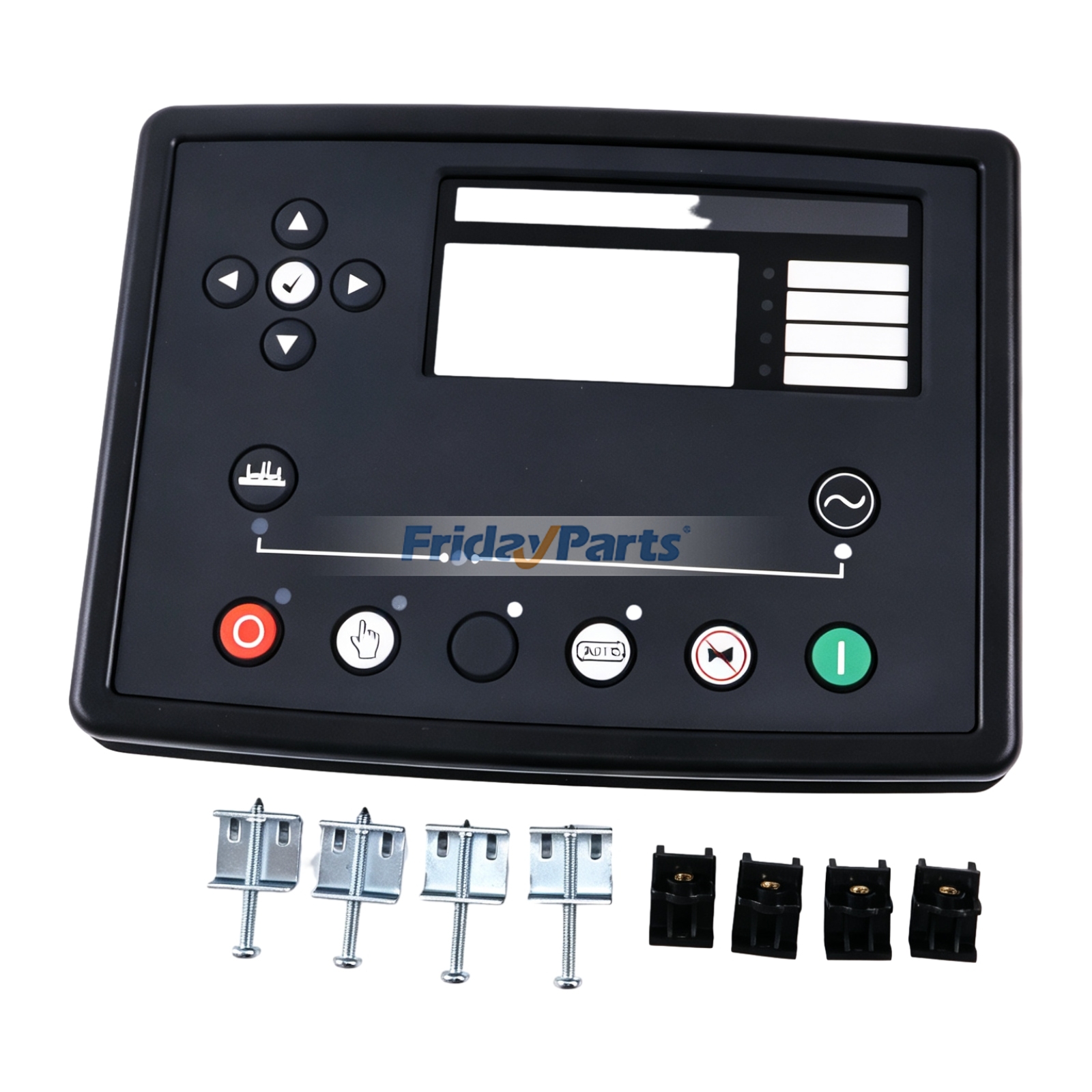

Elektronikmodul-Controller-Ersatz für Deep Sea DSE8610 MKII
Ersatzteilnummer:
DSE8610 MKII, DSE8610MKII
Das DSE8610 MKII repräsentiert den neuesten Stand der Technik im Bereich komplexer Lastverteilungs- und Synchronisierungssteuerung. Das Steuermodul DSE8610 MKII wurde für die anspruchsvollsten Anwendungen mit netzgekoppelten Generatoren entwickelt und bietet zahlreiche Funktionen und Vorteile, die in der Generatorsteuerungsbranche ihresgleichen suchen.
Spezifikation:
1. Gesamtabmessungen
Gesamtgröße: 245 mm × 184 mm × 51 mm (9,6″ × 7,2″ × 2,0″)
Ausschnittgröße der Platte: 220 mm × 160 mm (8,7″ × 6,3″)
Maximal zulässige Plattendicke: 8,0 mm (0,3″)
2. Produktvariante
8610-02 – 8610 MKII Synchronisierungs- und Lastverteilungs-Steuermodul (Ct, Rtc)
3. Spezifikationen des Gleichstromnetzteils
Dauerbetriebsspannung: 8 V ~ 35 V DC
Ausfallsicherheit beim Anlassen: Übersteht einen Spannungsausfall von 0 V für 50 ms. Voraussetzung: Stabile Eingangsspannung ≥10 V vor dem Ausfall, Spannung erholt sich anschließend auf 5 V; keine interne Pufferbatterie erforderlich.
Maximaler Betriebsstrom: 460 mA bei 12 V, 245 mA bei 24 V
Maximaler Standby-Strom: 375 mA bei 12 V, 200 mA bei 24 V
Ladeausfall / Erregungsspannungsbereich: 0 V ~ 35 V DC
4. Nennleistung der Ausgangsanschlüsse
Ausgang A (Kraftstoffregelung): 15 A Gleichstrom (entspricht der Versorgungsspannung)
Ausgang B (Startsteuerung): 15 A Gleichspannung (entspricht der Versorgungsspannung)
Ausgang C & D: 8A AC @250V AC (potenzialfreier Kontakt)
Hilfsausgang E / F / G / H / I / J: 2A Gleichspannung (entspricht der Versorgungsspannung)
5. Generator- und Bussignaleingang
Phasen-Neutralleiter-Spannungsbereich: 15 V ~ 415 V AC
Phasenspannungsbereich: 25 V ~ 719 V AC
Arbeitsfrequenzbereich: 3,5 Hz ~ 75 Hz
6. Magnetischer Tonabnehmereingang
Eingangsspannungsbereich: ±0,5 V ~ 70 V
Maximal unterstützte Frequenz: 10.000 Hz
7. Eingebaute Reglersteuerung (vollständig isolierter Stromkreis)
Minimale Lastimpedanz: 1000 Ω
Verstärkungsregelungsspannung: 0 V ~ 10 V DC
Offset-Einstellspannung: ±10 V DC
8. Eingebaute AVR-Steuerung (vollständig isolierter Schaltkreis)
Minimale Lastimpedanz: 1000 Ω
Verstärkungsregelungsspannung: 0 V ~ 10 V DC
Offset-Einstellspannung: ±10 V DC
| Marke: | FridayParts |
| Kompatibler Modellhersteller: | Für andere Marken |
| Ersatzteilnummer: | DSE8610 MKII, DSE8610MKII |
