Haben Sie Schwierigkeiten, die richtige Zapfwelle (PTO-Welle) zu finden, weil es so viele Serien gibt? Dann sind Sie hier genau richtig. Dieser Leitfaden erklärt, was eine Zapfwellenserie ist, wofür sie steht und wie Sie die perfekte Welle für Ihre Anwendung auswählen.
Was ist eine Zapfwellenserie?
Eine Zapfwellenserie ist ein standardisiertes System zur Bestimmung, wie viel Leistung eine Zapfwelle sicher übertragen kann. Die Seriennummer beschreibt die Größe der Kreuzgelenke (U-Gelenke) – jene kreuzförmigen Komponenten, die es der Welle ermöglichen, flexibel zu arbeiten und Kraft im Winkel zu übertragen.
Kurz gesagt:
Je höher die Seriennummer, desto größer und stärker das U-Gelenk – und desto mehr Leistung (PS/kW) kann die Welle übertragen.
Beispiel: Eine Zapfwelle der Serie 6 besitzt ein größeres U-Gelenk als eine der Serie 4 und eignet sich daher für leistungsstärkere Maschinen.
Die falsche Serie zu verwenden, kann zu Wellenbruch, schweren Geräteschäden und erheblichen Sicherheitsrisiken führen.
Zapfwellen-Serientabelle
Hier eine leicht verständliche Referenztabelle (nach gängigen nordamerikanischen Standards wie Weasler). Sie hilft Ihnen, Serien zu identifizieren oder untereinander zu vergleichen.
| Zapfwellenserie | Typische PS-Leistung (bei 540 U/min) | U-Gelenk-Maße (Kappendurchmesser × Kreuzweite) | Typische Anwendungen |
|---|---|---|---|
| 1 | 16 PS | 22 mm × 54 mm | Kleine Bodenfräsen, Holzspalter, Generatoren |
| 2 | 20 PS | 23,8 mm × 61,3 mm | Kleine Kreiselmäher, Erdbohrer |
| 3 | 30 PS | 27 mm × 70 mm | Mittelgroße Bodenfräsen, kleine Rundballenpressen |
| 4 | 35 PS | 27 mm × 74,6 mm | Gängige Kreiselmäher, Schwader, Standard-Ballenpressen |
| 5 | 47 PS | 30,2 mm × 80 mm | Mittelgroße Quaderballenpressen, Futtermischer |
| 6 | 62 PS | 30,2 mm × 92 mm | Rundballenpressen, Holzschredder, große Kreiselmäher |
| 7 | 77 PS | 35 mm × 94 mm | Große Futtermischer, Feldhäcksler |
| 8 | 95 PS | 35 mm × 106,5 mm | Große Feldhäcksler, große Quaderballenpressen |
So wählen Sie die richtige Zapfwelle aus – 4-Schritte-Anleitung
Nachdem Sie nun die Bedeutung der Seriennummern verstanden haben, folgen Sie diesen vier Schritten, um genau das zu finden, was Sie benötigen.
Erster Schritt: Bestimmen Sie die benötigte Zapfwellen-Serie
Dies ist der wichtigste Schritt. Wenn Sie unsicher sind und sich fragen: „Woher weiß ich, welche Serie meine Zapfwelle hat?“, verwenden Sie eine der folgenden bewährten Methoden:
- Bedienungsanleitung Ihres Anbaugeräts prüfen
Die Anleitung Ihres Geräts ist die zuverlässigste und genaueste Informationsquelle – dort sind die erforderliche Serie und die Leistungsanforderung klar angegeben.

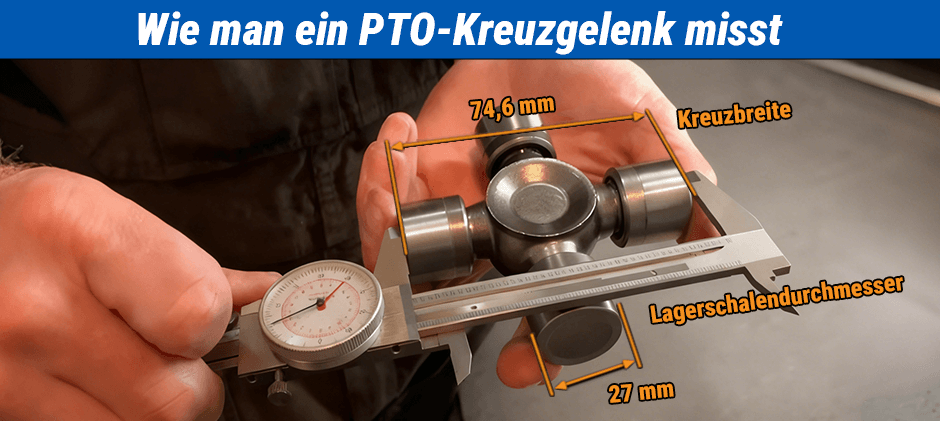

- Das vorhandene U-Gelenk messen
Wenn Sie die alte Zapfwelle noch besitzen, messen Sie das U-Gelenk, um die Serie zu bestimmen — ein Messschieber sorgt für genaue Werte.
- Kappendurchmesser messen: Außendurchmesser einer der vier Lagerkappen.
- Kreuzweite messen: Gesamtabstand über das U-Gelenk von Ende zu Ende.
Vergleichen Sie beide Messwerte anschließend mit der oben genannten Zapfwellen-Serientabelle, um die richtige Serie zu bestätigen.

- Nach der PS-Leistung des Traktors schätzen
Wenn weder eine Anleitung noch eine alte Welle vorhanden ist, nutzen Sie die PTO-Leistung Ihres Traktors als Referenz.
Wählen Sie immer eine Welle, die mindestens für die PTO-Leistung Ihres Traktors ausgelegt ist.
Nie zu klein dimensionieren – im Zweifel immer eine Nummer größer für maximale Sicherheit und Haltbarkeit.
Zweiter Schritt: Die richtige Länge bestimmen
Zapfwellen werden nach ihrer eingeschobenen Länge (vollständig eingefahren) verkauft. In der Praxis müssen sie häufig angepasst oder gekürzt werden, um die korrekte Arbeitslänge zu erreichen.
- Arbeitslänge messen:
Wenn Traktor und Anbaugerät in einer geraden Linie stehen, messen Sie den Abstand von der Außenseite der PTO-Nut des Traktors bis zur Nut der Eingangswelle des Anbaugeräts.
- Extreme Längen prüfen:
Heben und senken Sie das Anbaugerät vollständig.
Messen Sie in beiden Extrempositionen, um sicherzustellen, dass die Welle weder zu lang noch zu kurz wird.
- Welle korrekt auf Länge kürzen:
Beim Kürzen einer neuen Zapfwelle sollten Sie unbedingt Folgendes einhalten:
- Mindestens 1/3 Überlappung, wenn die Welle vollständig ausgezogen ist.
- Mindestens ca. 2,5 cm Abstand (entspricht 1 Zoll) vor vollständiger Kompression.
- Kürzen Sie Innen- und Außenschaft immer gleichmäßig, und passen Sie die Kunststoff-Schutzrohre entsprechend an.
Dritter Schritt: Die passenden Anschlüsse von Traktor und Anbaugerät (Gabeln/Yokes) auswählen
Sie müssen die Anschlüsse an beiden Enden der Zapfwelle passend auswählen – einen für den Traktor und einen für das Anbaugerät.
Traktorseite:
- Standard-540 U/min-PTO: Verwendet in der Regel eine 1-3/8″ (≈ 35 mm) 6-Keilwelle.
- Typische 1000 U/min-Systeme: Besitzen meist eine 1-3/8″ (≈ 35 mm) 21-Keil-Verzahnung.
- Hochleistungs-1000 U/min-Anwendungen: Nutzen eine 1-3/4″ (≈ 44 mm) 20-Keil-Verzahnung.
Geräteseite:
Anbaugeräte verfügen entweder über eine ähnliche Verzahnung oder über integrierte Sicherheitsmechanismen wie:
- Scherschraube: Bricht bei Überlast, um das Getriebe zu schützen.
- Rutschkupplung: Nutzt Reibscheiben, die bei Blockaden durchrutschen — ideal für Bodenfräsen, die auf Steine treffen können.
- Ratschenkupplung: Überträgt Kraft nur in eine Richtung — häufig bei großen Mähwerken und Ballenpressen eingesetzt.
Vierter Schritt: Sicherheitsmerkmale nicht vergessen
Eine vollständige Zapfwelle besteht aus mehr als nur Metallrohren. Sie muss außerdem folgende Sicherheitskomponenten enthalten:
- Vollständig intakter Schutztrichter und Schutzrohr: Der Kunststoffkonus und das Schutzrohr, die die Welle abdecken — niemals ohne diese Schutzvorrichtung arbeiten.
- Sicherheitsketten: Sie befestigen den Schutz sowohl am Traktor als auch am Anbaugerät, damit er sich nicht mitdreht, während die Welle rotiert.
Wichtig: Ein mitdrehender Schutz ist fast so gefährlich wie eine komplett ungeschützte Welle.
Checkliste zur Auswahl Ihrer Zapfwelle
Bevor Sie eine Zapfwelle kaufen, überprüfen Sie diese Punkte:
- Serie: (z. Serie 6)
- Länge: (Eingeschobene Länge etwas kürzer als die minimale Arbeitslänge)
- Anschlüsse: (Traktorseite und Geräteseite passend wählen)
- Sicherheit: (Vollständiger Schutz und intakte Sicherheitsketten)
Schützen Sie Ihre Investition und Ihre Sicherheit
Zu wissen, was eine Zapfwelle am Traktor ist und wie sie korrekt angeschlossen wird, ist entscheidend für sicheren und effizienten Betrieb.
Wenn Sie Serie, Länge und Anschlüsse korrekt bestimmen, profitieren Sie von:
- Besserer Kraftübertragung
- Weniger Verschleiß an Maschinen
- Einem deutlich sichereren Arbeitsumfeld
Jetzt, da Sie genau wissen, worauf Sie achten müssen, können Sie hochwertige Zapfwellen und Ersatzteile bei FridayParts auswählen, um sicherzustellen, dass Ihr Traktor und Ihre Anbaugeräte Jahr für Jahr zuverlässig und leistungsfähig arbeiten.
