Eine plötzlich aufleuchtende Motorkontrollleuchte, Leistungsabfall und eine Maschine, die nicht mehr so zieht wie gewohnt, können einen Arbeitstag auf der Baustelle schnell ruinieren. Wenn bei Baumaschinen im Off-Road-Einsatz der Fehlercode SPN 102 FMI 18 erscheint, deutet das meist auf ein Problem mit dem Ansaugsystem oder dem Ladedruck hin. Dadurch wird die Leistung beeinträchtigt, und wenn das Problem ignoriert wird, können auch die Abgastemperaturen ansteigen.
In diesem Leitfaden erklären wir, was dieser Code bedeutet, warum er auftritt und wie man ihn Schritt für Schritt diagnostiziert und behebt – ohne zu raten oder teure Teile auf Verdacht auszutauschen.

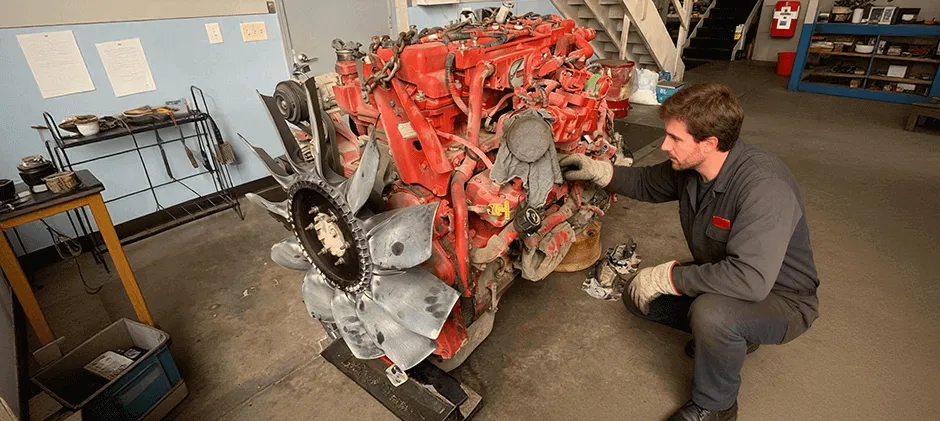

Was ist SPN 102 FMI 18?
In den meisten J1939-basierten Systemen, die in Off-Road-Maschinen eingesetzt werden, gibt der SPN (Suspect Parameter Number) an, welches Signal betroffen ist, während der FMI (Failure Mode Identifier) beschreibt, wie das Signal fehlerhaft ist.
- SPN 102 bezieht sich normalerweise auf den Ansaugkrümmerdruck (auch MAP – Manifold Absolute Pressure oder „Ladedruck“ genannt).
- FMI 18 bedeutet im Allgemeinen, dass das Signal gültig ist, aber unterhalb des normalen Betriebsbereichs liegt (also nicht „kein Signal“, sondern „zu niedrig“).
Das bedeutet: SPN 102 FMI 18 zeigt an, dass das Motorsteuergerät einen zu niedrigen Ansaugkrümmerdruck für die aktuellen Betriebsbedingungen erkennt.
In der Praxis heißt das:
Der Motor erhält nicht die erwartete Luftmasse (oder der Sensor bzw. die Verkabelung meldet falsche Werte). Um den Motor zu schützen, reduziert das Steuergerät möglicherweise die Kraftstoffzufuhr. Das führt zu geringer Leistung, verzögerter Gasannahme und teilweise auch zu stärkerer Rauchentwicklung.
Warum tritt der Fehlercode SPN 102 FMI 18 auf?
Die Ursachen lassen sich meist in drei Hauptgruppen einteilen: Luftstrom-Einschränkung im Ansaugsystem, Leck im Ladeluftsystem und Sensor- oder Steuerungsprobleme
Die schnellsten Lösungen betreffen oft einfache Probleme wie Verstopfungen oder lose Verbindungen, doch manchmal steckt auch ein größeres mechanisches Problem dahinter.
1) Luftstrom-Einschränkung auf der Ansaugseite (vor dem Turbolader)
Wenn der Turbolader nicht genügend saubere Luft ansaugen kann, kann er auch nicht ausreichend Luft komprimieren.
Typische Ursachen bei Baumaschinen:
- verstopfter oder kollabierter Luftfilter
- beschädigte Ansaugschläuche (weiche Schläuche können sich unter Last zusammenziehen)
- blockierter Vorabscheider oder Ansaugsieb
- Probleme im Luftfiltergehäuse
Wichtige Tatsache für die Wartungsplanung:
Ein verstopfter Motorluftfilter kann den Kraftstoffverbrauch um über 10 % erhöhen und die Lebensdauer des Motors verkürzen. In staubigen Umgebungen (Abrissarbeiten, Steinbruch, Rodungsarbeiten) können solche Einschränkungen sehr schnell entstehen.
2) Boost-Lecks nach dem Turbolader (Lecks im Ladeluftsystem)
Dies ist eine der häufigsten Ursachen im realen Einsatz.
Der Turbolader erzeugt zwar Ladedruck, aber die Luft entweicht, bevor sie den Ansaugkrümmer erreicht.
Typische Leckstellen:
- gerissene Ladeluftschläuche
- lockere Schellen oder verschlissene V-Band-Verbindungen
- gerissene Endtanks des Ladeluftkühlers (Charge Air Cooler / Intercooler)
- undichte Anschlussstutzen am Ansaugkrümmer
Selbst kleine Lecks können den Fehler SPN 102 FMI 18 unter Last auslösen, da dann der Ladedruckbedarf am höchsten ist.
3) Unterleistung des Turboladers
Wenn tatsächlich kein ausreichender Ladedruck erzeugt werden kann, prüfen wir:
- übermäßiges Wellenspiel, beschädigtes Verdichterrad oder Ölleckagen
- klemmende variable Turbinengeometrie (falls vorhanden)
- Probleme mit Wastegate oder Aktuator
- Abgasleck vor der Turbine
4) MAP-Sensor, Verkabelung oder Referenzspannung
Manchmal funktioniert der Motor korrekt, aber das Sensorsignal ist fehlerhaft.
Häufige elektrische Ursachen:
- verschmutzter Sensor (Ölfilm, Ruß, Feuchtigkeit)
- Probleme mit der 5-Volt-Referenzspannung oder Masse
- beschädigte Kabelbäume durch Vibration
- korrodierte Steckkontakte
- verstopfter oder undichter Sensorschlauch (bei extern montierten Sensoren)
5) Probleme in verbundenen Systemen
Je nach Motoraufbau können auch andere Systeme den Ansaugdruck reduzieren:
- AGR-Ventil (EGR) bleibt offen
- Defekte Ansaugluftheizung oder Drosselklappe
- starke Abgasverstopfung
Wie behebt man SPN 102 FMI 18?
Die besten Ergebnisse erzielt man mit einer strukturierten Diagnose:
- Fehler bestätigen
- einfache mechanische Ursachen prüfen
- Ladeluftsystem abdrücken
- Sensoren und Verkabelung prüfen
- Turbolader beurteilen
Schritt 1: Fehler bestätigen und Daten sammeln
Zuerst prüfen wir:
- aktive und gespeicherte Fehlercodes
- Motorstunden
- Freeze-Frame-Daten (Drehzahl, Last %, Soll-Boost vs. Ist-Boost)
- wann der Fehler auftritt
Typische Muster:
- nur unter Last: Leck, Restriktion oder Turbo-Problem wahrscheinlich
- auch im Leerlauf: eher Sensor- oder Verkabelungsproblem
Schritt 2: Ansaugrestriktion prüfen
Wir kontrollieren:
- Restriktionsanzeige des Luftfilters
- Ansaugtrakt visuell
Bei Arbeiten in staubiger Umgebung sollte man nie davon ausgehen, dass ein „kürzlich gewechselter“ Filter noch gut ist.
Ein beschädigter Filter oder falsche Montage kann ebenfalls Probleme verursachen.
Schritt 3: Ladeluftschläuche und Verbindungen prüfen
Wir kontrollieren:
- Ladeluftschläuche auf Öl, Risse und weiche Stellen
- den Bördelrand am Rohranschluss (abgenutzte Ränder können zum Abrutschen führen)
- den Sitz und das Anzugsdrehmoment der Schellen
- polierte Stellen an Rohren, die auf Bewegung oder Reibung hinweisen
Wenn eine Schelle oder Befestigung verdächtig wirkt, ist ein Austausch meist die günstigere Lösung, statt später erneut nach demselben Leck zu suchen. Für Ladeluftverbindungen an schweren Maschinen sind passende Schellen (Clamp) hilfreich.
Schritt 4: Druckprüfung des Ladeluftkühlsystems
Eine Druckprüfung ist zuverlässiger als Vermutungen. Dazu wird das System verschlossen und mit geregelter Werkstattluft geprüft (häufig etwa 20–30 psi, entsprechend ca. 1,4–2,1 bar; immer die Angaben im Servicehandbuch beachten). Anschließend lassen sich Undichtigkeiten mit Seifenwasser oder Rauch lokalisieren.
Liegt das Leck im Kühlerkern oder Endtank, ist ein Austausch meist die sinnvollste Lösung. Wichtig ist dabei ein Ladeluftkühler in OEM-Qualität, der zur jeweiligen Anwendung passt.
Praxis-Hinweis: Ein plötzliches Zischen oder „Whoosh“ unter Last weist oft auf einen defekten Schlauch oder eine undichte Verbindung hin, nicht auf einen Motorschaden.
Schritt 5: MAP-Sensor prüfen
Wenn mechanisch alles in Ordnung ist, prüfen wir den Sensor.
Schnelle Tests:
- Zündung ein, Motor aus: MAP sollte ungefähr dem Atmosphärendruck entsprechen
- Vergleich MAP- und BARO-Werte im Diagnosetool
- 5-Volt-Referenzspannung und Masse messen
- Sensoröffnung auf Öl oder Schlamm prüfen
Wichtig:
Wenn ein Sensor ersetzt wird, sollte auch der Kabelbaum geprüft werden – sonst tritt der Fehler sofort wieder auf.
Schritt 6: Turbolader prüfen
Wenn Luftsystem und Sensorik in Ordnung sind, konzentrieren wir uns auf den Turbolader.
Typische Prüfungen:
- Zustand des Verdichterrads
- Kontaktspuren im Gehäuse
- Radiales und axiales Spiel
- Öl im Verdichterauslass
- Aktuatorfunktion
- Abgasleck vor dem Turbolader
Ein verschlissener Turbolader sollte möglichst schnell ersetzt werden, um Folgeschäden zu vermeiden.
Schnelle Fehlersuche – Übersicht
| Symptom | Wahrscheinliche Ursache | Erste Prüfung | Typische Lösung |
|---|---|---|---|
| Leistungsverlust unter Last, zischendes Geräusch | Ladeluftleck | Schläuche und Schellen | Schlauch/Schelle ersetzen |
| Fehler nach staubiger Arbeit, schwarzer Rauch | Ansaugrestriktion | Luftfilter prüfen | Luftfilter ersetzen |
| Fehler ständig vorhanden | Sensor oder Kabel | MAP-Wert bei Zündung prüfen | Kabel reparieren oder Sensor ersetzen |
| Träge Beschleunigung, Ölverbrauch, Pfeifen | Turboladerverschleiß | Wellenspiel prüfen | Turbolader ersetzen |
| Fehler kehrt nach Reparatur zurück | Leck übersehen | Drucktest | tatsächliches Leck beheben |
Wie lässt sich der Fehler vermeiden?
Der wichtigste Punkt ist ein sauberer und dichter Luftweg.
Off-Road-Maschinen arbeiten unter: Staub, Hitze und starken Vibrationen
Das erhöht den Verschleiß im Ansaug- und Ladeluftsystem.
Praktische Wartungscheckliste
- Ansaug- und Ladeluftschläuche bei jedem Service prüfen
- Luftfilter regelmäßig wechseln (oft etwa alle 500 Betriebsstunden, bei starkem Staub früher)
- kleine Boost-Lecks nicht ignorieren
- Leitungen und Kabel gegen Vibration sichern
- nach jeder Reparatur einen Drucktest durchführen
- häufig ausfallende Teile (Schläuche, Schellen) als Ersatzteile bereithalten
Wenn das Ladeluftsystem nicht abgedrückt wurde und das MAP-Signal nicht geprüft wurde, ist die Diagnose meist noch nicht abgeschlossen.
Fazit
Der Fehlercode SPN 102 FMI 18 hängt meist mit zu niedrigem Ansaugkrümmerdruck zusammen – verursacht durch eine Ansaugrestriktion, ein Ladeluftleck, ein Sensorproblem oder einen Turboladerdefekt. Am schnellsten lässt sich der Fehler beheben, indem zuerst Luftfilter und Ansaugleitungen geprüft, anschließend das Ladeluftsystem druckgetestet und danach die MAP-Sensor-Schaltung überprüft wird. Erst danach sollte der Zustand des Turboladers bewertet werden. Diese Vorgehensweise spart Kosten und bringt Off-Road-Maschinen schneller wieder auf volle Leistung, ohne wiederholte Ausfälle.
