Damit Ihre Offroad-Maschinen effizient arbeiten, ist nicht nur die regelmäßige Ölwartung entscheidend, sondern auch der einwandfreie Zustand jedes Öldrucksensors. Ein korrekt arbeitender Sensor schützt den Motor vor schweren Schäden durch zu niedrigen Öldruck. Ein defekter Sensor kann dagegen falsche Warnmeldungen auslösen oder ernsthafte Probleme verschleiern. Diese Anleitung zeigt Ihnen, wie Sie den Öldrucksensor erkennen, testen und austauschen, damit Ihre Maschinen unter extremen Arbeitsbedingungen zuverlässig und sicher laufen.

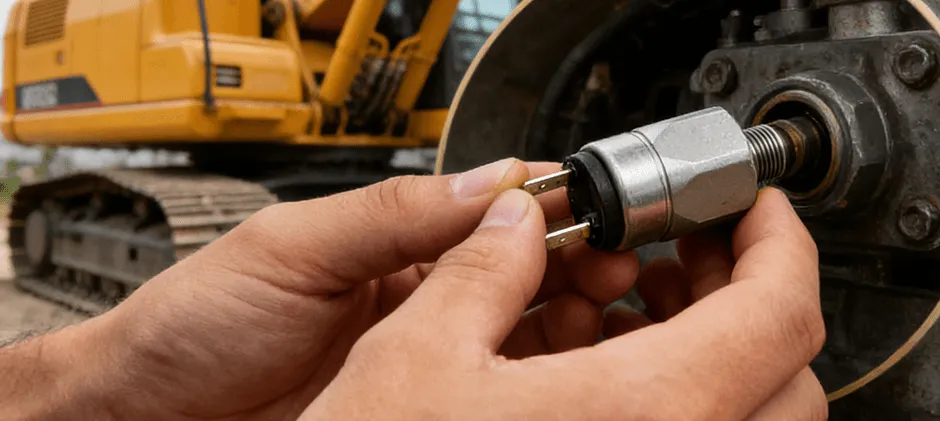

Was ist ein Öldrucksensor?
Ein Öldrucksensor (auch Öldruckgeber oder -schalter genannt) ist eine kleine, aber äußerst wichtige Komponente. Er überwacht kontinuierlich den Öldruck im Motor und sendet die Werte entweder an die Steuerungseinheit (ECU) oder direkt an die Anzeige im Armaturenbrett. Sinkt der Öldruck unter einen kritischen Wert, aktiviert der Sensor eine Warnleuchte oder generiert einen Fehlercode, wodurch der Bediener frühzeitig alarmiert wird und größere Schäden vermieden werden.
Besonders Offroad-Maschinen wie Bagger, Radlader, Traktoren und Rückemaschinen sind auf eine präzise Überwachung des Öldrucks angewiesen. Diese Motoren arbeiten unter hohen Lasten über lange Zeiträume. Ohne kontinuierliche Schmierung reiben die Metallteile im Motor aufeinander, was zu Kolbenfressern und letztlich zum Totalausfall des Systems führen kann.
Funktionsweise
- Druckmessung: Eine Membran oder Dehnungsmessstreifen im Sensor verformt sich entsprechend dem Öldruck.
- Elektrische Umwandlung: Diese Bewegung wird in einen Widerstands- oder Spannungssignal umgewandelt, das die ECU auswertet.
- Signalübertragung: Die Signale erscheinen als Messwerte oder Warnleuchten auf dem Armaturenbrett und warnen, wenn der Öldruck außerhalb des sicheren Bereichs liegt.
Ursachen für Sensorfehler
Besonders bei Offroad-Maschinen, die harten Bedingungen, Vibrationen und Temperaturschwankungen ausgesetzt sind, treten Sensorfehler häufig auf. Die wichtigsten Ursachen:
- Langanhaltende Hitze und Vibrationen:
Dauerhafte Motorhitze kann Dichtungen aufweichen und die Sensor-Schaltung beschädigen. Ständige Vibrationen können Steckverbindungen lockern oder Kabel beschädigen.
- Ölverunreinigungen:
Schmutziges oder dickflüssiges Öl kann den kleinen Druckanschluss des Sensors verstopfen und falsche Werte liefern. Besonders ältere Maschinen mit seltenem Ölwechsel sind gefährdet.
- Mechanische Schäden:
Stöße während Wartungsarbeiten oder Kontakte mit angrenzenden Bauteilen können das Gehäuse des Sensors beschädigen, was oft zu äußeren Öl-Lecks führt.
- Elektrische Fehler:
Korrodierte Kontakte, lockere Stecker oder Kurzschlüsse unterbrechen die Kommunikation zwischen Sensor und ECU. Intermittierende Signalverluste führen zu flackernden Warnanzeigen.
- Minderwertige Ersatzteile:
Günstige Sensoren ohne präzise Widerstandsabstimmung liefern unzuverlässige Werte. Verwenden Sie stets Originalteile oder getestete Ersatzteile für Baumaschinen.
Voruntersuchung vor dem Austausch
Bevor Sie den Sensor wechseln, führen Sie eine einfache Überprüfung durch, um unnötigen Austausch zu vermeiden:
- Ölstand prüfen: Ein zu niedriger Ölstand kann wie ein defekter Sensor wirken, ist aber tatsächlich ein Wartungsbedarf.
- Kabel inspizieren: Prüfen Sie auf beschädigte Leitungen, lose Stecker oder freiliegende Kontakte.
- Lecks suchen: Ölreste am Sensorfuß weisen auf einen defekten Dichtungseinsatz hin.
- Optische Kontrolle: Ein geschwollenes oder gerissenes Sensorgehäuse ist ein eindeutiges Schadenszeichen.
Wenn alles andere in Ordnung ist, aber die Warnanzeige weiterhin leuchtet, können Sie den Sensor testen oder austauschen.
Schritt-für-Schritt-Anleitung: Öldrucksensor wechseln
Benötigtes Werkzeug
| Werkzeug | Zweck |
|---|---|
| Tiefer oder spezieller Sensor-Steckschlüssel (24 mm typisch) | Sensor beschädigungsfrei entfernen/installieren |
| Drehmomentschlüssel | Exaktes Anziehen |
| Ratsche | Kraftübertragung und Kontrolle |
| Gewindedichtmittel | Verhindert Öl-Lecks |
| Lappen/Tuch | Sauberkeit am Arbeitsplatz |
| Handschuhe & Schutzbrille | Sicheres Arbeiten |
1. Stromversorgung trennen
Immer zuerst das Massekabel der Batterie abklemmen, um Kurzschlüsse beim Abziehen des Sensors zu vermeiden.
2. Sensor lokalisieren
Der Öldrucksensor sitzt meist nahe dem Ölfilter oder direkt am Hauptölkanal des Motors. Bei größeren Maschinen kann er auch an entfernteren Ölleitungen montiert sein. Handbuch Ihres Modells zu Rate ziehen, falls unklar.
3. Elektrischen Stecker abziehen
Sicherungsriegel drücken und Stecker vorsichtig abziehen. Nie am Kabel selbst ziehen, um Isolationsschäden oder lose Pins zu vermeiden.
4. Defekten Sensor entfernen
Lappen unter die Öffnung legen, um austretendes Öl aufzufangen. Passenden Steckschlüssel aufsetzen und Sensor gegen den Uhrzeigersinn lösen. Prüfen Sie auf Ölverlust oder Gewindeschäden.
5. Montagefläche reinigen
Öl, Staub und alte Dichtungsreste entfernen. Sau bere Gewinde gewährleisten eine dichte Montage des neuen Sensors.
6. Neuen Sensor installieren
- Vergleichen Sie neuen und alten Sensor auf Gewinde und Steckerposition.
- Dünne Schicht Gewindedichtmittel auftragen, falls der Sensor keine vorbeschichtete Dichtung hat.
- Von Hand einschrauben, dann mit Drehmomentschlüssel nach Herstellervorgabe anziehen. Nicht überdrehen!
7. Stecker wieder anschließen und Stromversorgung herstellen
Stecker einrasten lassen. Batterie wieder anschließen (erst Plus, dann Minus).
8. Funktionstest durchführen
Motor starten und Öldruckanzeige beobachten. Warnleuchte sollte nach wenigen Sekunden erlöschen. Prüfen Sie die Sensorumgebung auf Öl-Lecks.
Öldrucksensor testen und ersetzen: Anleitung für Baumaschinen
Das Testen des Öldrucksensors hilft festzustellen, ob ein Problem am Sensor selbst oder im tatsächlichen Ölsystem liegt.
Methode 1: Elektrischer Test
- Stecker des Sensors abziehen.
- Mit einem Multimeter den Widerstand zwischen Signal- und Masseanschluss messen.
- Werte mit den Angaben im Werkstatthandbuch vergleichen.
- Liegen die Werte deutlich außerhalb der Vorgaben, Sensor ersetzen.
Methode 2: Mechanischer Öldrucktest
- Sensor entfernen und ein mechanisches Öldruckmessgerät anschließen.
- Motor starten und den Druck ablesen.
- Den gemessenen Wert mit den Herstellerspezifikationen vergleichen:
- Normaler Druck → defekter Sensor
- Zu niedriger Druck → mögliche Probleme mit Ölpumpe oder Schmierung
| Zustand | Anzeige am Messgerät | Wahrscheinliche Ursache |
|---|---|---|
| Normal | Innerhalb Werksvorgabe | Defekter Sensor oder Stecker |
| Niedrig | Unter Herstellerwert | Ölpumpe oder verstopfter Filter |
| Schwankend | Ständig wechselnd | Kabeldefekt oder verschmutzter Sensor |
Wann sollte der Öldrucksensor ersetzt werden?
Ersetzen Sie den Sensor, wenn:
- Die Ölwarnleuchte trotz korrektem Ölstand leuchtet.
- Die Anzeige ohne Geräusche oder Lecks unregelmäßig schwankt.
- Fehlercodes (z. Niederdruckkreis) nach Rücksetzen bestehen bleiben.
- Gehäuse des Sensors Risse oder Ölverlust zeigt.
Da Sensoren vergleichsweise günstig und sicherheitsrelevant sind, ist es in der Regel ratsam, sie bei ersten Anzeichen zu ersetzen, um Motorschäden zu vermeiden.
Für zuverlässige Ersatzteile empfiehlt es sich, getestete und kompatible Sensoren zu verwenden – dazu gehören Öldrucksensoren, Temperatursensoren und Drehzahlsensoren für Baumaschinen. Diese bieten hohe Widerstandsfähigkeit gegen Vibrationen, Korrosion und Temperaturschwankungen – alles entscheidende Faktoren für Offroad-Bedingungen.
Wartungstipps nach dem Austausch
- Motoröl und Filter gemäß den Herstellerintervallen wechseln, um Verunreinigungen zu vermeiden.
- Kabelverbindungen nach Wartung anderer Motorteile prüfen, da unsachgemäße Handhabung den Stecker lösen kann.
- Regelmäßig Armaturenbrettanzeigen kontrollieren. Frühzeitige Unregelmäßigkeiten deuten oft auf Kabelkorrosion oder verschmutzte Stecker hin, nicht unbedingt auf Hardwaredefekte.
- Ersatzsensoren bereithalten, wenn Maschinen an abgelegenen Standorten eingesetzt werden. Ein schneller Austausch minimiert Ausfallzeiten.
Abschlusskontrolle vor Wiederinbetriebnahme
Bevor die Maschine wieder voll belastet wird, einige Minuten im Leerlauf laufen lassen. Prüfen, ob die Druckwerte stabil bleiben, auch bei Temperaturänderungen. Die Basiswerte des neuen Sensors aufzeichnen, um zukünftige Entwicklungen im Wartungsprotokoll zu verfolgen.
Fazit
Eine kontinuierliche Schmierung ist das Herzstück jedes Offroad-Motors, und ein funktionierender Öldrucksensor garantiert diesen Schutz. Der Austausch des Sensors erfordert nur wenige Werkzeuge, bietet jedoch Sicherheit vor ungeplanten Ausfällen. Hochwertige, für den Offroad-Einsatz getestete Sensoren liefern präzise Werte, reduzieren Wartungsunterbrechungen und sichern eine kontinuierliche Leistung – unabhängig davon, auf welchem Terrain Ihre Maschinen arbeiten.
