Es ist ärgerlich, wenn Sie mähen möchten und feststellen, dass Ihr John Deere Z425 versagt. Viele Ursachen führen zu dieser Situation: die Mähmesser schalten sich nicht ein, Sie drehen den Schlüssel, aber er startet nicht, oder umgegangene Sicherheitsschalter und rätselhafte Kabel. Keine Panik! Diese Anleitung führt Sie sorgfältig durch das Neuverkabeln Ihres PTO-Schalters. Folgen Sie uns, um zu lernen, wie Sie die komplexen elektrischen Probleme an Ihrem Z425 diagnostizieren und reparieren!
Was ist ein PTO-Schalter am Rasenmäher?
Bevor wir diagnostizieren, definieren wir schnell diese Schlüsselkomponente. Der Power Take-Off (PTO)-Schalter ist die Befehlszentrale für Ihr Mäherdeck. Seine Aufgabe ist es, ein elektrisches Signal an die Kupplung zu senden, um die Messer einzurücken, aber er dient auch als Sicherheits-Drehscheibe, die Eingaben von Sitz- und Bremsschaltern überprüft, um ein versehentliches Einschalten zu verhindern.
Woran erkennt man einen defekten PTO-Schalter? Wichtige elektrische Symptome
Lassen Sie uns zunächst die Symptome Ihres Mähers in eine Diagnose übersetzen.

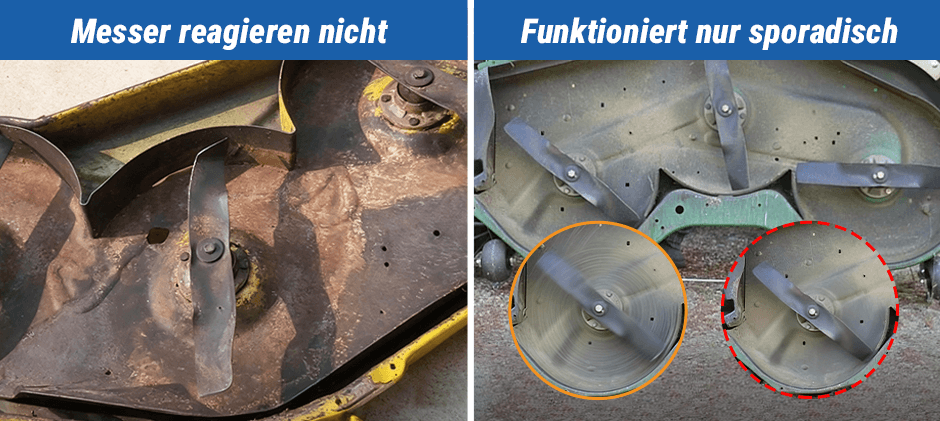

- Symptom 1: Die Messer schalten überhaupt nicht ein (oder arbeiten zeitweise).** Dies ist das klassische Zeichen für einen defekten PTO-Schalter. Der Schalter selbst könnte verschlissen sein, oder er erhält keinen Strom.
- Symptom 2: Der Motor dreht durch, startet aber nicht (oder hat einen sehr schwachen Funken).** Dies ist das verwirrendste Problem. Dies bedeutet fast immer, dass der Abschaltdraht des Motors geerdet wird, wenn er es nicht sein sollte.
Ein defekter PTO-Schalter, Zündschalter oder andere Sicherheitskomponenten können dies verursachen.
Wie Sie die elektrischen Probleme des Z425 lösen
Vergessen Sie Rätselraten. Folgen Sie diesem logischen Diagnosepfad, um die genaue Quelle Ihres Problems zu finden.
SICHERHEIT ZUERST: Parken Sie auf ebenem Untergrund, ziehen Sie die Feststellbremse an und entfernen Sie den Schlüssel. Trennen Sie immer den Minuspol (schwarz) der Batterie, bevor Sie irgendwelche Kabel berühren.
Teil 1: Die „Dreht durch, Startet nicht“-Diagnose
Wenn sich Ihr Motor durchdreht, aber nicht anspringt, beginnen Sie hier.
Schritt 1: Der „Rauchige Colt“-Test am Abschaltdraht
Dies ist der mit Abstand wichtigste Test.

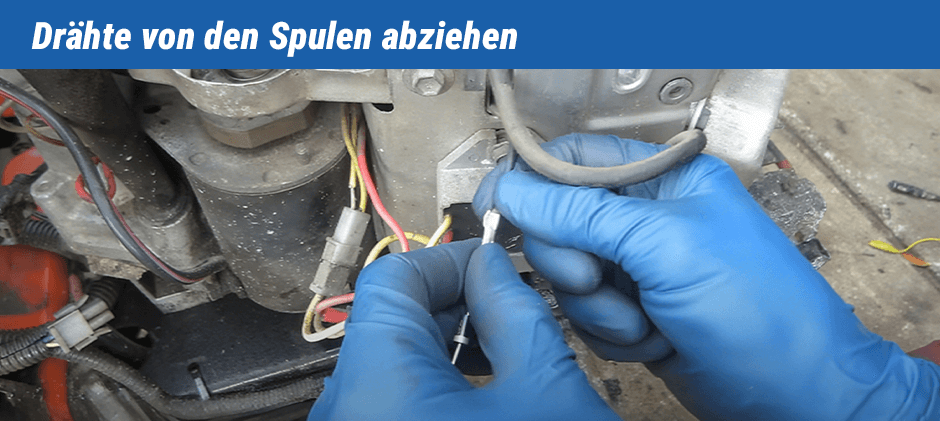

- Zugang zum Motor schaffen und die kleinen „Abschaltdrähte“ lokalisieren, die mit jeder Zündspule verbunden sind.
- Diese Drähte vorsichtig von den Spulen abstecken.
- Versuchen Sie, den Motor zu starten.
Wenn der Motor jetzt startet und läuft, haben Sie zu 100 % bestätigt, dass das Problem in der Sicherheits- oder Zündanlage Ihres Mähers liegt. Etwas erdet Ihre Spulen. Um den Motor zu stoppen, müssen Sie einen der Abschaltdrähte vorsichtig wieder verbinden. Fahren Sie nun mit Schritt 2 fort, um die Quelle dieser Erdung zu finden.
Schritt 2: Jagd auf die unerwünschte Erdung
Sie benötigen ein Multimeter, das auf Durchgangsprüfung eingestellt ist (die Einstellung, die piepst).
- Stellen Sie sicher, dass die Abschaltdrähte am Motor noch getrennt sind.
- Klemmen Sie eine Multimetersonde an das Metallende eines der soeben abgesteckten Abschaltdrähte. Klemmen Sie die andere Sonde an eine saubere Metallstelle am Rahmen (eine gute Erdung).
- Bei eingeschaltetem Zündschloss (Schlüssel auf „BETRIEB“) sollte das Multimeter NICHT piepsen. Wenn es doch piepst, haben Sie den Übeltäter gefunden. Etwas in der Sicherheitsschaltung erdet, wenn es offen sein sollte.
Schritt 3: Die üblichen Verdächtigen einzeln überprüfen
Während Ihr Multimeter noch verbunden ist, beginnen Sie, Komponenten (PTO-Schalter, Zündschloss, Sitzschalter) nacheinander zu trennen, um zu sehen, wann das Piepen aufhört. Die letzte Komponente, die Sie getrennt haben, ist die Quelle der Erdung.
Teil 2: Die „Messer schalten nicht ein“-Diagnose
Wenn Ihr Motor läuft, aber die Messer sich nicht einschalten, liegt das Problem fast sicher am PTO-Schalter oder dessen Stromkreis.
Wie man einen PTO-Schalter mit einem Multimeter testet
Wenn die Kabelbaum-Steckverbindung vom Schalter getrennt ist, verwenden Sie ein Multimeter im Durchgangsprüfungsmodus. Es sollte NUR dann Durchgang zwischen den Eingangs- und Kupplungsausgangs-Anschlüssen geben, wenn der Schalter auf „EIN“ gezogen ist. Besteht er diesen Test nicht, ist der Schalter defekt. Wenn der Schalter in Ordnung ist, müssen Sie prüfen, ob Strom zum Schalterstecker gelangt.
Warnung vor dem „Umgehen eines PTO-Schalters“
Wenn Sie umgangene Schalter an Ihrem Mäher entdecken, sollte Ihre Priorität darin bestehen, diese auf ihre ursprüngliche Werksfunktion zurückzusetzen. Das Umgehen eines Sitz- oder Bremsschalters schafft eine gefährlich unberechenbare Maschine und ein hohes Haftungsrisiko. Die einzig sichere Lösung ist, den defekten Schalter zu finden und zu ersetzen.
Wie man einen PTO-Schalter verkabelt und Komponenten ersetzt
Sobald Sie das defekte Teil identifiziert haben, ist die Reparatur ganz einfach. Während Sie am elektrischen Schalter arbeiten, ist es ein guter Zeitpunkt, die mechanischen Teile zu überprüfen. Wenn Sie die mechanische Verbindung jemals warten müssen, lesen Sie unsere detaillierte Anleitung zum Ausbau der Zapfwelle.
- Die Batterie getrennt lassen.
- Das alte Teil entfernen: Schalter werden meist von Kunststoffclips gehalten. Diese zusammendrücken und den Schalter aus dem Armaturenbrett schieben.
- Das neue Teil einbauen: Setzen Sie Ihren neuen Schalter in den Schlitz, bis er einrastet.
- Kabelbaum anschließen: Stecken Sie den Stecker fest auf die Rückseite des neuen Schalters. Er ist so gestaltet, dass er nur in einer Richtung passt.
- Zusammenbauen und testen: Batterie wieder anschließen, Mäher starten und alle Funktionen testen – insbesondere die soeben wiederhergestellten Sicherheitsfunktionen.
Wenn der Vorbesitzer wirklich ein Chaos hinterlassen hat – mit mehreren durchtrennten Kabeln, schlechten Verbindungen und überall umgangenen Komponenten – dann ist Ihre effektivste und zeitsparendste Lösung möglicherweise, den gesamten Kabelbaum zu ersetzen. Dies beseitigt das Rätselraten und bringt die elektrische Anlage Ihres Mähers auf einen zuverlässigen, werkseitigen Zustand zurück.
Fazit: Vom Rätsel zur Perfektion
Indem Sie dieser Anleitung folgten – vom Verstehen, was ein PTO-Schalter ist, über die Fehlerdiagnose bis hin zur Problemlösung und dem Ersetzen des defekten Teils – beherrschen Sie nun das gesamte elektrische System. Dies hilft Ihnen, tiefer zu verstehen, was Sie benötigen, und sofort das richtige Teil zu finden.
