Wenn Sie lernen möchten, wie man einen Bagger bedient, neugierig auf seine Teile sind oder einfach seine Struktur verstehen müssen, um Ihr Gerät besser zu warten, dann ist dieser Artikel genau richtig für Sie. FridayParts zerlegt einen Bagger in seine Kernkomponenten und erklärt deren Funktionen, damit Sie Ihren Bagger besser verstehen. Dieser Artikel vermittelt Ihnen ein klares Verständnis über den Aufbau eines Baggers – zugeschnitten sowohl für Einsteiger als auch für erfahrene Bediener.
Wichtige Baggerkomponenten auf einen Blick
Ein Bagger lässt sich in drei Hauptbereiche unterteilen: das Oberwagen (oder Superstruktur), das Fahrwerk und den Stiel (oder Ausleger). Jeder Bereich besteht aus einer Gruppe von Komponenten mit einer bestimmten Funktion.
| Komponentengruppe | Wichtige Teile | Hauptfunktion |
|---|---|---|
| Oberwagen | Kabine, Motor, Hydraulikpumpe, Kraftstoff-/Hydrauliktanks, Gegengewicht, Schwenkmotor | Das Bedien- und Kraftzentrum der Maschine. Es beherbergt den Fahrer sowie die wichtigsten krafterzeugenden Komponenten. |
| Fahrwerk | Ketten, Rollen, Leiträder, Fahrmotor, Drehkranzlager | Das mobile Fundament des Baggers. Es sorgt für Stabilität und ermöglicht die Fortbewegung der Maschine auf der Baustelle. |
| Stiel | Ausleger, Stiel, Löffel, Hydraulikzylinder, Gestänge | Das „Arbeitsende“ des Baggers. Dieser Aufbau übernimmt das Graben, Heben und Bewegen von Materialien. |

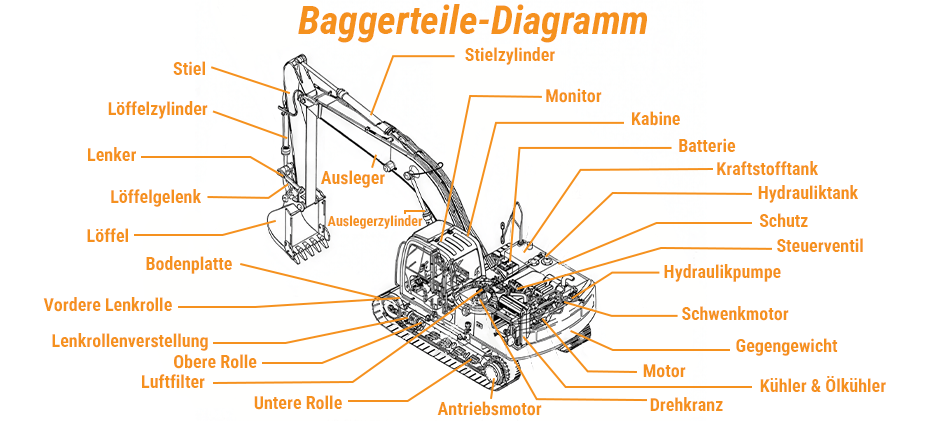

Wichtige Teile des Baggers und ihre Funktionen
Der Oberwagen (Superstruktur)
Der Oberwagen sitzt auf dem Fahrwerk und dreht sich um 360 Grad. Er enthält die Fahrerkabine und die primären Antriebssysteme.
1. Betriebssysteme
- Kabine: Dies ist das Kommandozentrum des Baggers. Der Bediener sitzt hier und ist vor rauen Witterungsbedingungen und Gefahren auf der Baustelle geschützt. Moderne Kabinendesigns legen Wert auf Komfort und Sicherheit und sind in der Regel mit ROPS (Rollover Protective Structure) ausgestattet.
- Anzeige-/Monitorpanel: Im Inneren der Kabine befindet sich die digitale Anzeige, die als Nervensystem der Maschine dient. Sie zeigt Motortemperatur, Kraftstoffstand, Hydraulikdruck und Betriebsstunden an. Wenn Probleme erkannt werden, werden dort auch Fehlercodes angezeigt.
2. Antriebssysteme
- Motor: Die Kraftquelle des Baggers. Normalerweise wird ein hochdrehmomentstarker Dieselmotor verwendet, um die gesamte Maschine mit Energie zu versorgen, die Hydraulikpumpe anzutreiben und das elektrische System zu betreiben.
- Kühler & Ölkühler: Diese Komponenten arbeiten zusammen mit dem Motor und sind entscheidend für die Temperaturregelung. Der Kühler kühlt das Motorkühlmittel, während der Ölkühler die gleiche Funktion für die Hydraulikflüssigkeit übernimmt, um eine Überhitzung bei intensiver Nutzung zu verhindern.
- Batterie & Luftfilter: Die Batterie liefert die elektrische Energie zum Starten des Motors und für den Betrieb der Elektronik. Der Luftfilter ist entscheidend für den Schutz des Motors, da er Staub und Schmutzpartikel aus der Luft filtert, bevor sie in den Verbrennungsraum gelangen. Ein verstopfter Luftfilter kann die Motorleistung und Effizienz erheblich verringern.
3. Hydrauliksysteme
- Hydraulikpumpe: Wenn der Motor die Kraftquelle ist, dann ist die Hydraulikpumpe das Herz der Maschine. Sie entnimmt mechanische Energie vom Motor und wandelt diese in hydraulische Energie um. Damit werden der Auslegerzylinder, der Löffelzylinder, der Schwenkmotor und der Fahrmotor angetrieben. Der Verschleiß der Hydraulikpumpe ist eine häufige Ursache für Leistungsverlust oder ein Nachlassen der Maschinenleistung.
- Steuerventil: Dies ist das Gehirn des Hydrauliksystems. Wenn der Bediener die Joysticks in der Kabine bewegt, leitet das Steuerventil den Fluss der Hochdruckhydraulikflüssigkeit zu den richtigen Komponenten, z. B. den Ausleger- oder Löffelzylindern, und ermöglicht so präzise Bewegungen.
- Kraftstofftank & Hydrauliktank: Diese Tanks speichern die wichtigen Flüssigkeiten der Maschine. Der Kraftstofftank enthält den Diesel, während der Hydrauliktank das Hydrauliköl aufnimmt. Es ist entscheidend für die Gesundheit der Maschine, die Flüssigkeiten in beiden Tanks sauber zu halten.
4. Schwenken & Stabilität
- Schwenkmotor: Dieser Hydraulikmotor ist dafür verantwortlich, den gesamten Oberwagen auf dem Fahrwerk zu drehen. Er arbeitet mit dem Schwenklager zusammen, um eine sanfte und kontrollierbare 360-Grad-Drehung zu ermöglichen.
- Gegengewicht: Ein schwerer Block aus Gusseisen, der am hinteren Teil des Oberwagens angebracht ist. Seine einzige Funktion besteht darin, das Gewicht der Lasten im Ausleger und im Löffel auszugleichen und so die notwendige Stabilität zu gewährleisten, um ein Kippen des Baggers während der Grab- und Hebearbeiten zu verhindern.
Das Fahrwerk
Das Fahrwerk ist das stabile Fundament, das die gesamte Maschine trägt und ihre Bewegung ermöglicht. Seine Teile sind ständigem Verschleiß ausgesetzt.
- Drehkranzlager: Dieser große Zahnkranz ist der zentrale Verbindungspunkt zwischen dem Oberwagen der Maschine und dem Fahrwerk. Er ermöglicht die reibungslose Drehung des Oberwagens und muss große Kräfte aufnehmen.
- Fahrmotoren: Normalerweise gibt es zwei solcher Motoren, jeweils einen für jede Kette. Diese Hydraulikmotoren wandeln den Hydraulikdruck in Drehkraft um, um die Ketten anzutreiben und den Bagger vorwärts oder rückwärts zu bewegen.
- Rollen (Unter- und Oberrollen): Dies sind Räder, die die Raupenkette entlang des Kettenrahmens führen. Die unteren Rollen tragen das Gewicht der Maschine, während die oberen Rollen den Rücklauf der Kette unterstützen. Diese stark beanspruchten Teile müssen regelmäßig überprüft werden.
- Vordere Leiträder & Kettenspanner: Das vordere Leitrad ist ein großes Rad am vorderen Ende des Kettenrahmens, das die Kette führt. Der Kettenspanner ist ein hydraulischer oder fettgefüllter Zylinder, der gegen das Leitrad drückt, um die richtige Kettenspannung aufrechtzuerhalten.
- Bodenplatten: Dies sind die einzelnen Stahlplatten, die die Raupenkette bilden. Sie stehen direkt mit dem Boden in Kontakt und sorgen für die Traktion. Die Bodenplatten nutzen sich im Laufe der Zeit ab, insbesondere bei Arbeiten auf abrasiven Oberflächen wie Fels oder Beton.
Der Stiel und die Anbaugeräte
Dies ist die Baugruppe, die die Arbeit ausführt und durch eine Reihe leistungsstarker Hydraulikzylinder gesteuert wird.
- Ausleger: Der größte Abschnitt des Stiels ist direkt mit dem Oberwagen verbunden. Seine Hauptfunktion besteht darin, die vertikale Reichweite für das Grabaggregat bereitzustellen.
- Auslegerzylinder: Dies sind die großen Hydraulikzylinder (meist zwei), die den Oberwagen mit dem Ausleger verbinden. Sie sind für das Anheben und Absenken des Auslegers verantwortlich.
- Stiel: Dieser Abschnitt verbindet den Ausleger mit dem Löffel. Er ermöglicht die „Ein- und Auswärtsbewegung“, sodass der Bediener Material zur Maschine heranziehen oder den Löffel für eine größere Reichweite ausfahren kann.
- Stielzylinder: Dieser große Einzelzylinder wird verwendet, um den Ausleger nach vorne und hinten zu bewegen.
- Löffel: Das Arbeitselement des Baggers. Löffel gibt es in vielen Formen und Größen, geeignet für verschiedenste Aufgaben, vom allgemeinen Graben über das Ausheben von Gräben bis hin zum Planieren.
- Löffelzylinder: Dieser Zylinder steuert die Einwärts- und Auswärtsbewegung des Löffels und ermöglicht es, Material aufzunehmen, zu heben und auszuschütten. Da der Löffel ständig in Bewegung ist und außen liegt, sind seine Dichtungen stark verschleißanfällig.
- Löffelgestänge & Umlenkgestänge: Diese gehören zur Gestängeeinheit (oft als „Hundeknochen“ oder „H-Link“ bezeichnet), die den Löffelzylinder und den Stiel mit dem Löffel verbindet. Diese Geometrie ermöglicht es dem Löffel, sich über seinen gesamten Bewegungsbereich zu artikulieren.
Wenn diese zentralen Baggerkomponenten verschleißen, ist es entscheidend, zuverlässige Ersatzteile zu finden, um Ausfallzeiten zu minimieren und Ihre Projekte im Zeitplan zu halten.
Häufige Einsatzmöglichkeiten von Baggerkomponenten
Obwohl das „Graben“ der Hauptzweck ist, können die einzelnen Teile zusammenarbeiten, um viele Aufgaben zu erfüllen:
- Graben von Schächten: Erfordert präzise Steuerung des Auslegers und des Löffels, um ein schmales und tiefes Fundament auszuheben.
- Planieren: Mit der glatten Kante des Löffels und der kontrollierten Bewegung des Auslegers kann der Boden geebnet und geglättet werden.
- Materialumschlag: Ausleger, Stiel und Löffel werden verwendet, um Lastwagen mit Erde, Steinen oder Bauschutt zu beladen.
- Abbrucharbeiten: Mithilfe eines Hydraulikhammers oder Greifers wird die Kraft des Hydrauliksystems genutzt, um Beton zu zerkleinern oder Abfallmaterial zu bearbeiten.
- Überwinden von schwierigem Gelände: Das robuste Design des Fahrwerks ermöglicht es der Maschine, mit unebenem Boden, Schlamm und Hängen auf der Baustelle umzugehen.
Fehlerbehebung bei häufigen Problemen mit Baggerkomponenten
| Symptom | Mögliche Ursache(n) | Potenzielle Lösung |
|---|---|---|
| Langsame oder schwache Hydraulik | Niedriger Hydraulikölstand; Verstopfter Hydraulikfilter; Abgenutzte Hydraulikpumpe. | Flüssigkeitsstand prüfen; Filter austauschen; Pumpe auf Verschleiß oder Schäden überprüfen. |
| Maschine driftet oder bleibt nicht stillstehen | Abgenutzte Dichtungen in einem Hydraulikzylinder; Problem mit dem Steuerventil. | Zylinder auf Lecks prüfen; Steuerventil von einem Techniker testen lassen. |
| Übermäßige Geräusche der Ketten | Abgenutzte Rollen oder Umlenkräder; Falsche Kettenspannung (zu locker oder zu straff). | Unterwagenkomponenten auf Verschleiß prüfen; Kettenspannung einstellen. |
| Oberwagen schwenkt nicht reibungslos | Niedriger Druck am Schwenkmotor; Beschädigtes Drehkranzlager. | Hydraulikdruck am Schwenkmotor prüfen; Drehkranzlager auf Schäden oder fehlendes Fett untersuchen. |
Zusammenfassung
Jedes einzelne Teil des Baggers arbeitet zusammen und bringt Ihnen bei Ihrer Arbeit großen Komfort. Wenn Sie diese Komponenten und ihre Funktionen verstehen, können Sie das Gerät noch effizienter bedienen. Gleichzeitig, wenn Ihnen die Baggerteile klar bewusst sind, werden Sie in der Lage sein, den Bagger zu überprüfen und zu reparieren, mit einer genauen Einschätzung, welches Zubehör defekt ist, sodass Sie die benötigten Teile rechtzeitig und schnell austauschen können. Gleichzeitig steht FridayParts, als ein hervorragender Vertreter von Teilelieferanten, stets für Ihren Teileaustausch bereit und bietet Ihnen verlässliche Unterstützung.
