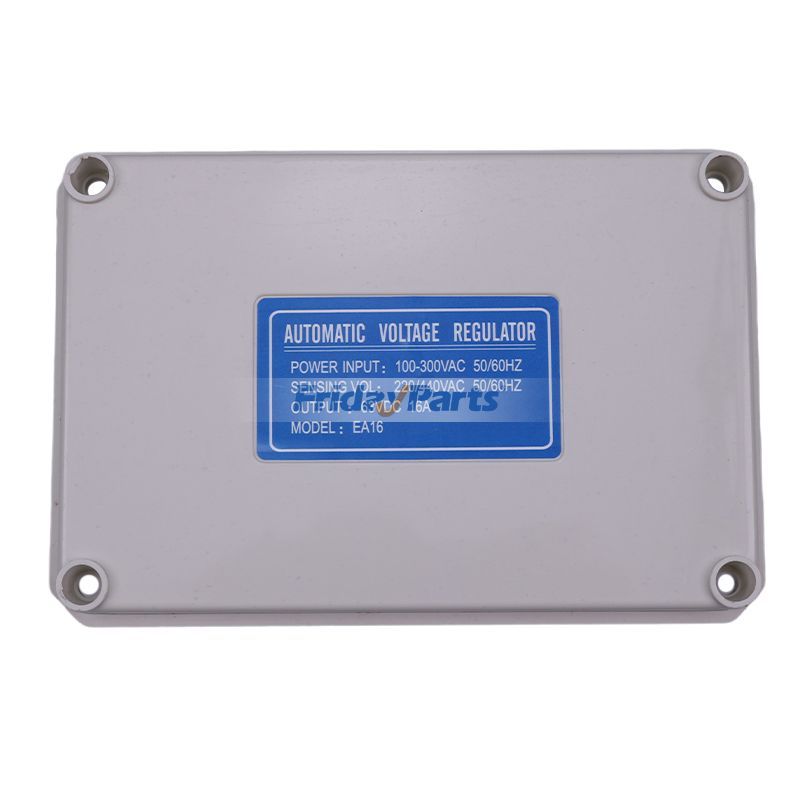

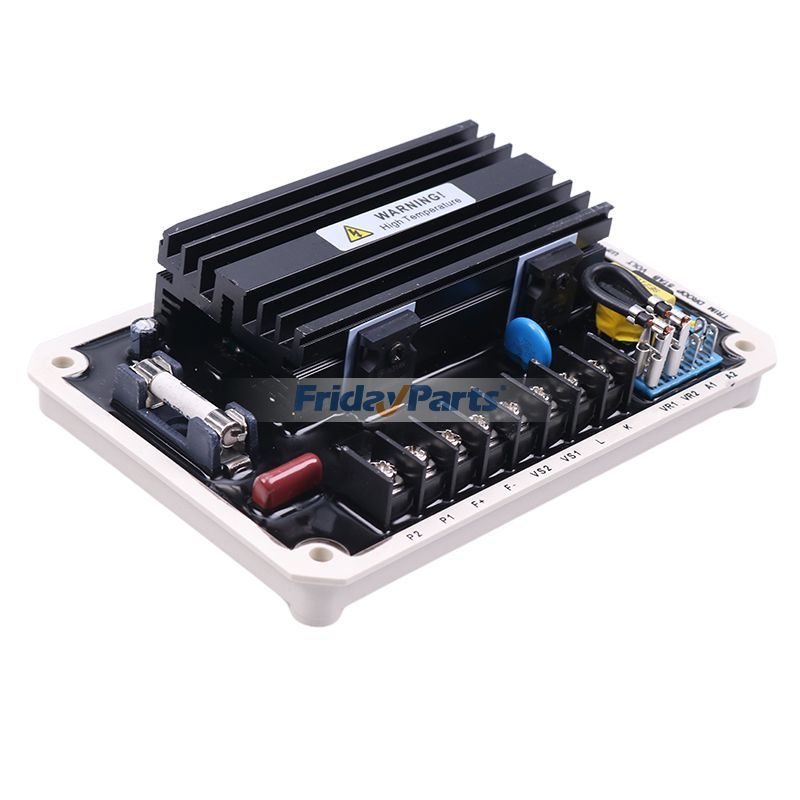

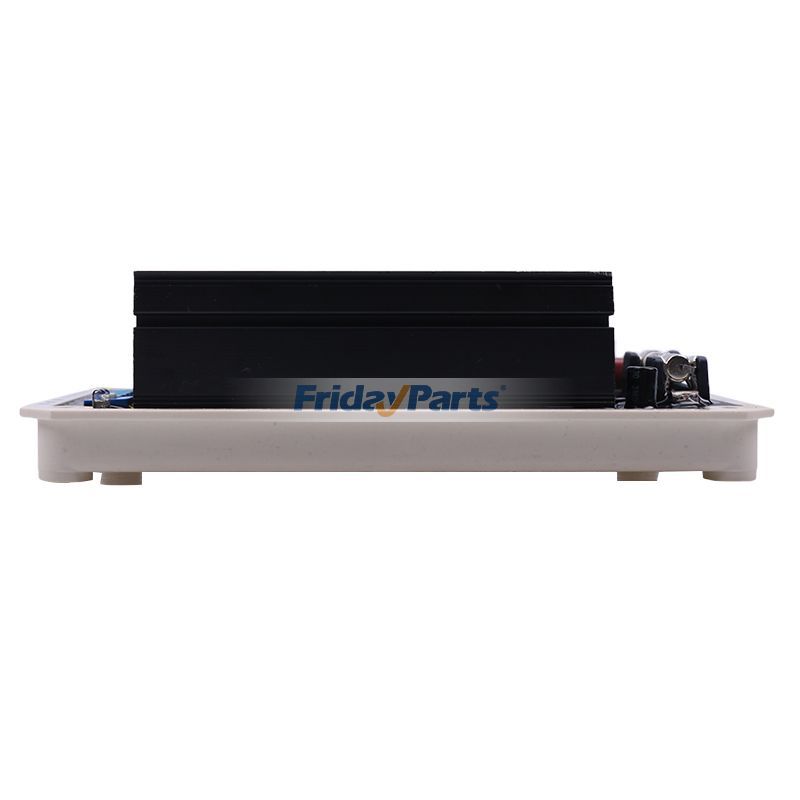

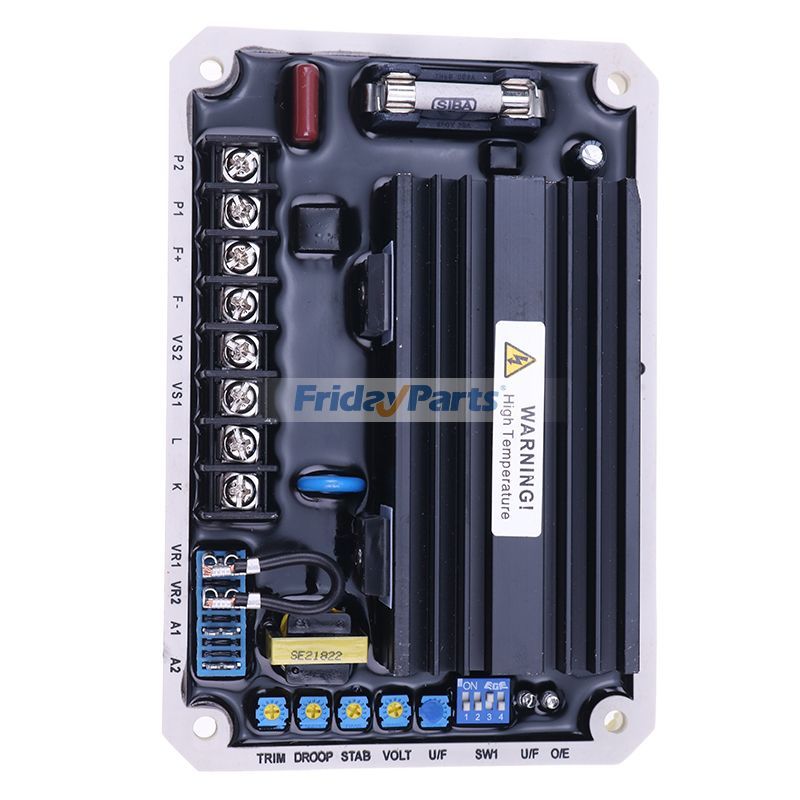

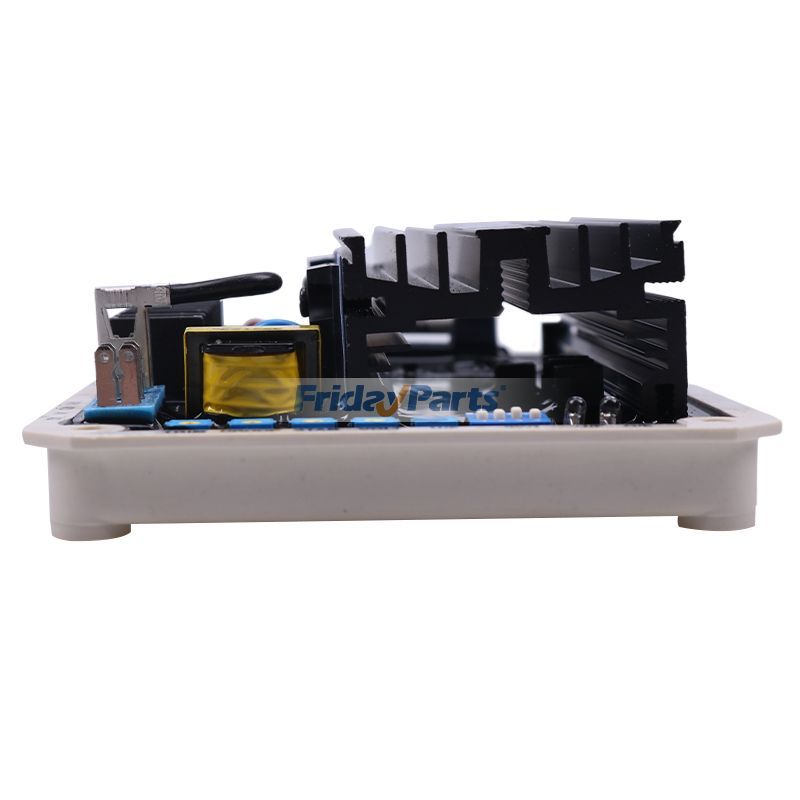

Automatischer Spannungsregler AVR EA16 400HZ für Generatoraggregat

Automatischer Spannungsregler AVR EA16 400Hz für Generatoraggregat

Spezifikation:
Kutai Generator Automatischer Spannungsregler
Universeller 16-Ampere-selbsterregter automatischer Spannungsregler
Zur Verwendung in bürstenlosen 220 / 380 / 440 / 480 VAC-Generatoren
mit Parallelkompatibilität

1. EINLEITUNG
Sensoreingang
Spannung 170 ~ 510 V AC, Einphasig, 2-adrig
Die Spannung ist über einen DIP-Schalter wählbar.
Frequenz 50 / 60 Hz, per DIP-Schalter wählbar
Leistungsaufnahme
Spannung 60 ~ 300 V AC, Einphasig, 2-adrig
Ausgabe
Maximale Eingangsspannung: 90 V DC bei 240 V AC
Dauerstrom 16 A
Kurzzeitiger Strom von 20 A für 10 Sekunden
Mindestwiderstand 5 Ohm
Spannungsregelung
< ± 0,5 % (bei 4 % Motordrehzahlregelung)
Spannungsaufbau
Restspannung am AVR-Anschluss > 5 V AC
Thermische Drift
0,03 % pro °C Änderung der AVR-Umgebungstemperatur
Laststromkompensation
1 A oder 5 A, max. 7 % bei PF0,5, per DIP-Schalter wählbar
Analoger Spannungseingang
Max. ±5 V DC. ±10 % bei ±3 V DC.
Übererregungsschutz
Maximale Ausgangsspannung DCV 95 % 20 Sek.
Externe Spannungseinstellung
± 5 % mit 2 kΩ 1-Watt-Trimmer
Verlustleistung pro Einheit
Max. 10 Watt
Unter Frequenzschutz (Werkseinstellung)
50/60 Hz DIP-Schalter wählbar
Sanftanlauf-Rampenzeit

2 Sek.
Abmessungen
156 mm L * 106 mm B * 41 mm H
Gewicht
450 g ± 2 %

Der EA16 AVR ist eine Weiterentwicklung des EA15A AVR. Er ist hinsichtlich Leistung und Spannung mit dem EA15A vergleichbar.
Sensorfunktionen, aber mit neuen, verbesserten Parallelisierungsfunktionen; der Benutzer kann nun die CT-Eingänge auswählen
1 & 5 Ampere oder Verwendung der neuen analogen Signaleingangsklemmen A1 & A2 zur Verwendung mit SPS-Parallelsteuerungen. Es hat
neue Überspannungsschutzschaltungen zur Verhinderung von Schäden durch versehentliches Ablösen der
Sensoren oder Unregelmäßigkeiten in den Erregerkreisen des Generators.
