Einführung:

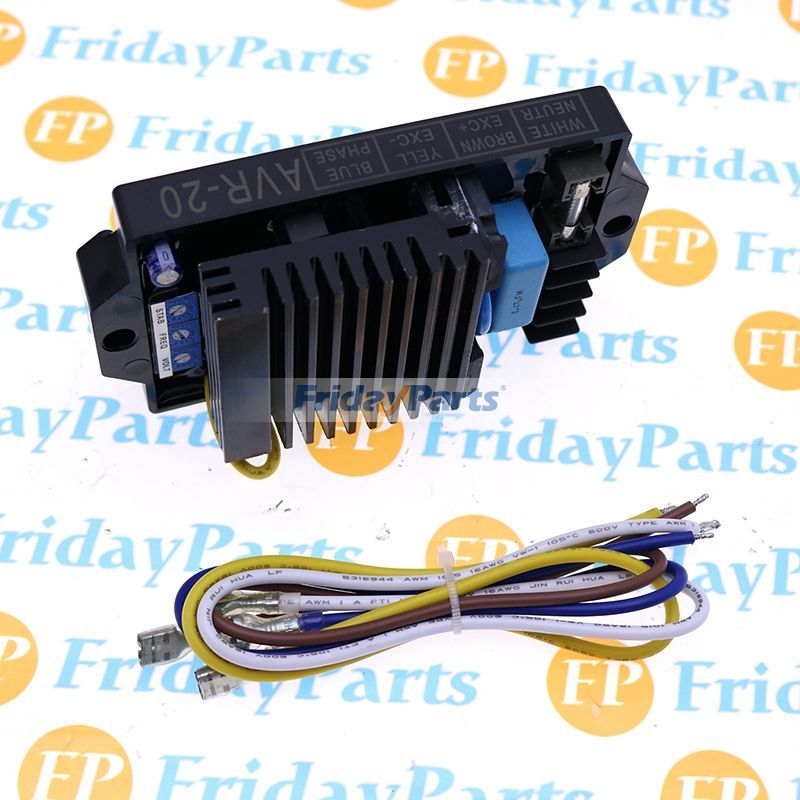

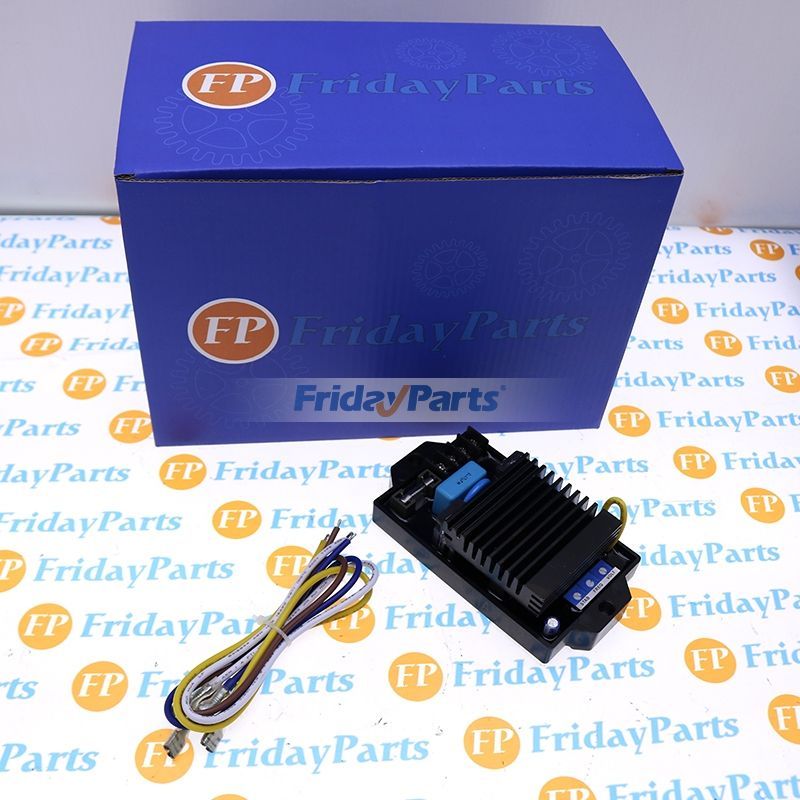

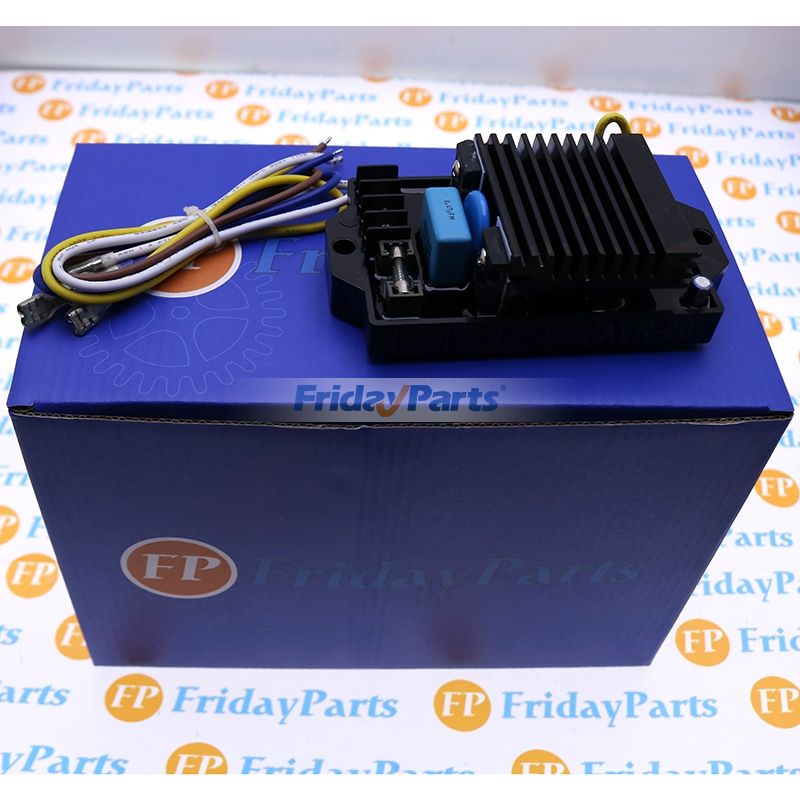

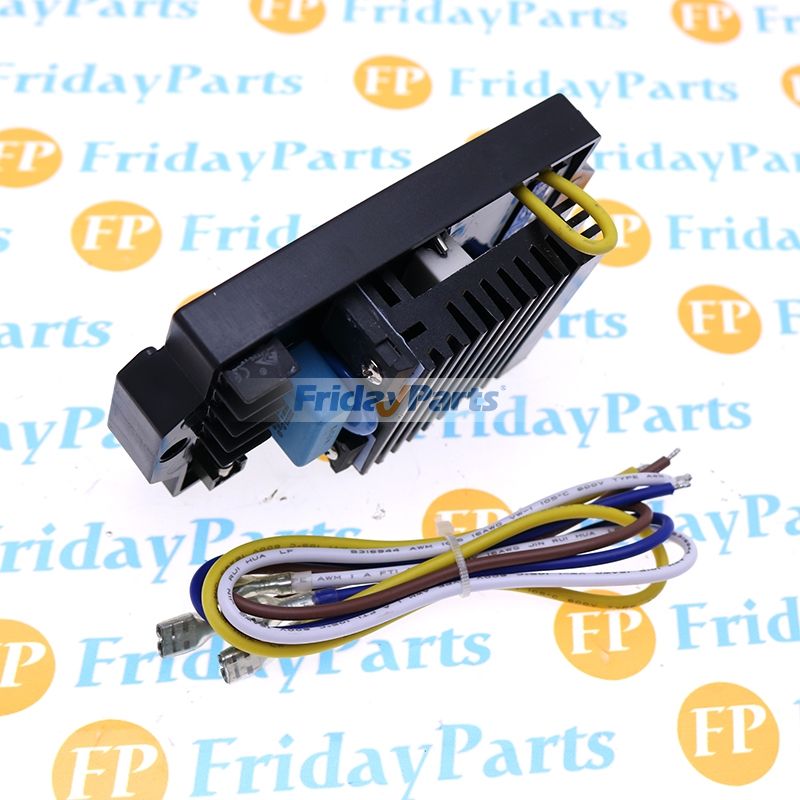

Der Spannungsregler AVR-20 ist ein elektronisches Gerät, mit dem der Generator eine feste Ausgangsspannung erzeugen kann. Er hat ein offenes Gehäuse, ein Design aus geformtem Harz und ist für die Montage am Klemmenkasten des Generators vorgesehen.

AVR-20 misst die Spannung zwischen einer der Phasen des Generators und dem Neutralpunkt und passt die an die Erregerwicklung angelegte Gleichspannung an, bis der gewünschte Spannungspegel erreicht ist. Die Ausgangsstufe des Ausgangsgeräts ist ein Halbwellen-Tyristor, der mit einer Freilaufdiode verbunden ist. Grundsätzlich ist das Gerät mit allen bürstenlosen Generatoren kompatibel. Zu diesem Zweck ist auch ein Stabilitätsanpassungspotentiometer vorgesehen. Das AVR-20-Relais verfügt über ein spezielles elektronisches Schaltungsdesign. Die zum Aufbau erforderliche Mindestrestspannung beträgt 5 V-AC.

Das Gerät enthält keine beweglichen Teile und kann daher in Umgebungen mit starken Vibrationen betrieben werden. Der AVR-20 verfügt über eine Niederfrequenz-Schutzschaltung. Diese Funktion reduziert die Ausgangsspannung bei Motorüberlastung oder -abschaltung. Dadurch wird der Dieselmotor vor übermäßigen Drehmomentströmen geschützt, die beim Hochstart großer elektrischer Geräte entstehen. Ebenso kann der Dieselmotor unter Last ohne Beschädigung gestoppt werden. Das Geräteanschlussschema ermöglicht einen schnellen und einfachen Austausch.

MERKMALE:
Halbwellen-Thyristorausgang,
0-20 Ampere Ausgangsstrom,
0-115 Volt Ausgangsspannung,
relaisloses Schaltungsdesign,
Niederfrequenzschutz,
eingebaute Spannungseinstellung,
Fernspannungseinstellung,
Stabilitätseinstellung,
einfaches Anschlussschema,
kompatibel mit verschiedenen Lichtmaschinentypen.
Der Spannungsregler AVR-20 ist ein elektronisches Gerät, das es dem Generator ermöglicht, eine feste Ausgangsspannung zu erzeugen. Er hat ein offenes Gehäuse, ein Design aus geformtem Harz und ist für die Montage am Klemmenkasten des Generators vorgesehen. Grundsätzlich ist das Gerät mit allen bürstenlosen Generatoren kompatibel. Zu diesem Zweck ist auch ein Stabilitätsanpassungspotentiometer vorhanden.
Das AVR-20-Relais verfügt über ein spezielles elektronisches Schaltungsdesign. Die zum Aufbau erforderliche Mindestrestspannung beträgt 5 VAC.

BETRIEB:
Das Gerät arbeitet mit 230 Volt Phase-Neutral-Spannung. Die Ausgangsspannung sowie die interne Spannungsversorgung werden direkt vom Spannungserkennungseingang abgerufen. Zum Starten benötigt das Gerät 5 V-AC. Die maximale Ausgangsspannung des Halbwellen-Tyhristors beträgt 115 Volt. Während des Betriebs überwacht das Gerät kontinuierlich die Eingangsspannung und erhöht/verringert die Spannungserregung, um die Eingangsspannung auf einem konstanten Wert zu halten.

Der AVR-20 reduziert die Generatorspannungsänderung bei einer Laständerung auf ein Minimum und hilft Ihnen, den erforderlichen Spannungswert schnell zu erreichen. Die Regelung erfolgt vom Typ PI, das proportionale Reaktionselement ist schnell und die langsame Aktion hilft der Reaktionseinheit, den genauen Spannungssatz wiederherzustellen. Die Potentiometerstabilität passt die Reaktionsgeschwindigkeit des Geräts an. Dadurch ist das Gerät mit einer Vielzahl von Generatoren kompatibel.

Der AVR-20 kann bis zu 20 Ampere Gleichstrom erzeugen. Die Generatorspannung kann über das eingebaute Potentiometer eingestellt werden. Es ist auch eine externe Spannungseinstellungsfunktion vorhanden. In diesem Fall muss der Wert 1 Kiloohm externes Potentiometer betragen. Die Niederfrequenzschutzschaltung schaltet die Erregerspannung ab, um Schäden während des Motorstopps unter Last zu verhindern. Der werkseitig eingestellte Schutzwert beträgt 45 Hz.
Die Klemmen dürfen nur an die Einheit selbst angeschlossen werden und dürfen nicht mit einem anderen Erregungspunkt des Generators verbunden werden. Die NEUTRAL- und ERREGERUNGSPUNKTE (+) sind intern verbunden.

EINGÄNGE UND AUSGÄNGE:
PHASE-R: Eingangsphasenwechselrichter.
NEUTRAL: Neutraler Eingang des Generators, intern mit der Klemme Erregung (+) verbunden.
ERREGUNG (+): Erregerwicklung (+) der Klemme, intern mit der Neutralklemme verbunden.
ERREGUNG (-): Anschlussklemme (-) der Erregerwicklung

TECHNISCHE EIGENSCHAFTEN:
Phasen: einphasig.
Spannungseinstellbereich: 210-250 Volt min
Frequenz: 50 / 60Hz.
Einstellbarer Frequenzschutzbereich: 40-50 Hz
Ausgangsspannung: 0-115 Volt-DC bis 230 Volt
Ausgangsstrom: 20A Dauerstrom,
Restspannung zum Aufbau: mindestens 5 Volt
Regelung: +/- 2 % typisch.
Letzte Leistungsstufe: Tyhristor-Halbwelle.
Interne Sicherung: 10A (flinke Sicherung)
Betriebstemperatur: -10 °C (14 °F) bis 60 °C (140 °F).
Lagertemperatur: -20 °C (-4 °F) bis 80 °C (176 °F).
maximale Luftfeuchtigkeit: 95 % nicht kondensierend.
Abmessungen: 125x68x35mm (L x B x H)
Befestigungsabstand: 115mm, 2xM6
Gewicht: 280 Gramm
